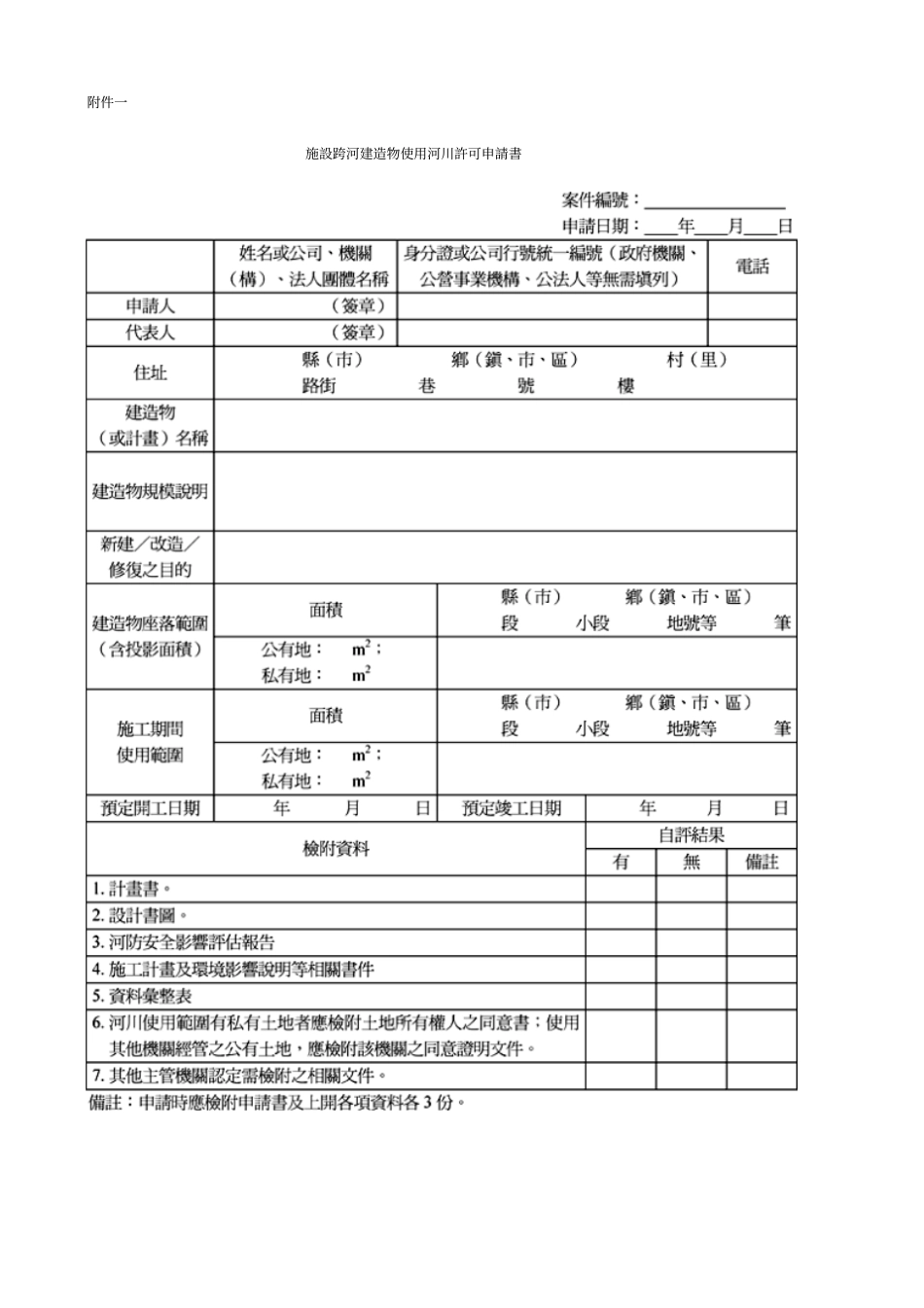

附件一施設跨河建造物使用河川許可申請書附件一（續）申請施設跨河建造物應行檢附書件一、計畫書(一)計畫名稱。(二)計畫位置及範圍。(三)興辦緣由。(四)計畫概要。(五)興辦單位。(六)管理維護單位。(七)施工期限。(八)使用期限。二、設計書圖(一)施設位置（含下部結構之基礎；橋台、墩柱位置等）套繪於河川圖籍，河川圖籍依規定顏色標示水道治理計畫線、堤防預定線及河川區域線。(二)跨河建造物斷面圖，並標出河床斷面，計畫堤頂高、計畫洪水位、梁底高程、基礎頂版上緣高程、橋墩容許沖刷高程等。(三)申請案與河川防水建造物（堤防、防洪牆、護岸、保護工、水防道路等）相關位置之斷面圖。(四)申請土地位置及其周圍一百公尺範圍內地形實測圖，其比例尺應與河川圖籍比例尺相同。實測圖應以透明紙繪製，測繪人應簽名蓋章並載明身分證統一號碼及詳細戶籍住址；實地勘查時，測繪人應備置測量儀器，並到場複測。三、河防安全影響評估報告(一)原則上應以附件一之(一)為基本內容，但特殊情況經轄管河川局個案審查同意者，得簡化之。(二)河防安全影響評估報告及所附水理分析應經技師簽證。四、施工計畫及環境影響說明等相關書件(一)施工計畫。(二)施工運輸路線。(三)環境、水質及空氣污染影響。(四)破堤復舊施工計畫（含設計圖表）（如無破堤者，免附）。(五)施工期間防汛應變計畫。五、資料彙整表，內容詳附件一之(二)。六、上開各項資料應檢附3份。附件一之(一)河防安全影響評估報告建議內容壹、格式河防安全影響評估報告應包括封面、內頁、目錄、報告內容（含附圖）等，依序裝訂成冊。相關資料、文件、數據等得以附錄形式製作。紙張規格以菊八開（俗稱A4）為主，圖表超過規格時得摺頁處理，文字應以橫式書寫，文字、圖、表頁之字體須清晰且間距分明，地圖或照片應註明出處，其縮小或影印須清晰易讀。貳、章節內容河防安全影響評估報告各章節及內容至少應述及項目與注意事項如下：一、前言敘述計畫緣起、法規規定、分析目的。二、計畫概述１、敘述計畫之基本資料其內容至少包括：跨河建造物位置及尺寸、場址地質概況及施工計畫，並檢附必要之區位圖、平面配置圖及設計圖（含上、下部構造及河床面高程之縱橫斷面設計圖）。２、區位圖應以比例尺二萬五千分之一基本圖或一萬分之一之縮圖，標示跨河建造物、跨越河流及周圍相關公共設施等，並輔以文字說明相關位置與關係。三、河川特性調查分析１、敘述分析範圍內與水理分析相關之河川資料，並研判其適用性，至少包括所屬流域及該流域之面積、各重現期流量、河道坡降、河川平面型態、河川橫斷面特性（河槽型態）、河床質粒徑、流路變遷及河道沖淤變化分析等。２、相關之實測河道平面圖及縱、橫斷面圖可檢附為報告附件。３、敘述計畫影響範圍內河川之土地利用現況概要及現有水利建造物，並檢附土地利用現況及現有設施圖。４、各重現期流量應以水利主管機關公告治理計畫之流量為主，如無公告之流量應自行依水利署慣用方法及流程推估並說明過程。５、河道坡降可由實測斷面平均河床高及河心距分段計算，而經由歷年實測河道斷面之平均河床高繪製河道縱斷面圖比較，可瞭解規劃河段歷年河床平均坡降變化及沖淤變化情形。６、河川平面型態可參考相關報告或由歷年的河道空照圖、地形圖加以研判。７、河道橫斷面特性可由實測斷面資料研判，而比對歷年河道橫斷面資料則可用以研判河道的變化狀況，並據以推估相對穩定的橫斷面與穩定坡度。８、流路變遷分析可蒐集過去及最近之二萬五千分之一地形圖、五千分之一航照圖、航拍正射影像圖或衛星影像圖等，經定位套繪不同時期之河道深水槽流路，製作其流路變遷圖，以瞭解歷年河道流路變遷概況。四、水理分析模式１、敘述本案所採用水理分析經驗公式或水理數值模式及其適用性，採用之數值分析模式應檢附檢定及驗證成果。２、水理分析可採用交通部頒布【公路排水設計規範】之「附錄R橋梁壅水高度估算參考公式」及「附錄S橋基沖刷深度估算參考公式」所列經驗公式估算或採用數值模式估算，惟其設置有下列水理條件特殊情形之一者應採用二維水理數值模式進行水理分析：(１)橋墩軸線與兩岸行水區域線或尋常洪水位行水...
