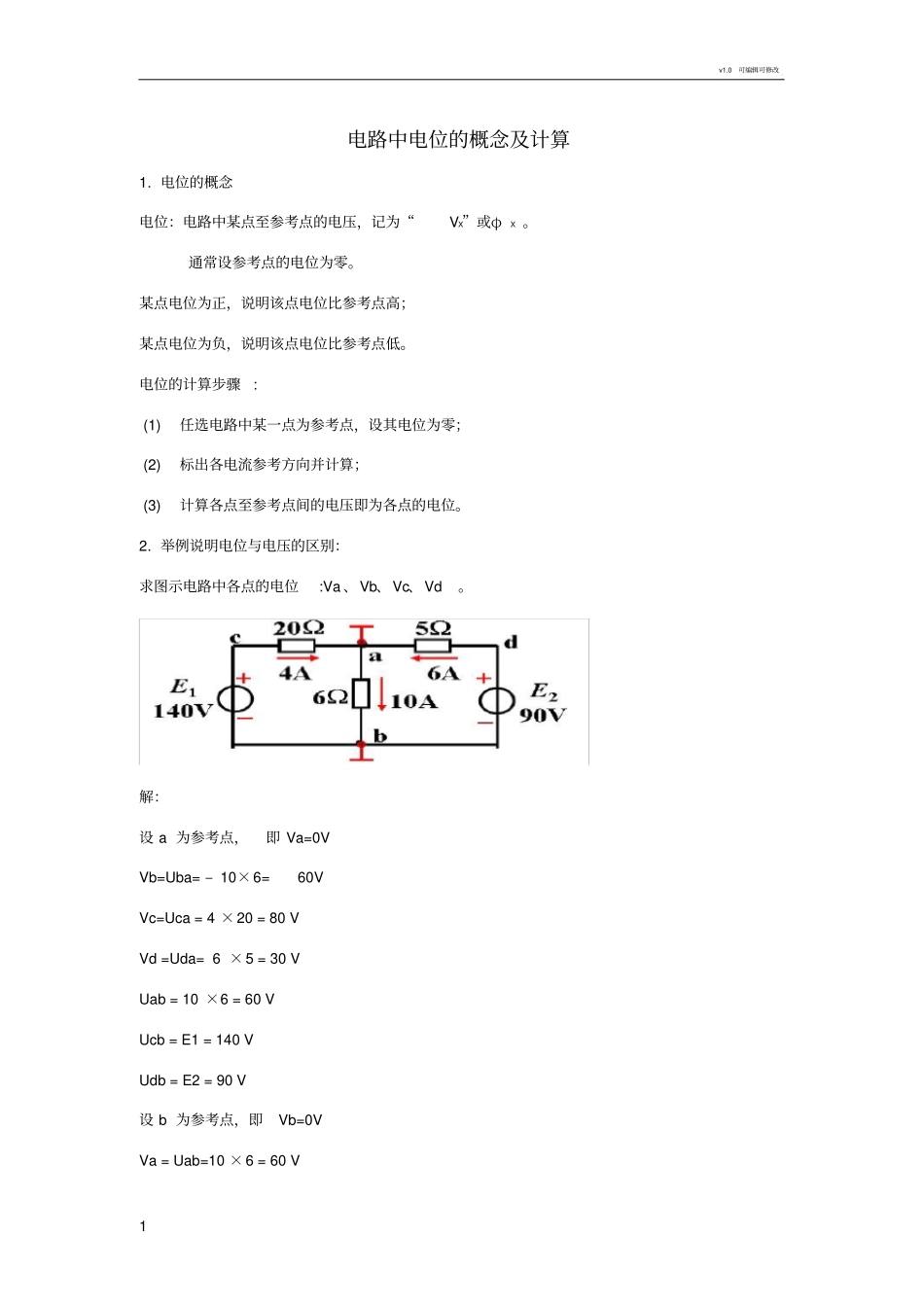

v1.0可编辑可修改1电路中电位的概念及计算1.电位的概念电位：电路中某点至参考点的电压，记为“VX”或φX。通常设参考点的电位为零。某点电位为正，说明该点电位比参考点高；某点电位为负，说明该点电位比参考点低。电位的计算步骤:(1)任选电路中某一点为参考点，设其电位为零；(2)标出各电流参考方向并计算；(3)计算各点至参考点间的电压即为各点的电位。2.举例说明电位与电压的区别：求图示电路中各点的电位:Va、Vb、Vc、Vd。解：设a为参考点，即Va=0VVb=Uba=–10×6=60VVc=Uca=4×20=80VVd=Uda=6×5=30VUab=10×6=60VUcb=E1=140VUdb=E2=90V设b为参考点，即Vb=0VVa=Uab=10×6=60Vv1.0可编辑可修改2Vc=Ucb=E1=140VVd=Udb=E2=90VUab=10×6=60VUcb=E1=140VUdb=E2=90V结论：(1)电位值是相对的，参考点选取的不同，电路中(2)各点的电位也将随之改变；(3)电路中两点间的电压值是固定的，不会因参考(4)点的不同而变，即与零电位参考点的选取无关。3、借助电位的概念可以简化电路作图v1.0可编辑可修改3例2：电路如下图所示，(1)零电位参考点在哪里画电路图表示出来。(2)当电位器RP的滑动触点向下滑动时，A、B两点的电位增高了还是降低了例3、分别求开关S断开和闭合时A点的电位VA。解：当S断开时，等效电路如下图：当S闭合时，等效电路如下图：v1.0可编辑可修改4例4：求A点电位。解：将原图等效为：v1.0可编辑可修改5练习题：1:图1示电路，计算开关S断开和闭合时A点的电位VA2、求图2所示电路中Ua的电位值。3、求图示电路中各点的电位:Va、Vb、Vc、Vd。4、电路如下图所示，(1)零电位参考点在哪里画电路图表示出来。(2)当电位器RP的滑动触点向下滑动时，A、B两点的电位增高了还是降低了v1.0可编辑可修改65、求A点电位。6、分别求开关S断开和闭合时A点的电位VA。v1.0可编辑可修改77、求a点的电位：8、如图所示，已知E1=5V，E2=8V。在下列两种情况下求各点的电位以及电压Uab和Ubc:(1)取a为参考点；(2))取b为参考点.9、求A点的电位。10、已知：R1=6Ω,R2=9Ω,R3=5Ω,R4=6Ω,R5=9Ω,求各点的电位。v1.0可编辑可修改811、如图所示，E1＝40V、E2＝5V、R1＝R2＝10Ω、R3＝5Ω、I1＝3A、I2＝－、I3＝2A。取d点为参考点，求各点的电位及电压Uab和Ubc。如果选取图中b点为参考点，再求各点的电位及电压Uab和Ubc。利用电位的概念将图所示的电路简化（只标出电位值。这是电子电路惯用的画法。）12、如图12，R1=2欧，R2=3欧，E=6V，内阻不计，I=，当电流从D流向A时，UAC=（），UDC=（）；当电流从A流向D时，UAC=（），UDC=（）；13、计算电路图中B点的电位。v1.0可编辑可修改914、如图所示电路，计算各点电位。15、图示电路中，已知：IS＝2A，US＝12V，R1＝R2＝4，R3＝16。求：(1)S断开后A点电位VA；(2)S闭合后A点电位VA。UURRRSA1123ISS...+－
