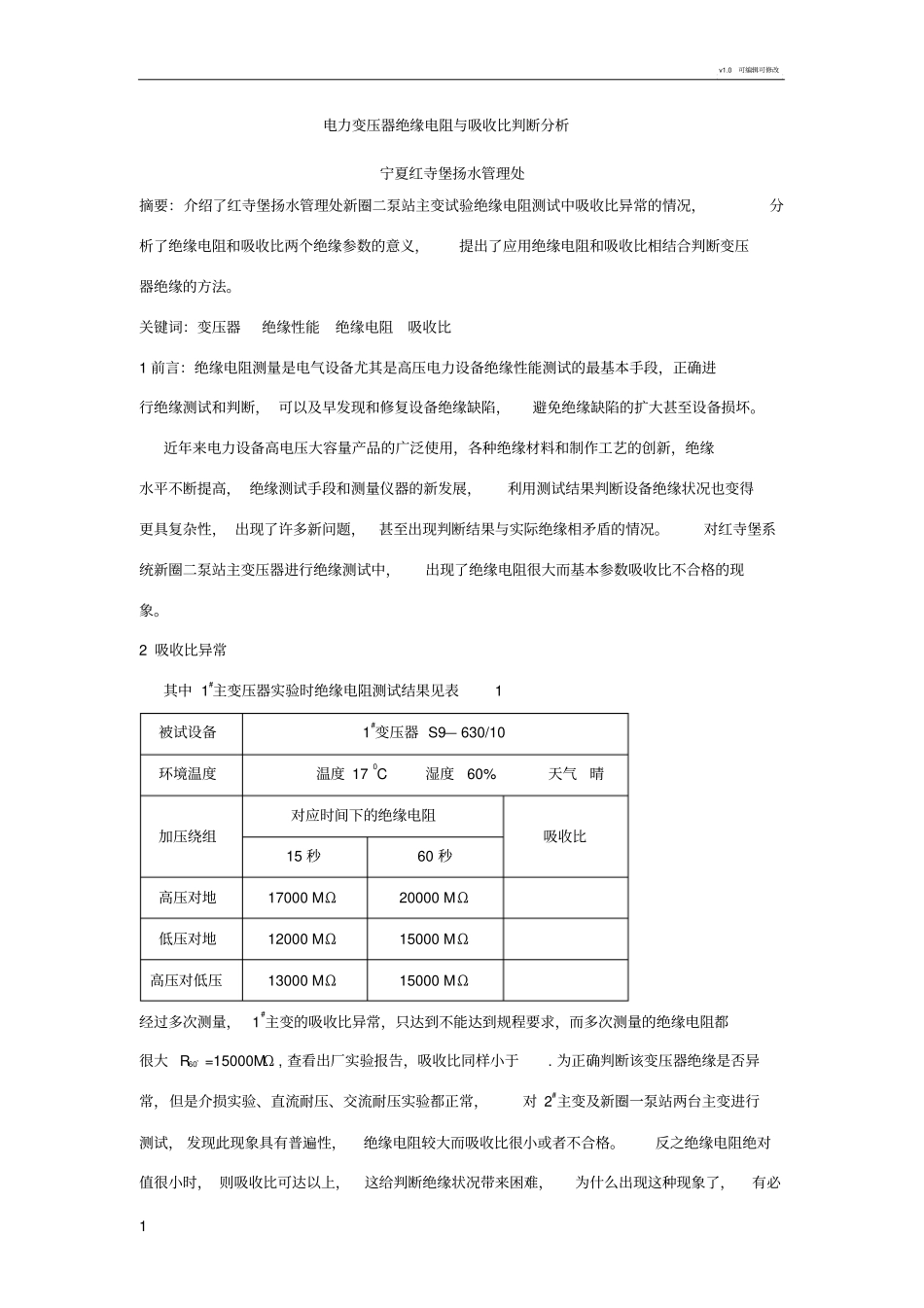

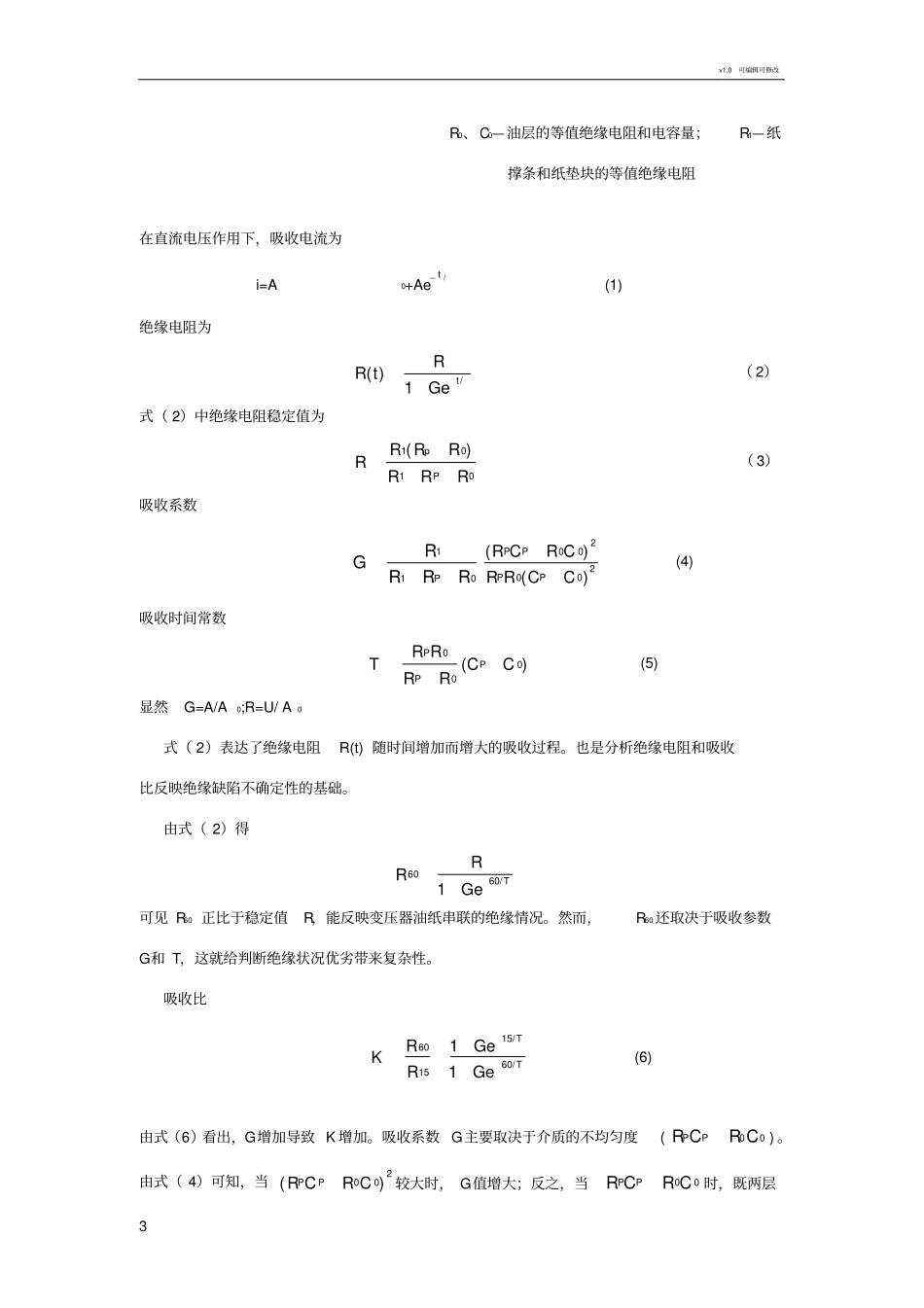

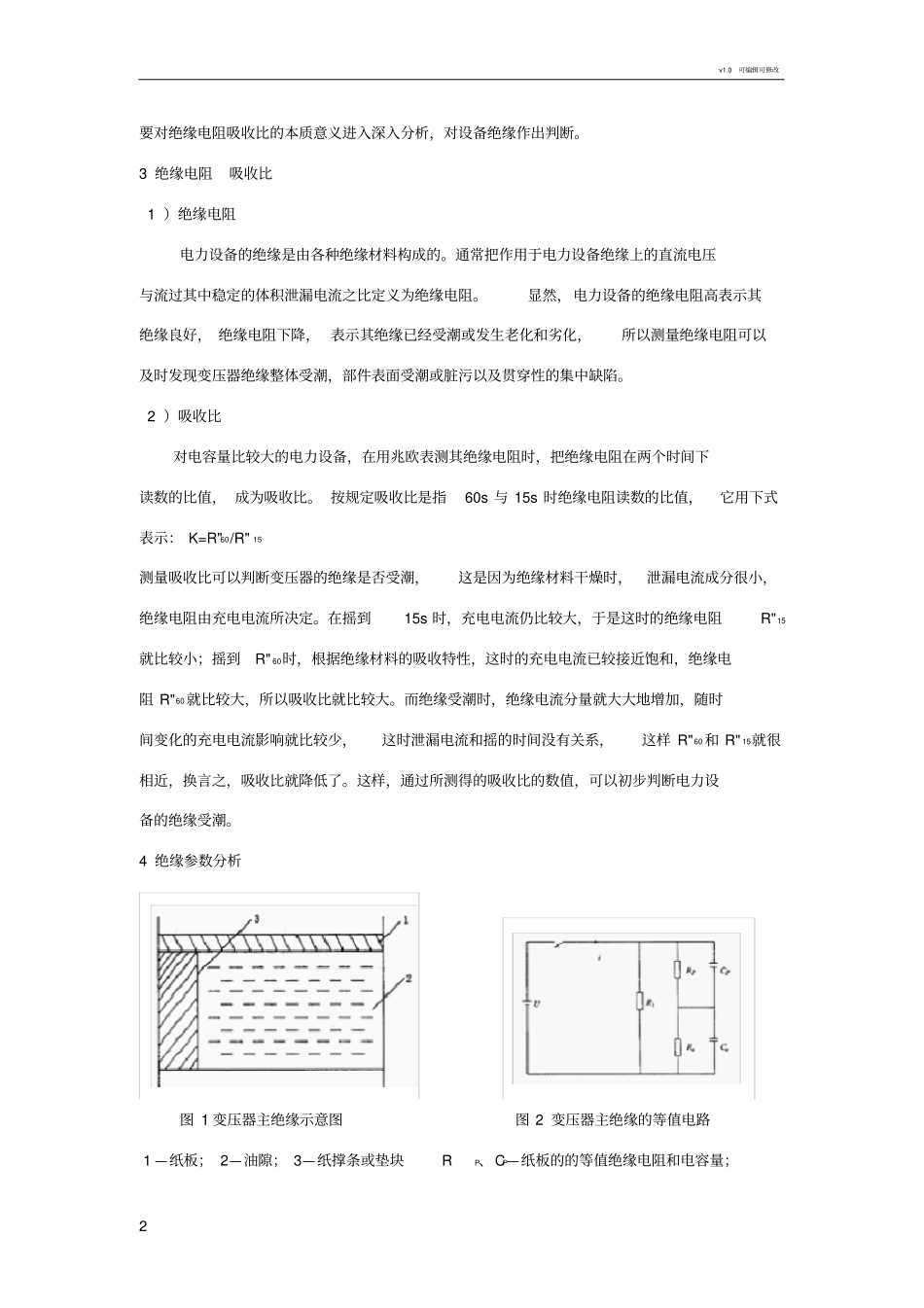

v1.0可编辑可修改1电力变压器绝缘电阻与吸收比判断分析宁夏红寺堡扬水管理处摘要：介绍了红寺堡扬水管理处新圈二泵站主变试验绝缘电阻测试中吸收比异常的情况，分析了绝缘电阻和吸收比两个绝缘参数的意义，提出了应用绝缘电阻和吸收比相结合判断变压器绝缘的方法。关键词：变压器绝缘性能绝缘电阻吸收比1前言：绝缘电阻测量是电气设备尤其是高压电力设备绝缘性能测试的最基本手段，正确进行绝缘测试和判断，可以及早发现和修复设备绝缘缺陷，避免绝缘缺陷的扩大甚至设备损坏。近年来电力设备高电压大容量产品的广泛使用，各种绝缘材料和制作工艺的创新，绝缘水平不断提高，绝缘测试手段和测量仪器的新发展，利用测试结果判断设备绝缘状况也变得更具复杂性，出现了许多新问题，甚至出现判断结果与实际绝缘相矛盾的情况。对红寺堡系统新圈二泵站主变压器进行绝缘测试中，出现了绝缘电阻很大而基本参数吸收比不合格的现象。2吸收比异常其中1#主变压器实验时绝缘电阻测试结果见表1被试设备1#变压器S9—630/10环境温度温度170C湿度60%天气晴加压绕组对应时间下的绝缘电阻吸收比15秒60秒高压对地17000MΩ20000MΩ低压对地12000MΩ15000MΩ高压对低压13000MΩ15000MΩ经过多次测量，1#主变的吸收比异常，只达到不能达到规程要求，而多次测量的绝缘电阻都很大R60’=15000MΩ,查看出厂实验报告，吸收比同样小于.为正确判断该变压器绝缘是否异常，但是介损实验、直流耐压、交流耐压实验都正常，对2#主变及新圈一泵站两台主变进行测试，发现此现象具有普遍性，绝缘电阻较大而吸收比很小或者不合格。反之绝缘电阻绝对值很小时，则吸收比可达以上，这给判断绝缘状况带来困难，为什么出现这种现象了，有必v1.0可编辑可修改2要对绝缘电阻吸收比的本质意义进入深入分析，对设备绝缘作出判断。3绝缘电阻吸收比1）绝缘电阻电力设备的绝缘是由各种绝缘材料构成的。通常把作用于电力设备绝缘上的直流电压与流过其中稳定的体积泄漏电流之比定义为绝缘电阻。显然，电力设备的绝缘电阻高表示其绝缘良好，绝缘电阻下降，表示其绝缘已经受潮或发生老化和劣化，所以测量绝缘电阻可以及时发现变压器绝缘整体受潮，部件表面受潮或脏污以及贯穿性的集中缺陷。2）吸收比对电容量比较大的电力设备，在用兆欧表测其绝缘电阻时，把绝缘电阻在两个时间下读数的比值，成为吸收比。按规定吸收比是指60s与15s时绝缘电阻读数的比值，它用下式表示：K=R"60/R"15测量吸收比可以判断变压器的绝缘是否受潮，这是因为绝缘材料干燥时，泄漏电流成分很小，绝缘电阻由充电电流所决定。在摇到15s时，充电电流仍比较大，于是这时的绝缘电阻R"15就比较小；摇到R"60时，根据绝缘材料的吸收特性，这时的充电电流已较接近饱和，绝缘电阻R"60就比较大，所以吸收比就比较大。而绝缘受潮时，绝缘电流分量就大大地增加，随时间变化的充电电流影响就比较少，这时泄漏电流和摇的时间没有关系，这样R"60和R"15就很相近，换言之，吸收比就降低了。这样，通过所测得的吸收比的数值，可以初步判断电力设备的绝缘受潮。4绝缘参数分析图1变压器主绝缘示意图图2变压器主绝缘的等值电路1—纸板；2—油隙；3—纸撑条或垫块RP、CP—纸板的的等值绝缘电阻和电容量；v1.0可编辑可修改3R0、C0—油层的等值绝缘电阻和电容量；R1—纸撑条和纸垫块的等值绝缘电阻在直流电压作用下，吸收电流为i=A0+Ae—t/(1)绝缘电阻为/()1tRRtGe（2）式（2）中绝缘电阻稳定值为1010()pPRRRRRRR（3）吸收系数110PRGRRR200200()()PPPPRCRCRRCC(4)吸收时间常数000()PPPRRTCCRR(5)显然G=A/A0;R=U/A0式（2）表达了绝缘电阻R(t)随时间增加而增大的吸收过程。也是分析绝缘电阻和吸收比反映绝缘缺陷不确定性的基础。由式（2）得6060/1TRRGe可见R60正比于稳定值R，能反映变压器油纸串联的绝缘情况。然而，R60还取决于吸收参数G和T，这就给判断绝缘状况优劣带来复杂性。吸收比15/6060/1511TTRGeKRGe(6)由式（6）看出，G增加导致K增加。吸收系数G主要取决于介质的不均匀度(00PPRCRC)。由式（4）可知，当200()PPRCRC较大时，G值增大；反之，当00PPRCRC时，既两层v1.0可编辑可修改4介质均良...
