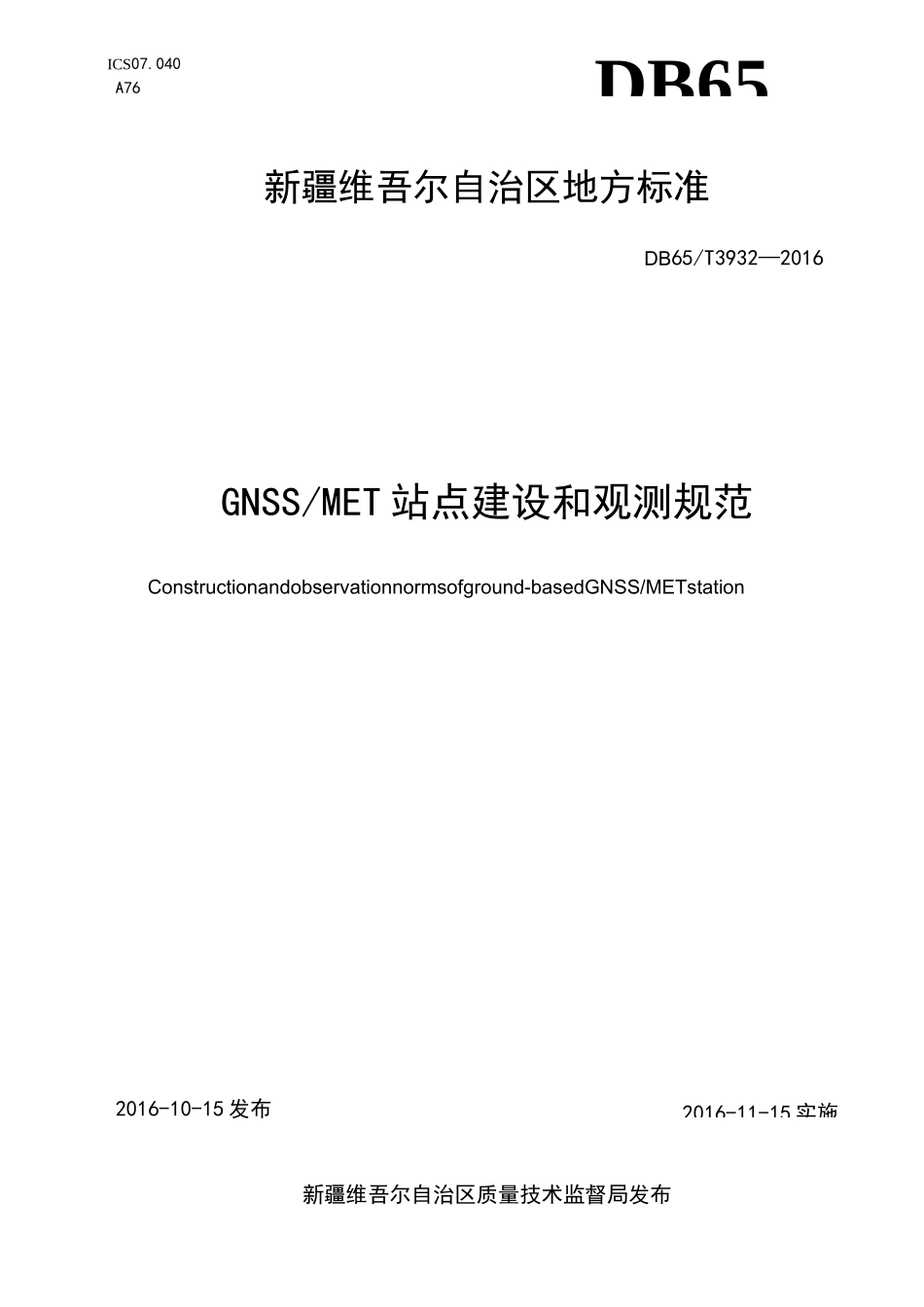

2016-11-15实施ICS07.040A76DB65新疆维吾尔自治区地方标准DB65/T3932—2016GNSS/MET站点建设和观测规范Constructionandobservationnormsofground-basedGNSS/METstation2016-10-15发布新疆维吾尔自治区质量技术监督局发布DB65/T3932—2016III目次前言IIIDB65/T3932—2016IIDB65/T3932—20163DB65/T3932—20165.1.1观测环境2DB65/T3932—201635.1.1.1远离周边的高大建筑、树、水体和易积水地带，其距离不小于100m。5.1.1.2应有5°〜10°以上的地平高度角卫星通视条件。5.1.1.3远离电磁干扰区(微波站、无线电发射台、高压线穿越地带等)，其距离不小于200m。5.1.1.4避开铁路、公路等易产生振动的地点。5.1.2地质环境GNSS/MET站一般应建立在稳定基础上，应避开地址构造不稳定区域：断层破碎带；易发生滑坡、沉陷等局部变形的地点(如采矿区、油气开发区、地下水漏斗沉降区等)；易受水淹或地下水位变化较大的地点。5.1.3维持条件5.1.3.1便于接入气象专业通信网络或公众通信网络。5.1.3.2具有稳定、安全可好的电源。5.1.3.3交通便利，便于人员往来与车辆运输。5.1.3.4安全保障，人员与设备安全。5.1.4实施步骤站址选择工作程序应符合以下规定：a)建站人员应根据技术设计进行踏勘，在实地按要求选定站点位置；b)实地绘制站点记录；在预计站点位置进行踏勘，确认基岩、土壤类型及其承重能力等；c)实地进行观测，以1s采样间隔记录不少于连续24h的GNSS信号观测数据，当载波相位数据利用率低于80%时，该站需要变更站址；d)观测数据作为选点依据归档备查；e)由具有电磁环境监测资质的单位进行电磁环境测量。5.1.5提交结果选址结束后，应提交选址报告，内容包括：所属行政区划，自然地理、地震地质概况、交通、通讯、物质、水电、治安等情况；站点位置的远、近景照片；地质站点记录；实地测试数据和结果分析；电磁环境监测数据；收集的其他资料。5.2基建5.2.1观测墩观测墩一般为钢筋混凝土结构，依据GNSS/MET站建站地理、地质环境，观测墩可分为基岩观测墩、岩石观测墩、土层观测墩和屋顶观测墩4类。建设时应满足下列要求：a)根据地质条件、周边环境条件，具体设计观测墩；b)基岩、岩石和土层观测墩应高于地面1.5m，屋顶观测墩高度应大于1.5m；c)基岩观测墩内部钢筋与基岩紧密浇注，浇注深度不少于0.5m；d)土层观测墩钢筋混凝土应埋于解冻线1m以下；e)屋顶观测墩内部钢筋应与房屋主承重结构钢筋焊接，结合部分应不少于0.1m；f)观测墩应浇注安装强制对中标志，并严格整平，墩外壁应加装(或预埋)适合线缆进出硬制管道(钢制或塑料)，起保护线路的作用；g)应对观测墩的稳定性进行监测；DB65/T3932—20164DB65/T3932—20165DB65/T3932—201668.2观测文件GNSS/MET站观测应包括：卫星导航文件，卫星观测文件和地面气象文件。8.3观测方式全部观测项目均采取自动观测，由高可靠性技术设计和高精度测量的GNSS/MET站完成，辅以必要的人工维护和干预。8.4时制和日界观测项目均采用UTC世界协调时，以UTC时00时为日界。9值班工作9.1基本要求9.1.1台站的观测人员，应该在北京时间08时，20时正点后30min内，每天2次检查台站系统，建立工作日记，并记录检查结果。9.1.2保持GNSS/MET站设备处于正常连续的运行状态，观测人员在观测正点10min检查观测文件的传输情况，遇有接收机文件没有生成等问题，台站人员应及时通知维护和保障人员。遇有网络通讯异常造成的文件未及时传输，台站人员应在网络连通后，进行数据的补传。9.1.3GNSS/MET站的终端微机安装正版防病毒软件，并及时更新，确保终端微机和数据文件备份载体免受病毒的影响。9.1.4建立专用值班工作日记，当班人员认真填写检查处理的情况。当发现仪器故障时，应在值班工作日记详细记录，并向下一班交待注意事项。9.1.5对仪器设备包括接收机、天线的更换和检定，业务软件的更新或升级，应进行详细登记。9.1.6注意观测场周围的环境变化，当有影响观测环境保护的现象或可能影响观测记录的干扰源时，应及时报告。9.2业务维护9.2.1每天两次检查接收机电源，接收机卫星接收状况，计算机网络通信情况。9.2.2每月检查供电设施，保证供电安全。9.2.3定期检查、维护的情况应记入值班工作日记或相应的记录文档中。9.2.4备份接收机软件和软件设置的技术文件，当有软件故障时及时恢复备份。9.2.5定期按气象计量部门制定的检定规程进行接收机和温压湿气象仪的检定。DB65/T3932—20167
