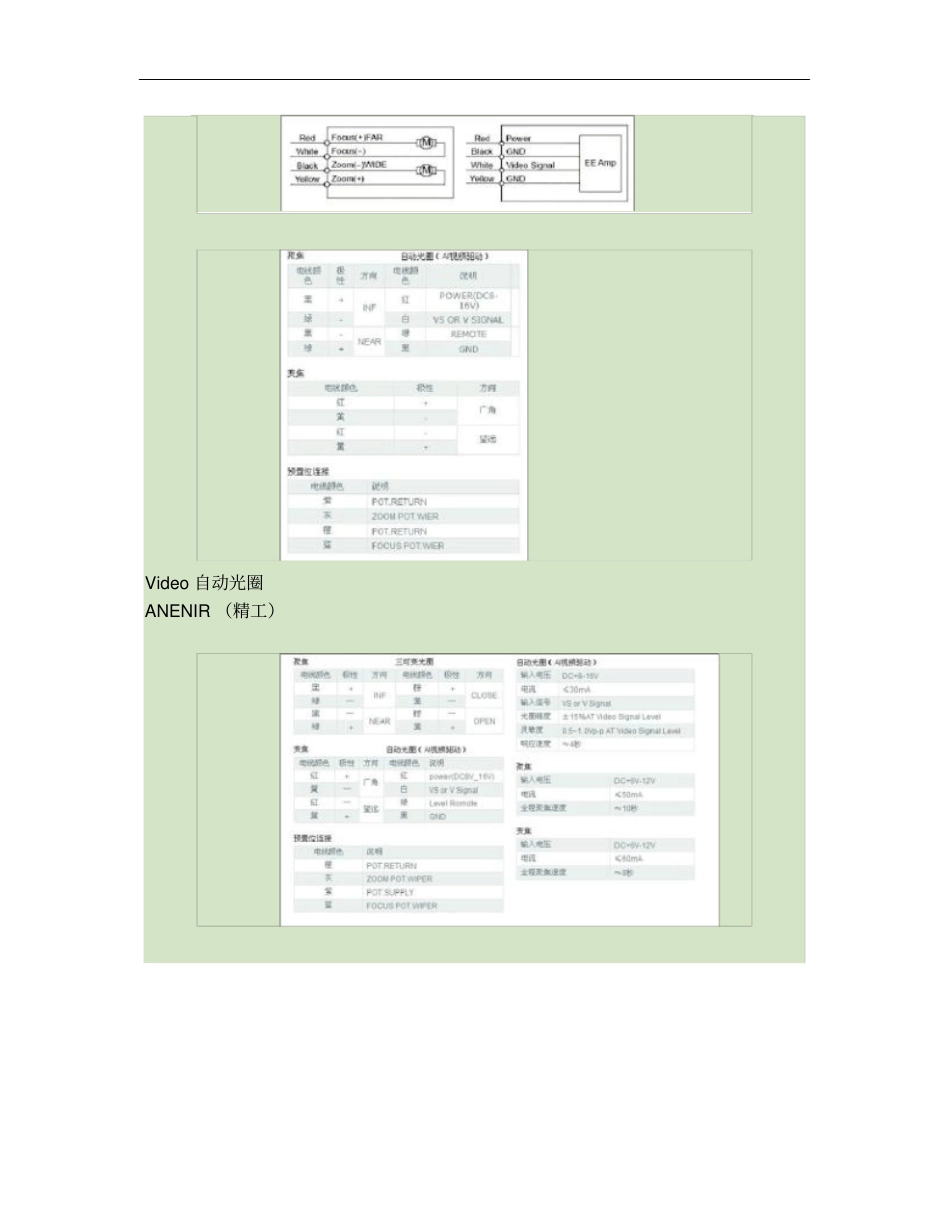

电动变焦镜头接口定义目的:调查并给出各知名厂商电动变焦镜头接线方法。情况如下:富士能DC自动光圈Video自动光圈腾龙公司DC自动光圈Video自动光圈Tonika(图丽)DC自动光圈Video自动光圈ANENIR(精工)结论:上述为4大CCTV行业主要镜头生产商生产的电动变焦镜头接线方法。4各镜头生产商的电动变焦镜头接线方式之间都有所区别,但仔细分析后可以看出,一个电动镜头需要用3对6根控制线,分别控制变焦、聚焦和光圈。变焦控制线和聚焦控制线是通过上电控制电动变焦镜头内部电机来完成的,正反上电既能完成控制。控制光圈的控制线也是通过上电控制镜头内部电机来完成控制的。现在主要有两种控制电压,DC直流驱动和视频驱动。DC是指摄像机内部增加了镜头光圈电机的驱动电路,可以直接输出直流电压到镜头内的光圈电机并使其转动。视频驱动是指摄像机将视频信号电平输出到自动光圈镜头的内部,再有其内部的驱动电路输出控制电压使镜头的光圈电机转动。DC驱动又叫direct驱动,直接给马达控制信号,因此AUTOIRIS的DC驱动是4跳线,分别控制阻尼正、阻尼负、驱动正、驱动负.视频驱动,是提交视频信号给镜头,让镜头内部电路给出AUTOIRIS的dc驱动,因此输入是3根,正,负电压,以及视频信号.
