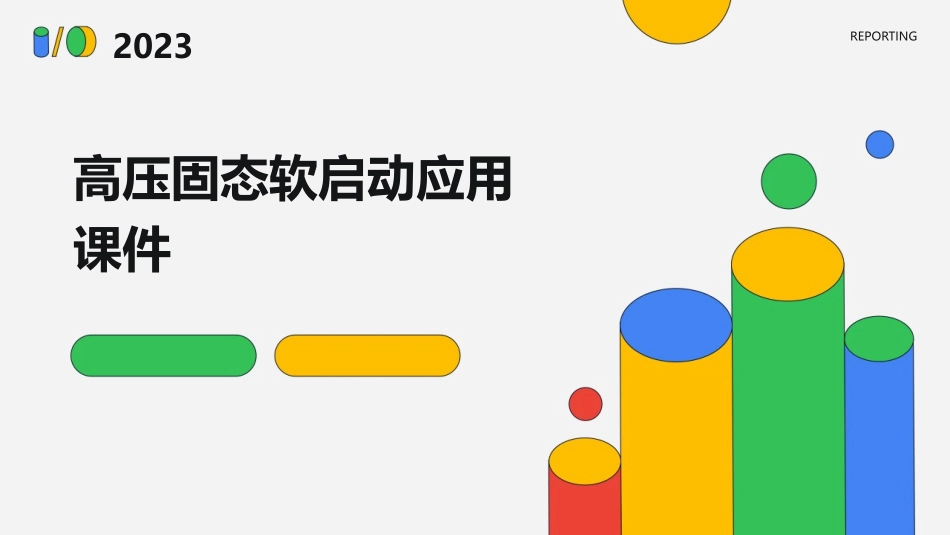

高压固态软启动应用课件VIP免费

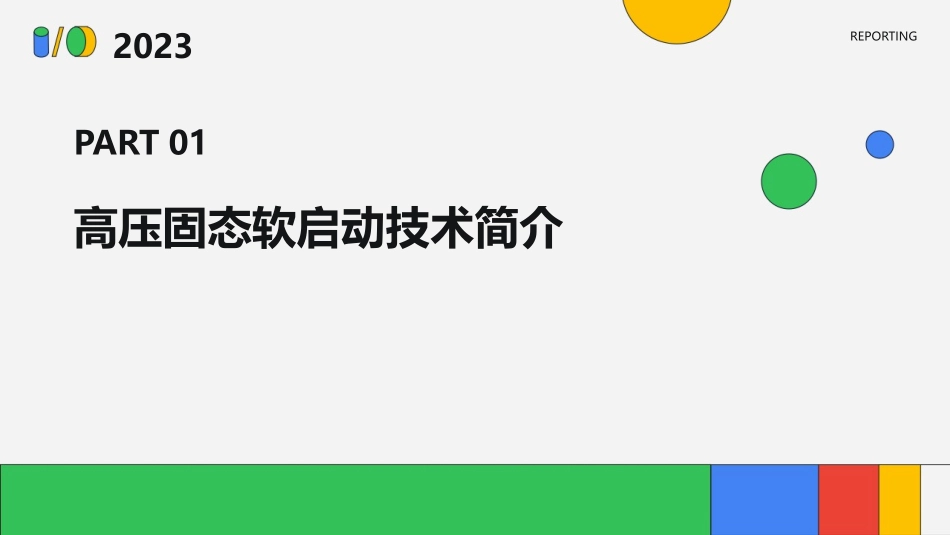

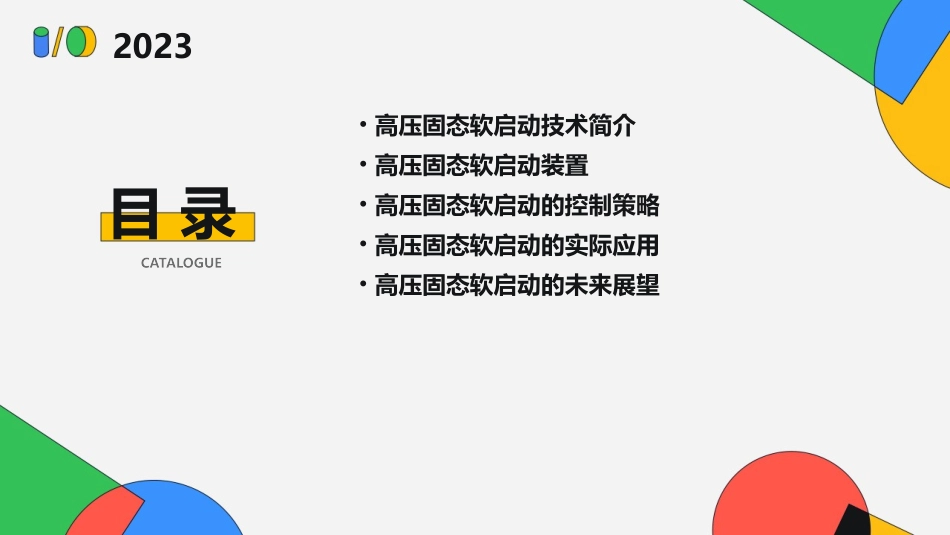

高压固态软启动应用课件2023REPORTING•高压固态软启动技术简介•高压固态软启动装置•高压固态软启动的控制策略•高压固态软启动的实际应用•高压固态软启动的未来展望目录CATALOGUE2023PART01高压固态软启动技术简介2023REPORTING高压固态软启动器是一种用于高压电机的新型启动设备，通过串入或并入电机定子回路来实现电机的软启动。定义利用晶闸管和智能控制模块等电子元件，根据电机的启动电流和启动时间来控制晶闸管的触发角，从而实现电机的平滑启动。工作原理定义与工作原理采用先进的电子控制技术，具有软启动、软停车和智能控制等功能；体积小，安装方便，可靠性高。能够有效降低电机启动电流，减少对电网和机械设备的冲击；延长设备使用寿命，降低维护成本；提高生产效率和管理水平。技术特点与优势技术优势技术特点应用领域广泛应用于电力、冶金、石油、化工、矿山、水泥等行业的各种高压电机设备的启动与控制。发展趋势随着电力电子技术和控制技术的发展，高压固态软启动技术将不断优化和完善；未来将更加注重节能环保和智能化发展，以满足工业自动化和智能制造的需求。应用领域与发展趋势PART02高压固态软启动装置2023REPORTING高压固态软启动装置主要由输入单元、控制单元、输出单元和旁路单元组成。装置组成采用模块化设计，便于维护和扩展，同时具有良好的散热性能和电气性能。结构特点装置组成与结构主要元件与功能接收和检测电源输入，具备过压、欠压、缺相保护功能。控制主电路的通断，通过调节晶闸管的导通角实现电机电压的调节。连接电机和软启动装置，通过晶闸管和旁路接触器实现电压的输出。在软启动结束后，将电机接入工频电源，保障电机的稳定运行。输入单元控制单元输出单元旁路单元确保装置的安装位置符合要求，避免阳光直射和潮湿环境，保持通风良好。安装注意事项调试步骤调试工具按照说明书进行调试，检查各元件的功能是否正常，调整参数以满足实际需求。使用万用表、示波器等工具进行调试，确保装置性能稳定可靠。030201装置的安装与调试PART03高压固态软启动的控制策略2023REPORTING启动方式高压固态软启动器采用斜坡电压控制、电流控制和电压控制三种启动方式，可根据实际需求进行选择。控制原理通过控制晶闸管的触发角，实现输出电压的连续调节，使电机平滑启动，减小启动电流对电网的冲击。启动方式与控制原理根据电机的额定电流和实际负载情况，合理设置启动电流的大小，以实现最佳的启动效果。启动电流设置合适的启动时间，确保电机在规定时间内完成启动过程，避免因启动时间过长而影响设备寿命。启动时间提供自由停车、软停车和制动停车三种停车方式，以满足不同工况的需求。停车方式参数设置与调整过载保护缺相保护短路保护防雷保护保护功能与安全措施01020304当电机过载时，高压固态软启动器会自动降低输出电压，减小电流，保护电机不受损坏。实时监测输入电源的相序，当出现缺相情况时，启动器会自动停机并报警。在发生短路故障时，启动器会迅速切断输出电压，确保设备和人身安全。内置防雷击保护电路，有效防止雷击对设备的损坏。PART04高压固态软启动的实际应用2023REPORTING在此添加您的文本17字在此添加您的文本16字在此添加您的文本16字在此添加您的文本16字在此添加您的文本16字在此添加您的文本16字案例一：煤矿行业描述：在煤矿行业中，高压固态软启动器用于控制采煤机的电源，实现平滑启动和停止，减少对机械的冲击。分析：通过使用高压固态软启动器，采煤机的工作寿命得到了延长，同时降低了维修成本。案例二：水泥厂描述：在水泥厂中，高压固态软启动器用于控制球磨机的电源，实现平稳启动和停止，减少对电气系统的冲击。分析：通过使用高压固态软启动器，球磨机的电气系统得到了保护，减少了故障率，提高了生产效率。应用案例与分析描述：在启动过程中，高压固态软启动器无法正常工作。问题二：过热解决方案：检查散热系统是否正常工作，检查设备周围是否有杂物影响散热。问题一：启动失败解决方案：检查电源是否正常，检查控制线路是否连接良好，检查设备是否损坏。描述：高压固态软启动器在工作过程中温度过高。0102030405...
