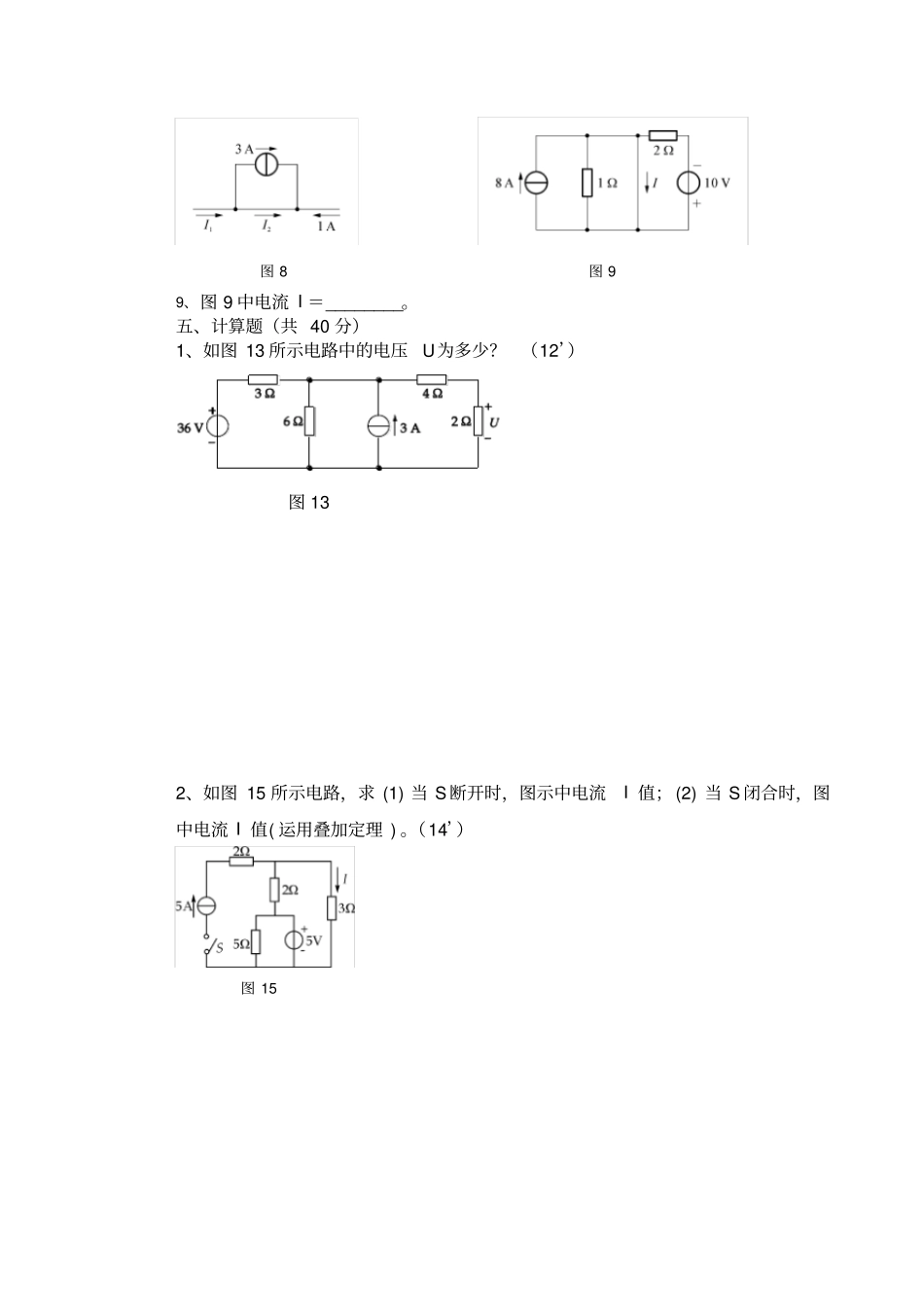

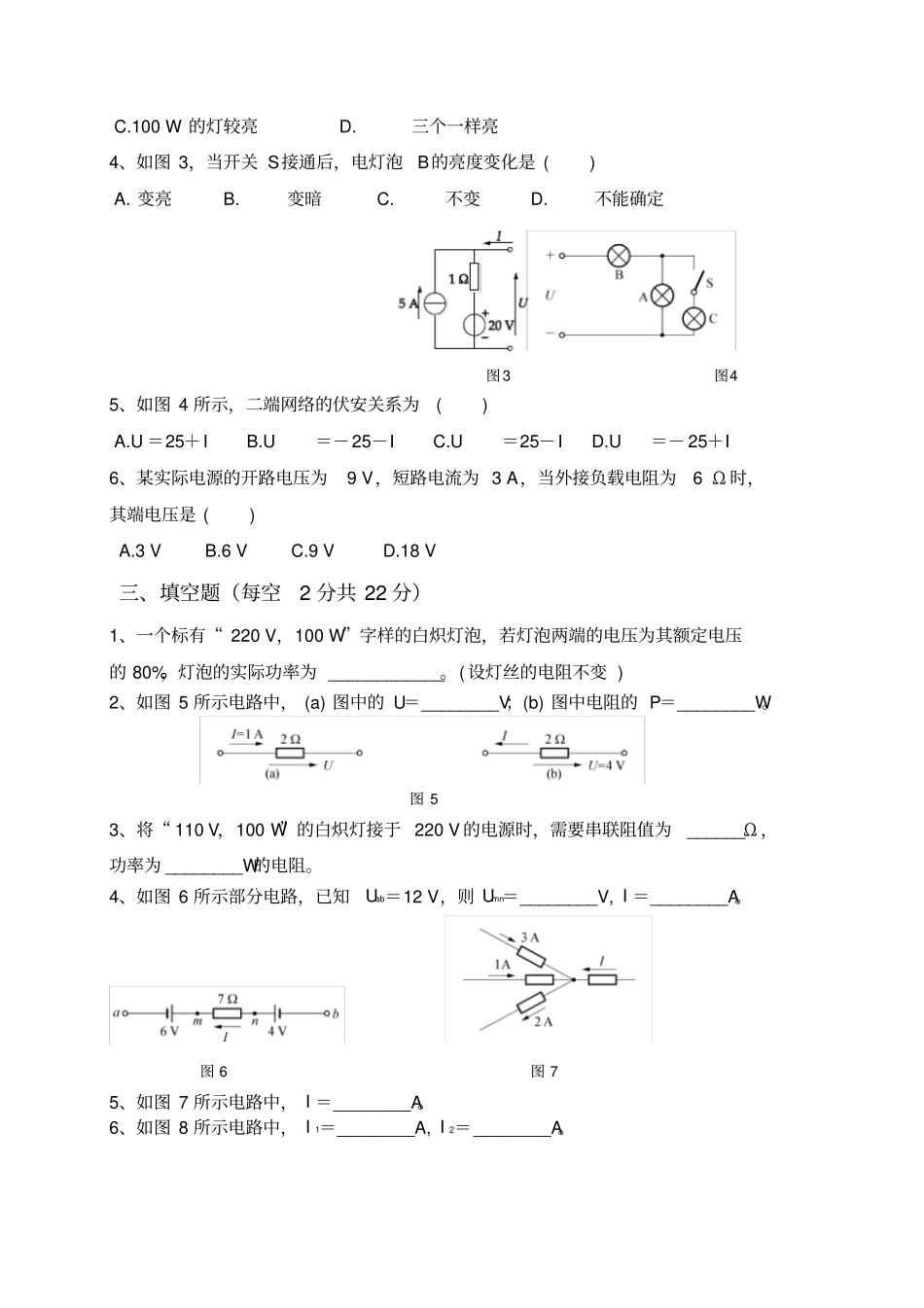

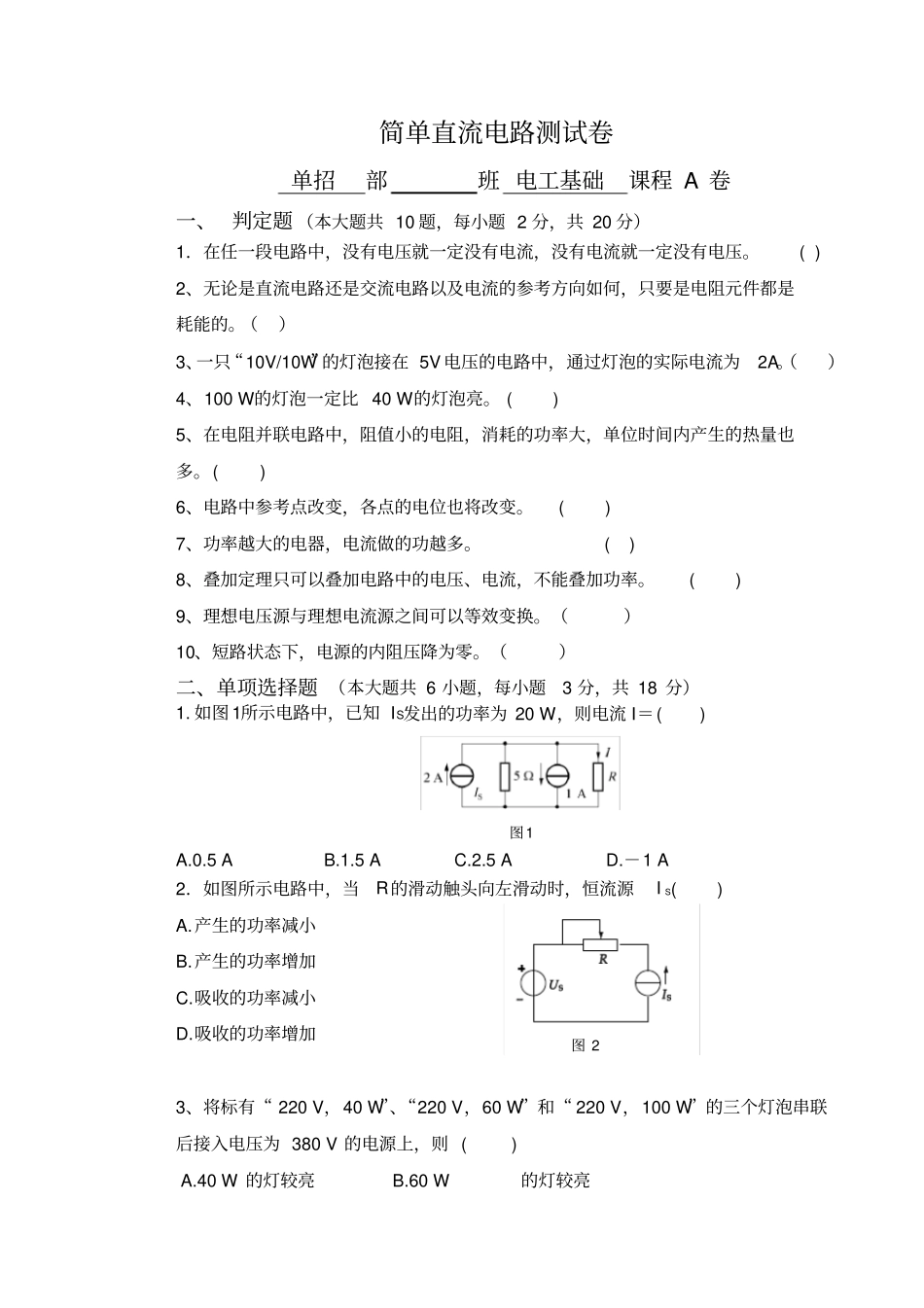

简单直流电路测试卷单招部班电工基础课程A卷一、判定题（本大题共10题，每小题2分，共20分）1．在任一段电路中，没有电压就一定没有电流，没有电流就一定没有电压。()2、无论是直流电路还是交流电路以及电流的参考方向如何，只要是电阻元件都是耗能的。（）3、一只“10V/10W”的灯泡接在5V电压的电路中，通过灯泡的实际电流为2A。（）4、100W的灯泡一定比40W的灯泡亮。()5、在电阻并联电路中，阻值小的电阻，消耗的功率大，单位时间内产生的热量也多。()6、电路中参考点改变，各点的电位也将改变。()7、功率越大的电器，电流做的功越多。()8、叠加定理只可以叠加电路中的电压、电流，不能叠加功率。()9、理想电压源与理想电流源之间可以等效变换。（）10、短路状态下，电源的内阻压降为零。（）二、单项选择题（本大题共6小题，每小题3分，共18分）1.如图1所示电路中，已知IS发出的功率为20W，则电流I＝()图1A.0.5AB.1.5AC.2.5AD.－1A2．如图所示电路中，当R的滑动触头向左滑动时，恒流源IS()A.产生的功率减小B.产生的功率增加C.吸收的功率减小D.吸收的功率增加3、将标有“220V，40W”、“220V，60W”和“220V，100W”的三个灯泡串联后接入电压为380V的电源上，则()A.40W的灯较亮B.60W的灯较亮图2C.100W的灯较亮D.三个一样亮4、如图3，当开关S接通后，电灯泡B的亮度变化是()A.变亮B.变暗C.不变D.不能确定图3图45、如图4所示，二端网络的伏安关系为()A.U＝25＋IB.U＝－25－IC.U＝25－ID.U＝－25＋I6、某实际电源的开路电压为9V，短路电流为3A，当外接负载电阻为6Ω时，其端电压是()A.3VB.6VC.9VD.18V三、填空题（每空2分共22分）1、一个标有“220V，100W”字样的白炽灯泡，若灯泡两端的电压为其额定电压的80%，灯泡的实际功率为____________。(设灯丝的电阻不变)2、如图5所示电路中，(a)图中的U＝________V；(b)图中电阻的P＝________W。图53、将“110V，100W”的白炽灯接于220V的电源时，需要串联阻值为______Ω，功率为________W的电阻。4、如图6所示部分电路，已知Uab＝12V，则Umn＝________V,I＝________A。图6图75、如图7所示电路中，I＝________A。6、如图8所示电路中，I1＝________A,I2＝________A。图8图99、图9中电流I＝________。五、计算题（共40分）1、如图13所示电路中的电压U为多少？（12’）图132、如图15所示电路，求(1)当S断开时，图示中电流I值；(2)当S闭合时，图中电流I值(运用叠加定理)。（14’）图153、如图16所示，利用戴维南定理求图(1)所示电路中电流I。（14’）图16
