电工新学员培训计划VIP免费

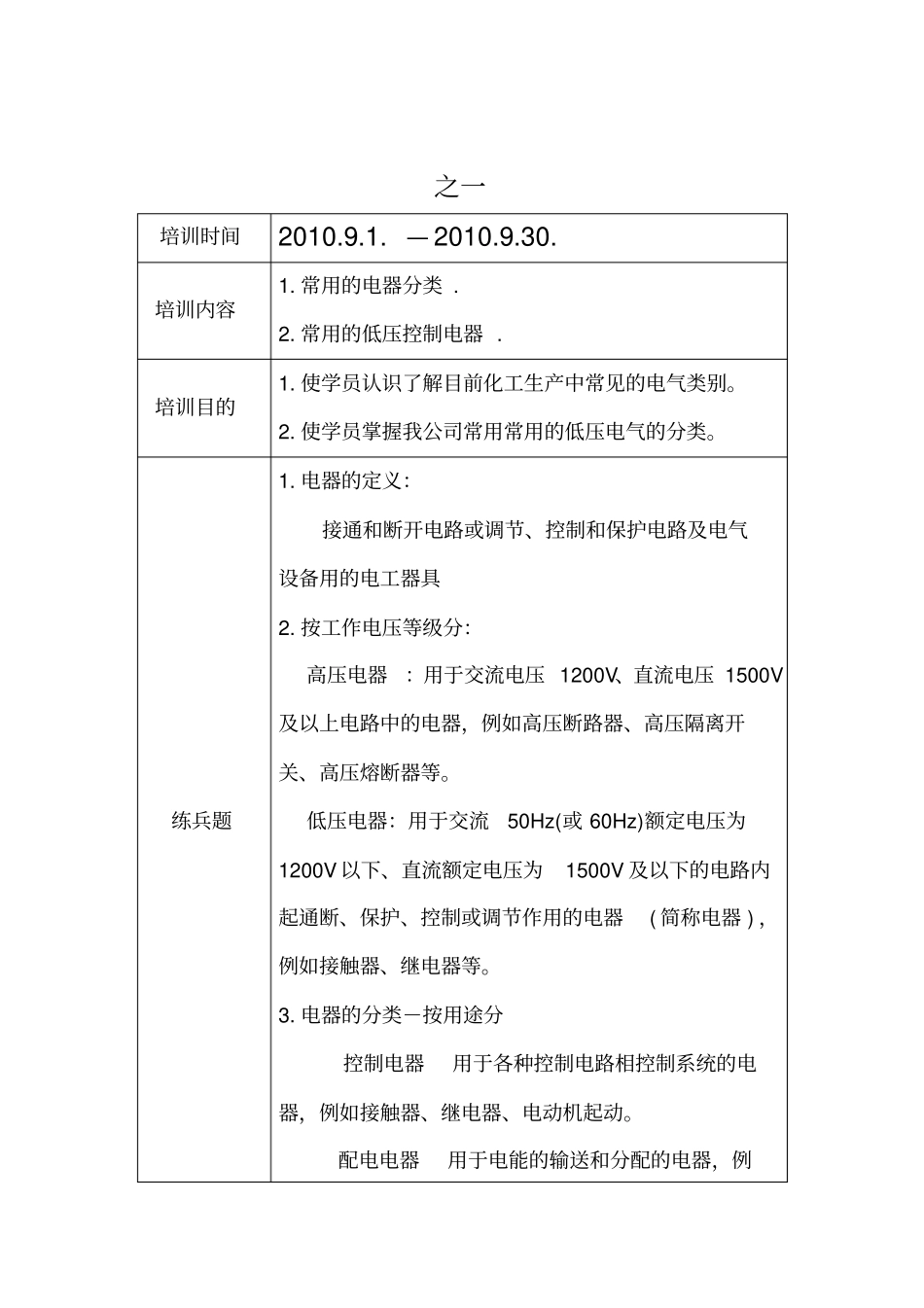

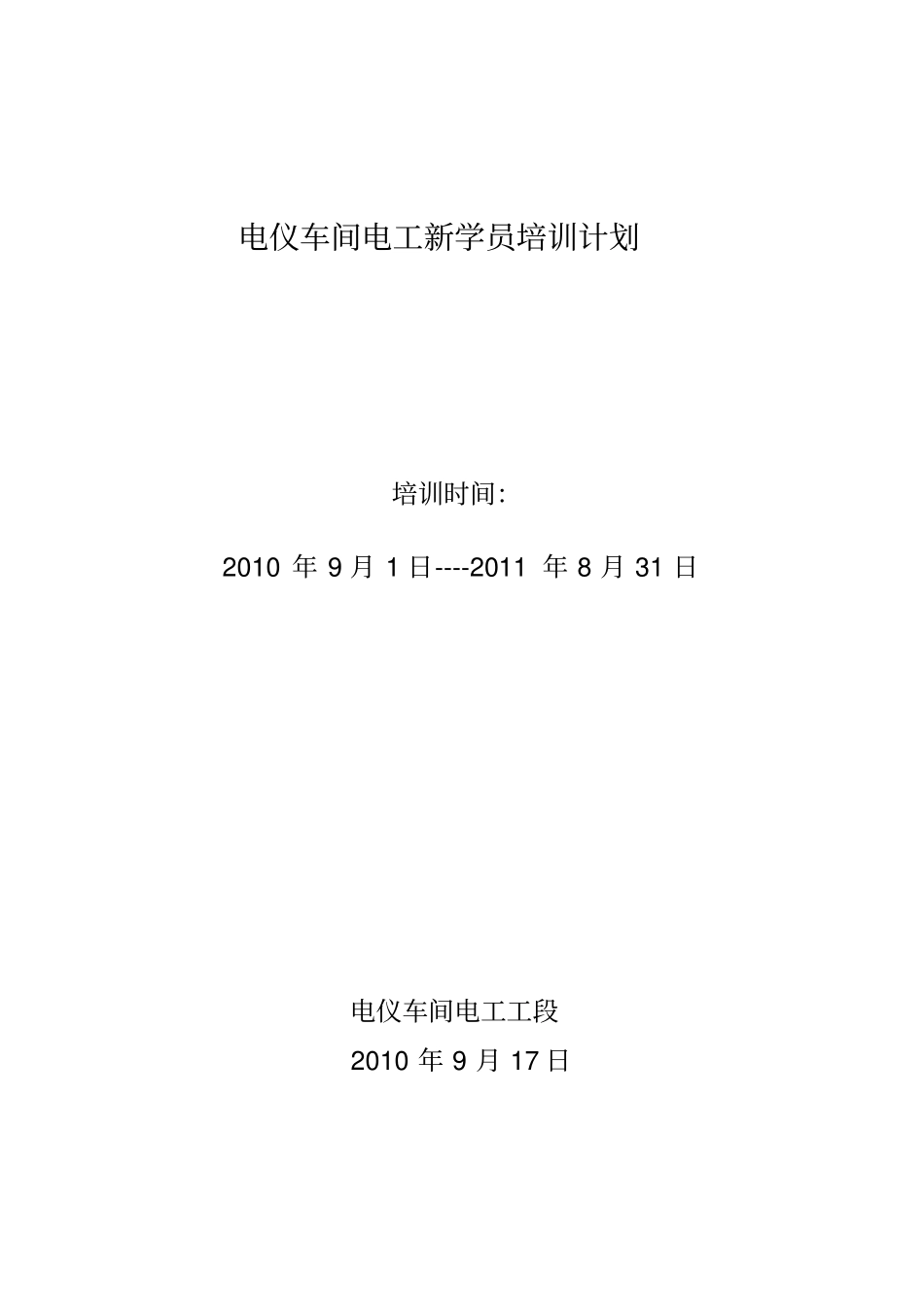

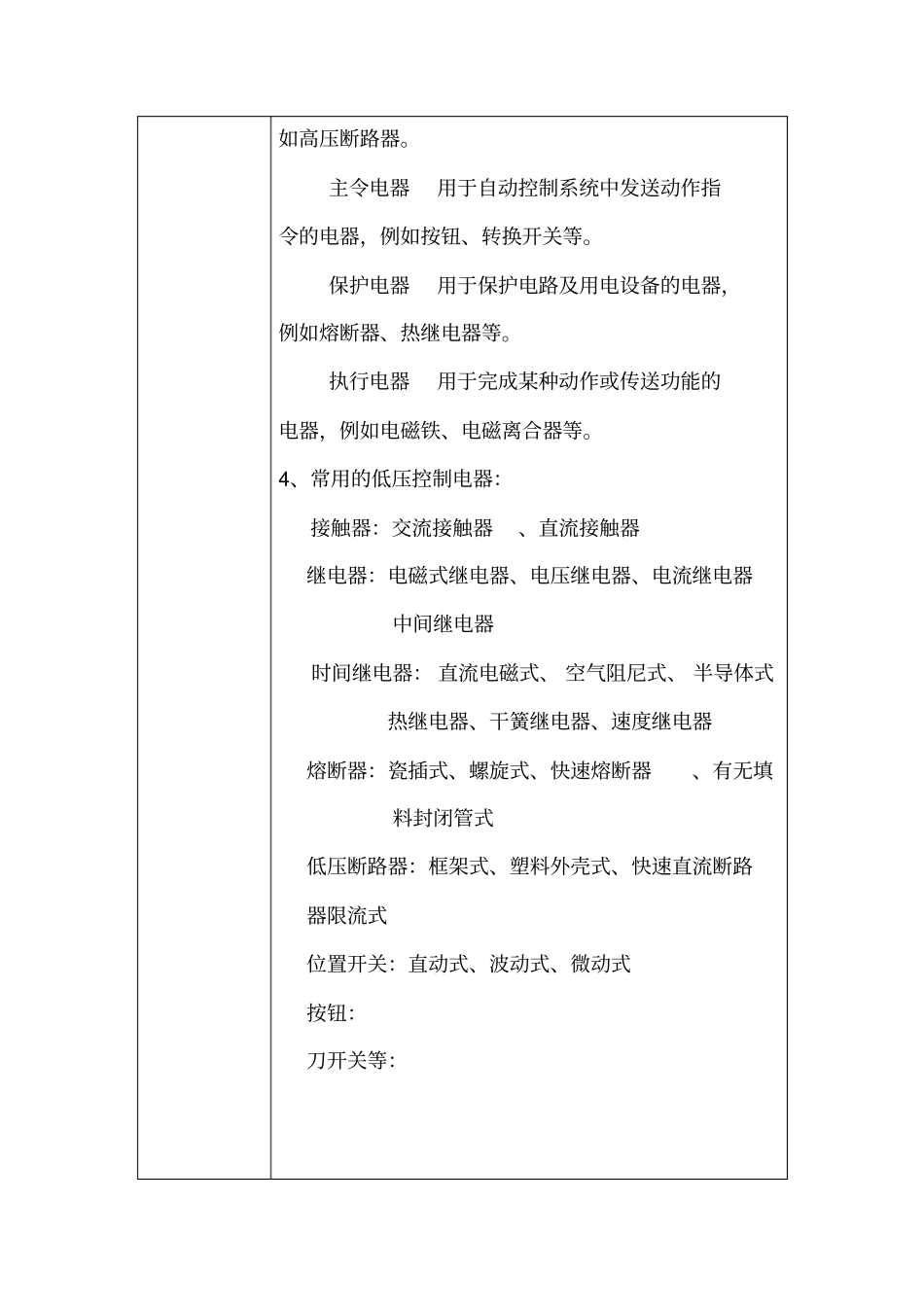

电仪车间电工新学员培训计划培训时间：2010年9月1日----2011年8月31日电仪车间电工工段2010年9月17日之一培训时间2010.9.1.—2010.9.30.培训内容1.常用的电器分类.2.常用的低压控制电器.培训目的1.使学员认识了解目前化工生产中常见的电气类别。2.使学员掌握我公司常用常用的低压电气的分类。练兵题1.电器的定义：接通和断开电路或调节、控制和保护电路及电气设备用的电工器具2.按工作电压等级分：高压电器：用于交流电压1200V、直流电压1500V及以上电路中的电器，例如高压断路器、高压隔离开关、高压熔断器等。低压电器：用于交流50Hz(或60Hz)额定电压为1200V以下、直流额定电压为1500V及以下的电路内起通断、保护、控制或调节作用的电器(简称电器)，例如接触器、继电器等。3.电器的分类－按用途分控制电器用于各种控制电路相控制系统的电器，例如接触器、继电器、电动机起动。配电电器用于电能的输送和分配的电器，例如高压断路器。主令电器用于自动控制系统中发送动作指令的电器，例如按钮、转换开关等。保护电器用于保护电路及用电设备的电器，例如熔断器、热继电器等。执行电器用于完成某种动作或传送功能的电器，例如电磁铁、电磁离合器等。4、常用的低压控制电器：接触器：交流接触器、直流接触器继电器：电磁式继电器、电压继电器、电流继电器中间继电器时间继电器：直流电磁式、空气阻尼式、半导体式热继电器、干簧继电器、速度继电器熔断器：瓷插式、螺旋式、快速熔断器、有无填料封闭管式低压断路器：框架式、塑料外壳式、快速直流断路器限流式位置开关：直动式、波动式、微动式按钮：刀开关等：之二培训时间2010.10.1.—2010.10.31.培训内容1.接触器的作用、结构、触点系统、灭弧装置.2.接触器的应用举例.培训目的1.使学员能了解接触器的基本结构。2.使学员掌握接触器的应用举例。练兵题1.接触器作用是什么？答：作用是用来频繁地接通和分断交、直流主回路和大容量控制电路。主要控制对象是电动机，能实现远距离控制，并具有欠(零)电压保护2.接触器结构主要有那些构成？答：主要结构有电磁系统、触点系统、灭弧装置等构成。3.接触器的触点接触形式有那些？答：触点接触形式：点接触、线接触、面接触。4.接触器的点动应用举例：之三培训时间2010.11.1.—2010.11.30.培训内容1.接触器的工作原理、分类及画法。2.接触器主要技术数据及选用原则。培训目的1.使学员掌握接触器工作原理和画法。2.使学员学会选用合适的接触器。练兵题1.请图示法把接触器的工作原理及画法表示出来。答：画法2.接触器主要技术数据及选用原则是什么？答：见下图3.接触器接触器选用原则是什么？额定电压：主触点的工作电压应等于负载的额定电压额定电流：主触点的工作电流电磁线圈的额定电压：为控制回路电压触点数目：2对，3对，4对，6对额定操作频率：交流600次/h，直流1200次/h工作原理：初始状态：线圈断电、弹簧力作用大NC闭合，NO断开工作状态：线圈通电、吸力作用大之四培训时间2010.12.1.—2010.12.31.培训内容低压断路器培训目的1.使学员掌握化工生产中常用的低压断路器的类型、作用、结构、原理。2.学会正确选用合适的低压断路器。练兵题1.低压断路器的作用是什么？答:低压断路器是低压配电网中一种重要的保护电器,有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。2.低压断路器的结构主要有那些组成？答：低压断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。手动操作或电动操作。3.低压断路器的主要类型有那些？答：万能式断路器、塑料外壳式断路器、快速断路器、限流断路器等4、怎样选择低压断路器？答：要求是：①断路器的额定电压和额定电流应大于或等于线路、设备的正常工作电压和工作电流。②断路器的极限通断能力大于或等于电路最大短路电流。③欠电压脱扣器的额定电压等于线路的额定电压。④过电流脱扣器的额定电流大于或等于线路的最大负载电流。之五培训时间2011.01.1.—2011.01.31.培训内容漏电保护器培训目的1.使学员掌握化工生产中常用的漏电保护器的类型、作用、结构、原理。2.漏电保护器...
