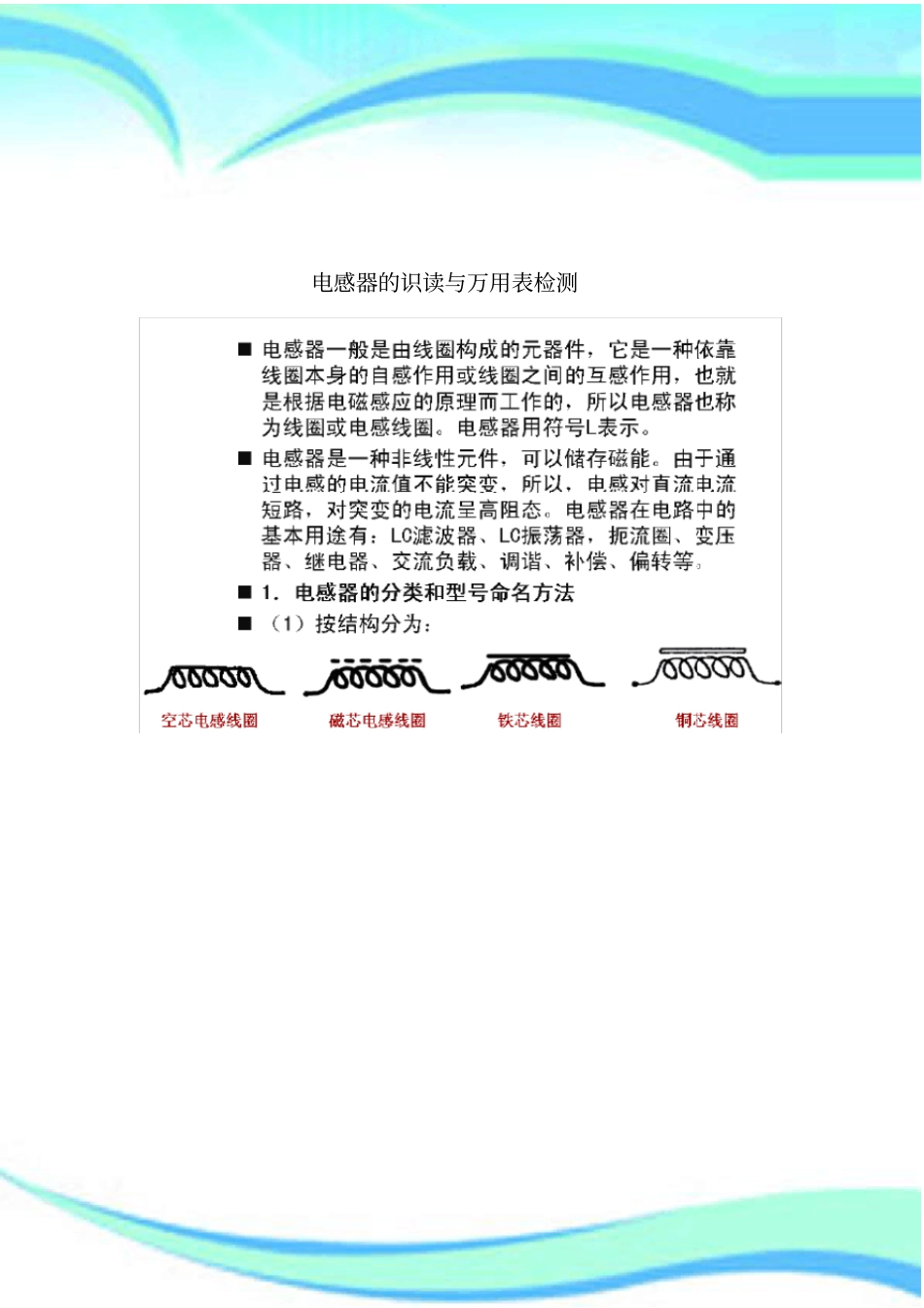

电感器的识读与万用表检测————————————————————————————————作者：————————————————————————————————日期：电感器的识读与万用表检测（4）按绕线结构分类。a）单层线圈；b）多层线圈；c）峰房线圈（5）按外形分类：空心线圈与实心线圈。（6）按工作性质分类：高频电感器(各种天线线圈、振荡线圈)和低频电感器(各种扼流圈、滤波线圈等)。（7）按封装形式分类：普通电感器、色环电感器、环氧树脂电感器、贴片电感器等。（8）按电感量是否能变化分类：固定电感器和可调电感器。2．电感器的主要技术参数（1）标称电感量L。电感量L也称为自感系数，是表示电感线圈自感应能力的一种物理量。当通过某一面积的磁感线数（线圈的磁通）发生变化时，线圈中便会产生感应电势，这是电磁感应现象。当线圈中的通过变化的电流时，线圈产生变化的磁通，线圈两端便产生感应电势，这便是自感现象。电感量L的单位用亨利(H)，但亨(H)是较大的单位，所以我们常用微亨(μH)和毫亨(mH)来作电感的单位，其换算关系为1H=1×103mH=1×106μH。1000μH=1mH。电子技术中常用微亨（μH）这个单位。（2）精度要求（偏差）用百分比（％）表示。电感器的偏差要求，一般用Ⅰ级、Ⅱ级、Ⅲ级三个等级，同样用文字符号J表示±5％，K表示±10％，M表示±20％。注意：用途不同，对电感的精度要求不同：振荡线圈要求较高，为0.2～0.5%，对耦合线圈和高频扼流线圈要求较低，允许10～15%。（3）品质因数。线圈中存储能量与消耗能量的比值称为品质因数，用Q表示，通常定义为线圈的感抗ωL和直流等效电阻R之比，即Q=ωL/R（4）额定电流。电感线圈的额定电流指线圈长期工作所能承受的最大电流，其值与材料和加工工艺有关。（5）分布电容。线圈的匝间、线圈与底座之间均存在分布电容。它影响着线圈的有效电感量及其稳定性，并使线圈的损耗增大，质量降低，一般总希望分布电容尽可能小4．电感器的万用表简单测试使用万用表可以对电感器的好坏进行简单测试，其方法是用万用表的欧姆挡测试电感线圈的直流电阻值，若所测得电阻与估计数值偏差不大，则说明电感器是好的，若测得电阻值为∞，则说明电感线圈内部断路，若测得直流电阻值远小于估计值，则说明被测线圈内部匝间击穿短路，不能使用。要想测出电感线圈的准确电感量，则必须使用万用电桥、高频Q表或数字式电感电容表一类的仪器。1.电感器有哪些主要参数？电感器的参数标志方法有哪些？2.电感器的标称电感量有几种标注方式？
