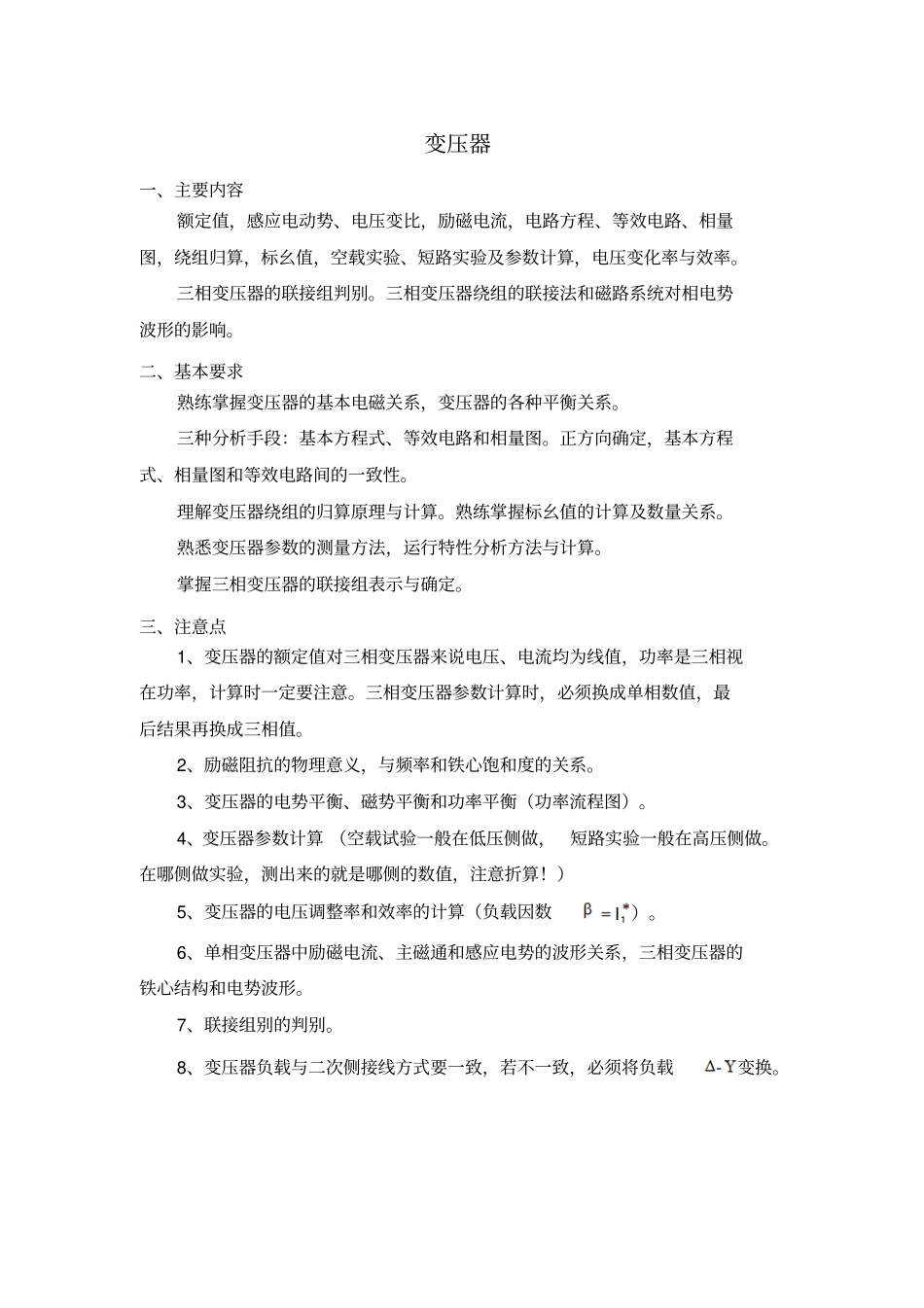

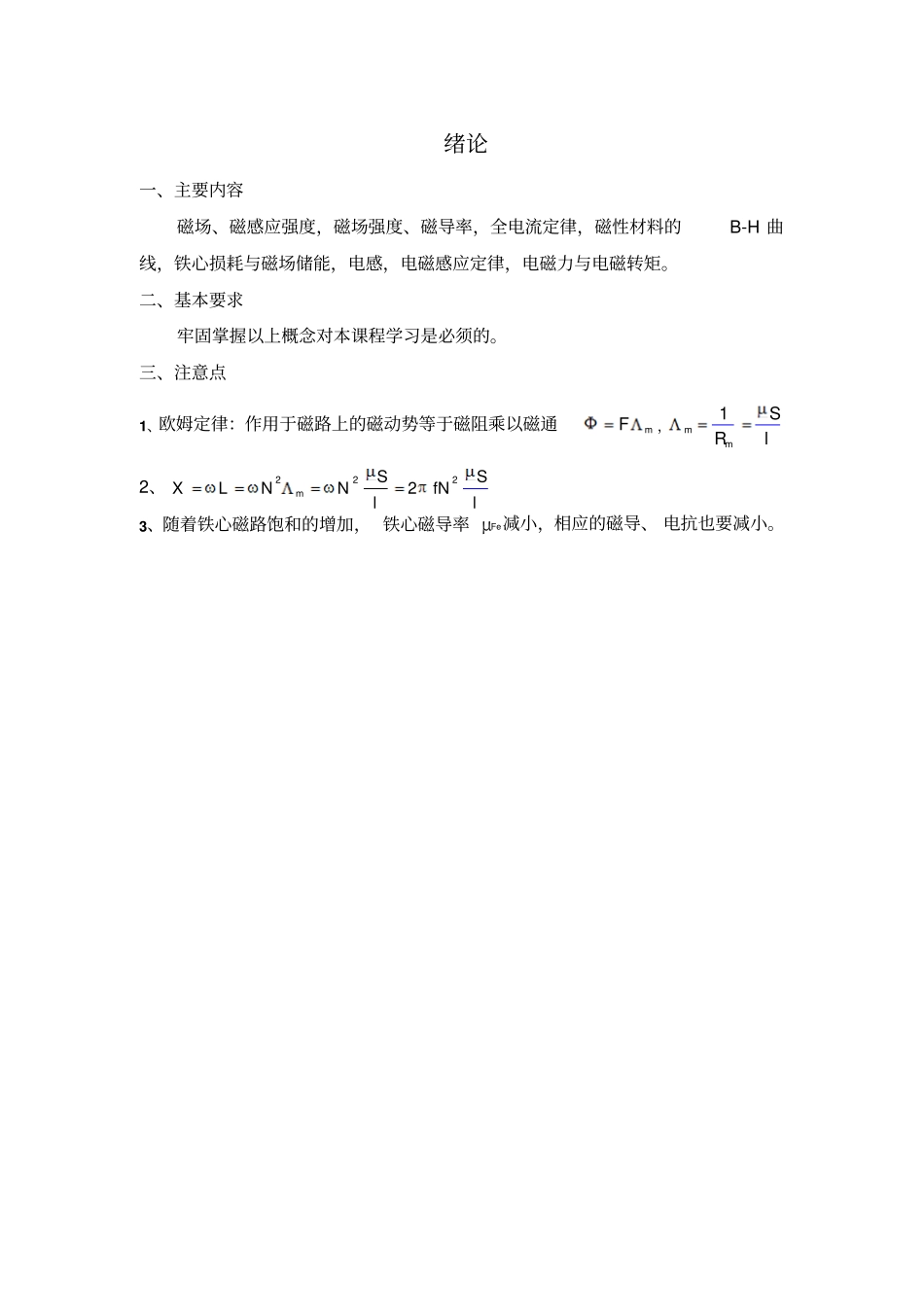

绪论一、主要内容磁场、磁感应强度，磁场强度、磁导率，全电流定律，磁性材料的B-H曲线，铁心损耗与磁场储能，电感，电磁感应定律，电磁力与电磁转矩。二、基本要求牢固掌握以上概念对本课程学习是必须的。三、注意点1、欧姆定律：作用于磁路上的磁动势等于磁阻乘以磁通mF，1mmSRl2、2222mSfNSNlXLNl3、随着铁心磁路饱和的增加，铁心磁导率μFe减小，相应的磁导、电抗也要减小。变压器一、主要内容额定值，感应电动势、电压变比，励磁电流，电路方程、等效电路、相量图，绕组归算，标幺值，空载实验、短路实验及参数计算，电压变化率与效率。三相变压器的联接组判别。三相变压器绕组的联接法和磁路系统对相电势波形的影响。二、基本要求熟练掌握变压器的基本电磁关系，变压器的各种平衡关系。三种分析手段：基本方程式、等效电路和相量图。正方向确定，基本方程式、相量图和等效电路间的一致性。理解变压器绕组的归算原理与计算。熟练掌握标幺值的计算及数量关系。熟悉变压器参数的测量方法，运行特性分析方法与计算。掌握三相变压器的联接组表示与确定。三、注意点1、变压器的额定值对三相变压器来说电压、电流均为线值，功率是三相视在功率，计算时一定要注意。三相变压器参数计算时，必须换成单相数值，最后结果再换成三相值。2、励磁阻抗的物理意义，与频率和铁心饱和度的关系。3、变压器的电势平衡、磁势平衡和功率平衡（功率流程图）。4、变压器参数计算（空载试验一般在低压侧做，短路实验一般在高压侧做。在哪侧做实验，测出来的就是哪侧的数值，注意折算！）5、变压器的电压调整率和效率的计算（负载因数1I）。6、单相变压器中励磁电流、主磁通和感应电势的波形关系，三相变压器的铁心结构和电势波形。7、联接组别的判别。8、变压器负载与二次侧接线方式要一致，若不一致，必须将负载-变换。直流电机一、主要内容直流电机的励磁方式，直流电机绕组参数与特点，空载磁场，负载时的直轴和交轴电枢反应分析，电枢绕组的感应电动势，电压和功率平衡，电枢绕组的电磁转矩，转矩平衡。自励发电机的电压建立条件和建起过程，直流发电机的空载、调节和外特性，不同励磁方式下电机特性的比较，直流电动机的机械特性和工作特性，直流电动机的稳定运行，直流电动机的启动过程、调速原理和制动概念。二、基本要求理解直流电机的磁场和电枢反应。了解空载及负载时气隙磁场的空间分布，掌握电枢反应对直流电机运行的影响。掌握电动势和电磁转矩的计算方法。掌握直流发电机的自励条件，自励发电机的电压建立过程。熟悉不同励磁方式对直流电机特性的影响。不同励磁方式下电机的外特性差异及不同应用特点。掌握直流电动机的工作特性和机械特性。熟悉其启动和调速方法。三、注意点1、电枢绕组（单叠、单波）的节距、电刷数、并联支路数、电刷放置原则。2、直流电机的励磁方式（电流关系）、空载磁通、电枢反应（直轴、交轴）。3、直流发电机和电动机的工作原理（能熟练综述）。4、Ea、T的计算式，要很好掌握不同励磁方式和不同运行状态的电势平衡方程式，功率平衡方程式和转矩平衡方程式。5、并励直流发电机的建压条件、外特性下降的原因。6、直流电动机各种机械特性（固有和人为）的分析计算。7、为什么不能直接启动，常用启动方法。交流电机的共同问题一、主要内容三相电机工作原理模型，交流绕组的各概念，绕组的基波感应电动势和谐波电动势，单相绕组的脉动磁动势，对称电流下的圆形磁动势，不对称电流下的椭圆形磁动势，三相绕组磁动势的空间谐波和时间谐波。二、基本要求掌握旋转电机的基本作用原理。熟练掌握电角度的概念，交流绕组各量的分析，绕组因数的计算。掌握交流绕组电动势的分析和计算方法。掌握交流绕组磁动势的性质及其表示和分析方法。分清脉动磁动势、圆形磁动势和椭圆形磁动势的区别及相互关系。理解绕组的谐波电动势和谐波磁动势，了解其削弱方法，主要指绕组因数及对交流绕组电动势和磁动势的影响。三、注意点1、交流绕组电势的分析计算（外加电压的大小或频率变化对主磁通的影响）2、短距、分布因数的计算（每极每相槽数q、槽距角、单层双层的线圈组数和串联匝数）...
