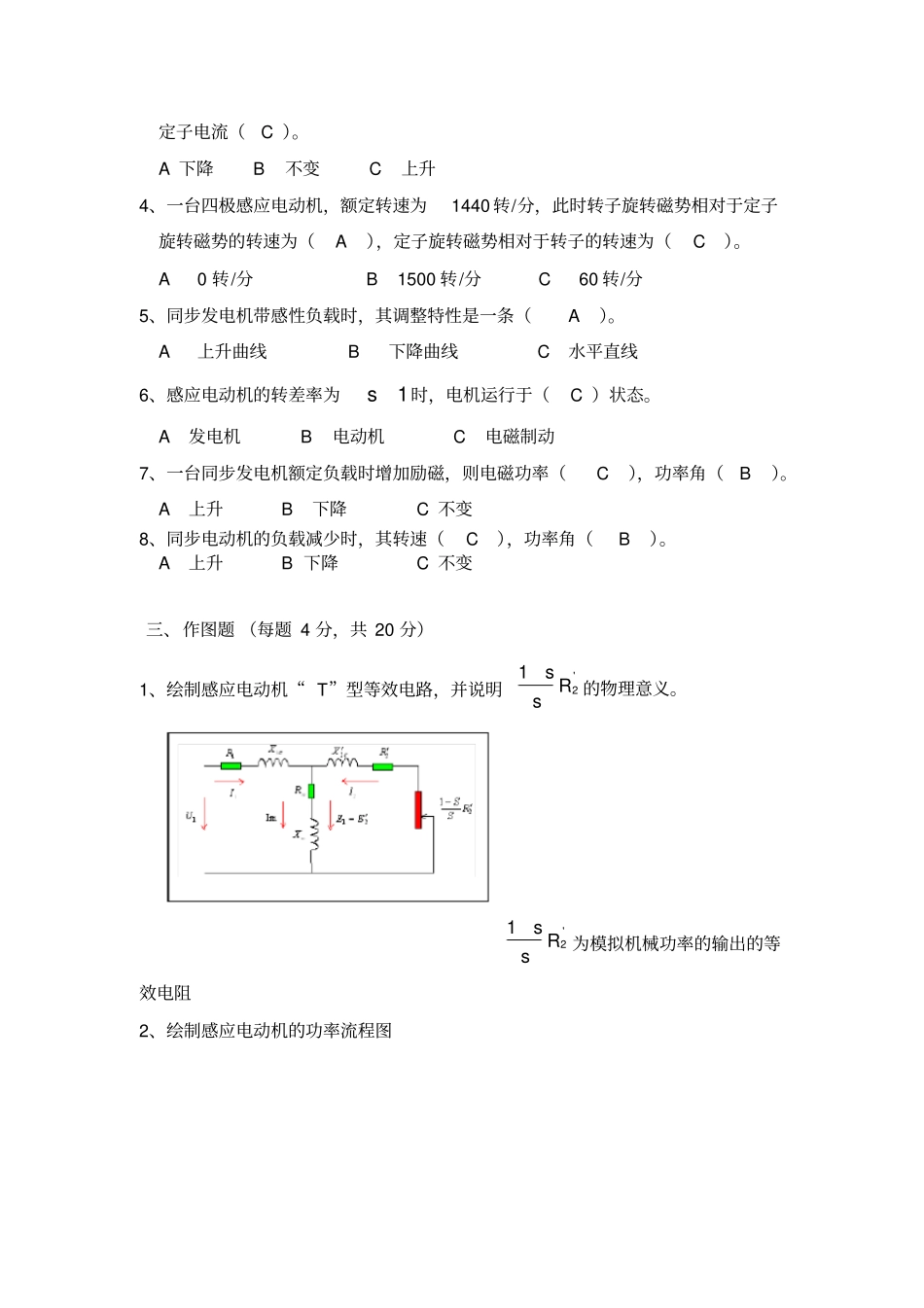

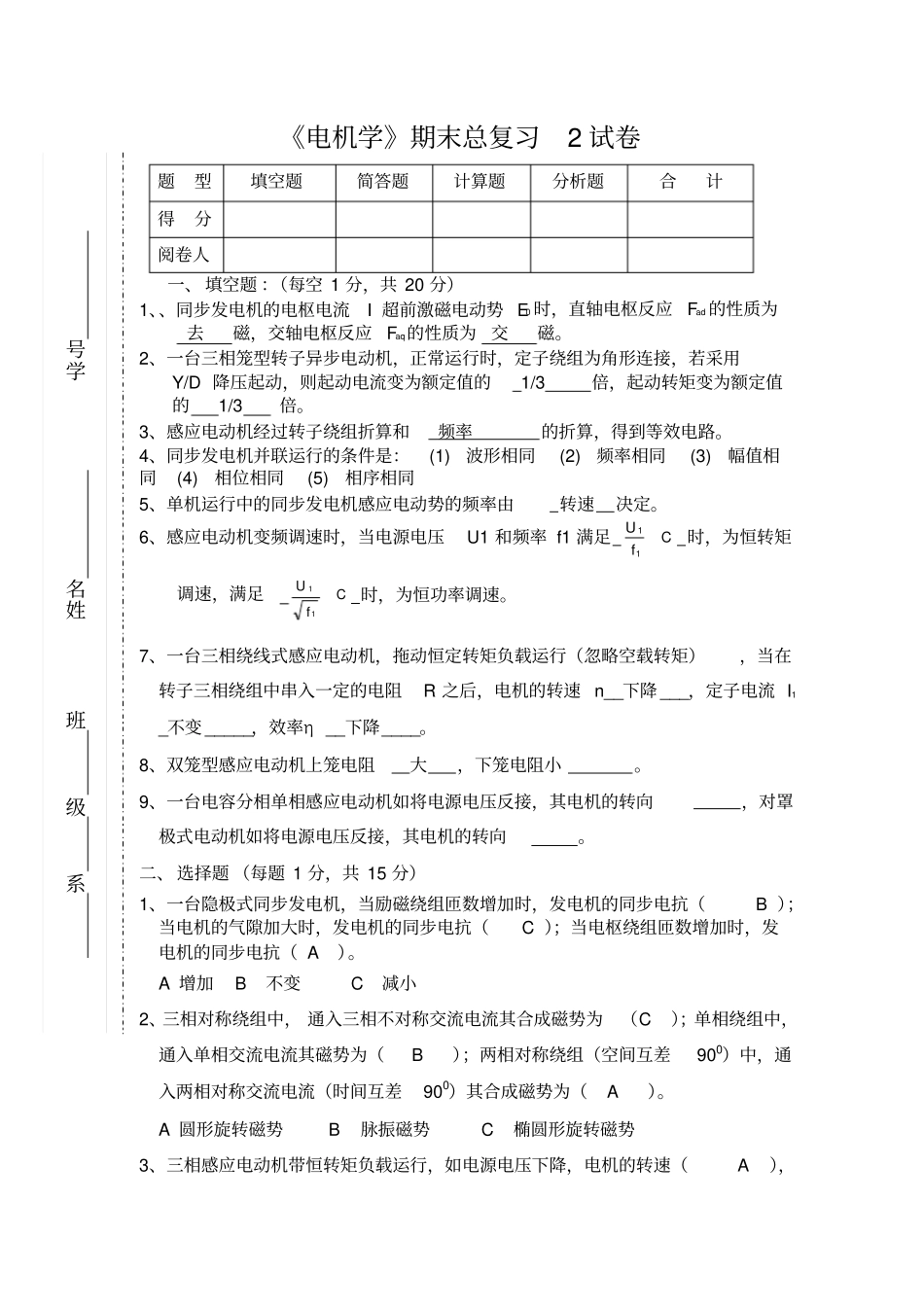

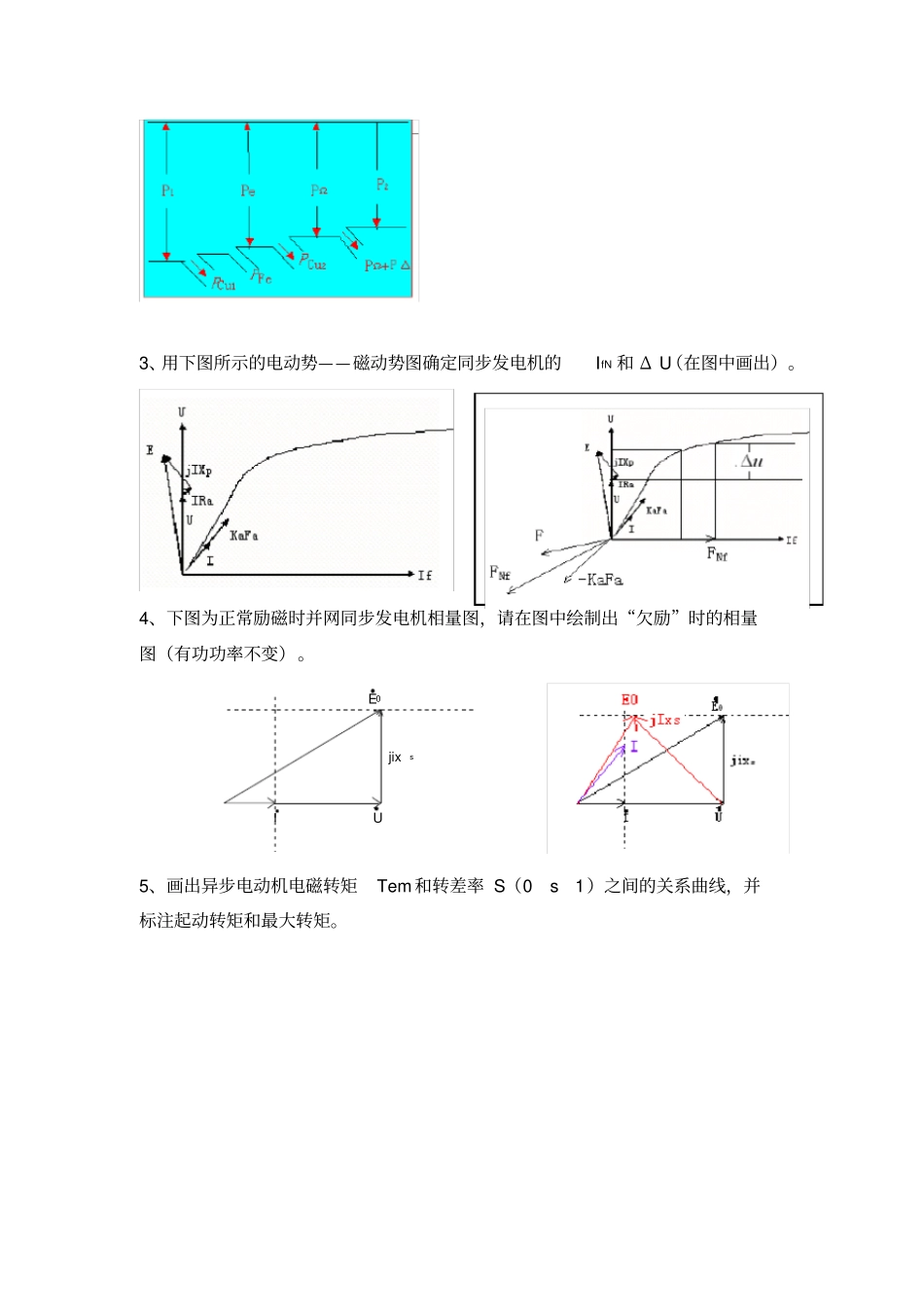

《电机学》期末总复习2试卷题型填空题简答题计算题分析题合计得分阅卷人一、填空题：（每空1分，共20分）1、、同步发电机的电枢电流I超前激磁电动势E0时，直轴电枢反应Fad的性质为去磁，交轴电枢反应Faq的性质为交磁。2、一台三相笼型转子异步电动机，正常运行时，定子绕组为角形连接，若采用Y/D降压起动，则起动电流变为额定值的1/3倍，起动转矩变为额定值的1/3倍。3、感应电动机经过转子绕组折算和频率的折算，得到等效电路。4、同步发电机并联运行的条件是：(1)波形相同(2)频率相同(3)幅值相同(4)相位相同(5)相序相同5、单机运行中的同步发电机感应电动势的频率由转速决定。6、感应电动机变频调速时，当电源电压U1和频率f1满足CfU11时，为恒转矩调速，满足CfU11时，为恒功率调速。7、一台三相绕线式感应电动机，拖动恒定转矩负载运行（忽略空载转矩），当在转子三相绕组中串入一定的电阻R之后，电机的转速n__下降___，定子电流I1_不变_____，效率η__下降____。8、双笼型感应电动机上笼电阻大，下笼电阻小。9、一台电容分相单相感应电动机如将电源电压反接，其电机的转向，对罩极式电动机如将电源电压反接，其电机的转向。二、选择题（每题1分，共15分）1、一台隐极式同步发电机，当励磁绕组匝数增加时，发电机的同步电抗（B）；当电机的气隙加大时，发电机的同步电抗（C）；当电枢绕组匝数增加时，发电机的同步电抗（A）。A增加B不变C减小2、三相对称绕组中，通入三相不对称交流电流其合成磁势为（C）；单相绕组中，通入单相交流电流其磁势为（B）；两相对称绕组（空间互差900）中，通入两相对称交流电流（时间互差900）其合成磁势为（A）。A圆形旋转磁势B脉振磁势C椭圆形旋转磁势3、三相感应电动机带恒转矩负载运行，如电源电压下降，电机的转速（A），系级班姓名学号定子电流（C）。A下降B不变C上升4、一台四极感应电动机，额定转速为1440转/分，此时转子旋转磁势相对于定子旋转磁势的转速为（A），定子旋转磁势相对于转子的转速为（C）。A0转/分B1500转/分C60转/分5、同步发电机带感性负载时，其调整特性是一条（A）。A上升曲线B下降曲线C水平直线6、感应电动机的转差率为1s时，电机运行于（C）状态。A发电机B电动机C电磁制动7、一台同步发电机额定负载时增加励磁，则电磁功率（C），功率角（B）。A上升B下降C不变8、同步电动机的负载减少时，其转速（C），功率角（B）。A上升B下降C不变三、作图题（每题4分，共20分）1、绘制感应电动机“T”型等效电路，并说明'21Rss的物理意义。'21Rss为模拟机械功率的输出的等效电阻2、绘制感应电动机的功率流程图3、用下图所示的电动势——磁动势图确定同步发电机的IfN和ΔU（在图中画出）。4、下图为正常励磁时并网同步发电机相量图，请在图中绘制出“欠励”时的相量图（有功功率不变）。jixsUE0I5、画出异步电动机电磁转矩Tem和转差率S（01s）之间的关系曲线，并标注起动转矩和最大转矩。四、计算题（共45分）1、一台4极绕线型异步电动机，50Hz，转子每相电阻02.02R，额定负载时min/1480rnN，若负载转矩不变，要求把转速降到1100r/min，问应在转子每相串入多大的电阻？S’=(1500-1100)/1500=0.266S=0.013R=0.389Ω2、某工厂变电所变压器的容量为1950kVA，该厂电力设备总功率为1200kW，65.0cos（滞后）；今欲添加一台500kW、8.0cos（超前）、η=95%的同步电动机，问当此电动机满载时全厂的功率因数是多少？变压器过载否？功率因数0。864，过载3、一台三相隐极发电机与大电网并联运行，电网电压为380V，Y接法，忽略定子电阻，同步电抗2.1SX，定子电流I=69.51A，相电势E0=278V，8.0cos（滞后）。试求：（1）发电机输出的有功功率和无功功率；（2）功率角具体计算步骤，参考《电机学实例解析》中6-49有功36。6无功27。45功角13。854、一台三相水轮发电机，PN=1500KW，UN=6300V，Y联结，8.0cos(滞后)2.21dx，7.13qx，电枢电阻略去不计。求额定运行时：(1)不计饱和时发电机激磁电动势E0及功率角N；(2)电压调整率u。（1）VXIUEIIUIXUVUUAUPIdddqNNN32.64735.3065869.34072.216.144937.03637cos6.14484.08.171sin45.2087.3632.5732.578.036377.138.1716.03637cossin36373/8.171cos30000000（2）%78%1003637363732.6473U
