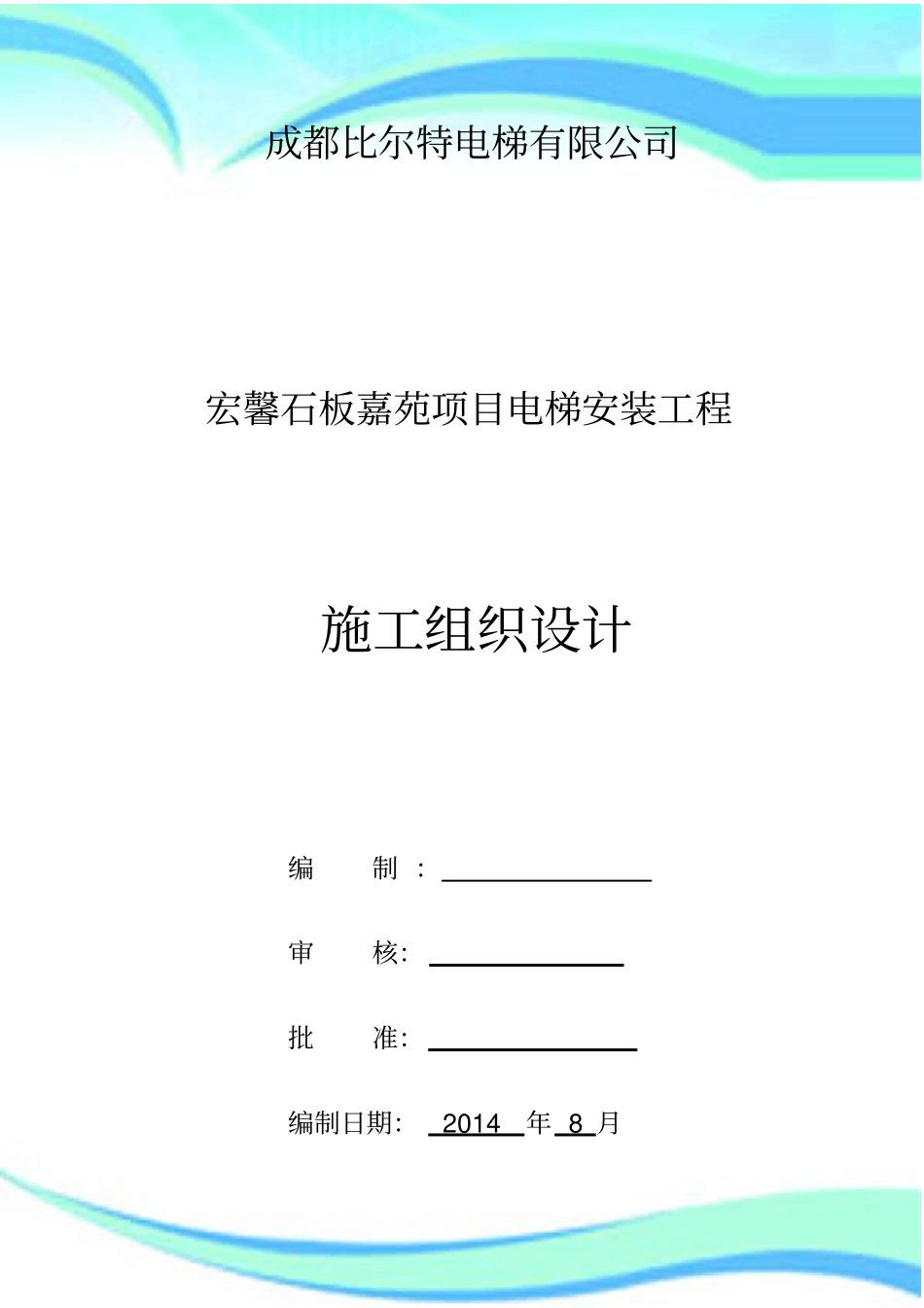

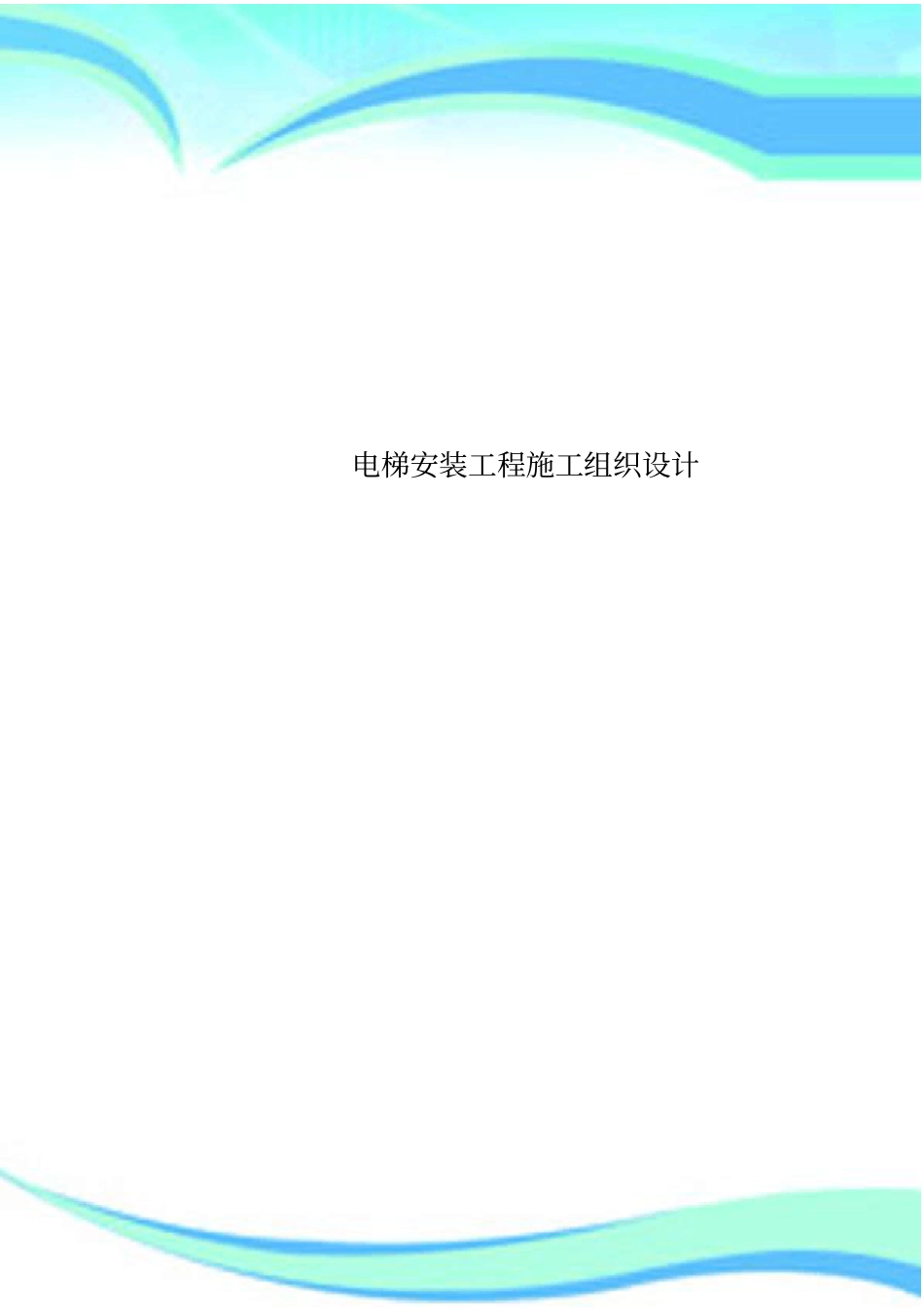

电梯安装工程施工组织设计————————————————————————————————作者：————————————————————————————————日期：成都比尔特电梯有限公司宏馨石板嘉苑项目电梯安装工程施工组织设计编制：审核：批准：编制日期：2014年8月目录1、工程概况2、安装施工组织管理3、安装施工总平面规划（附施工区域平面布置图）4、主要施工方法及技术组织措施5、工程重难点及要求6、人力资源配置7、技术文件及资料8、主要施工机具及检测仪器9、安全防护用品10、施工工艺及流程11、安全、质量管理12、工程质量目标13、安装施工进度成都比尔特电梯有限公司小区项目电梯安装工程施工组织设计1、工程概况1.1、小区项目位于简阳市石板凳镇，该项目地面分别为地上7层，由1栋建筑组成，每幢各单元设置1台电梯，电梯为苏州帝奥电梯有限公司生产的帝奥牌电梯。1.2、本工程建设单位是，质量安全检验机构是，验收合格后由安装单位向建设单位提供《电梯检验报告书》和《电梯安装工程竣工验收资料》。1.3、该项目选用帝奥电梯2台，自编号为1#.2#1.4、本工程共有2台垂直电梯。电梯的安装工程全部由成都比尔特电梯有限公司承接安装。1.5、电梯井道为砖混和混泥土结构。1.6、电梯型号、性能及主要参数（未标注尺寸单位均为mm）品牌帝奥梯类客梯型号JXW.VVVF载重1000KG速度1.5M/S层/站7/7单控/并联/群控单控控制及驱动系统VF开门方式中分底坑深1.8米顶层高度4.8米2、安装施工组织管理本工程参照项目法施工，实行施工项目经理责任制管理，组成项目部，项目管理体系如下：项目经理3、安装施工总平面规划3.1、电梯安装队按期进入施工现场，由建设单位提供临时房屋为库房，设置办公室、库房、工具房。施工用电设置总配电箱低压供电。380V用电直接由总配电箱供电。220V电动工具在电梯井道内作移动式随机使用，电梯井道照明采用行灯系列。施工用电总电源由建设单位提供。施工现场总平面如图所示：库房电梯井道总配电箱办公室3.2、本工程单台电梯库房设置在电梯井道旁，现场办公室设置在工地指挥部,库房内设置电梯部件、材料货架及名称、标识，以便整齐、有序地存放物资，在项目现场经理安全员安装作业班组质量员安装组长工具区设置工具柜，施工工器具与检测仪器分开存放。在现场办公室张贴施工进度表、材料明细表、作业人员名册等。3.3、在库房内设置必要的安全器具，如灭火器等。4、主要施工方法及技术组织措施4.1、准备好有关资料包括：电梯施工图、电气敷线图、原理图、电梯安装说明书，以及电梯井道和机房土建施工技术资料，公司规定的有关记录资料，各种安全标识记录等。4.2、按要求做好导轨支架测量定位记录、地平最终标高、井道最终墙面厚度记录等。检验井道脚手架、各层厅门护栏、挡水坎以及井道的照明和施工电源，合格后，安装队正式入场。4.3、开箱点件：4.3.1、确定足够面积并具门窗的临时库房和通道。4.3.2、施工队按供货清单、产品出厂编号分别开箱，逐份验收，并在开验后如实填写开箱记录、签字存档。4.3.3、开箱后的部件、零件要按要求整齐堆码，并贴好标签。4.4、安装样板架、井道放线包括：按安装图精确放线：主导轨中心线、副导轨中心线、厅门中心线。并且要特别仔细把握好主轨顶距和地坎间隙的尺寸。4.5、支架安装4.5.1、首先在井道横架上安装导轨支架底座，底座间距≤2.5m，并且保证每根导轨至少有2个底座支架。4.5.2、按规程要求安装导轨支架。4.6、导轨、厅门安装4.6.1、松开压板，安装导轨。导轨安装顺序，从底坑开始逐步向顶层。4.6.2、副轨安装要求同主轨。4.6.3、检验主轨、副轨，并填入检验表。4.6.4、厅门地坎的不水平度控制在1‰以内。4.6.5、厅门导轨与门套立柱铅垂度和横梁的水平度均≯1‰。4.6.6、中分门的门缝上、下一致，控制在2mm以内。4.6.7、检验厅门系统，并填写相应的检验表。4.7、组装轿厢、安装安全钳4.7.1、拆除顶层脚手架，设置支承梁。4.7.2、在支承梁上放置轿厢下梁，并调正调平。4.7.3、在支承梁周搭设跳板组成组轿平台。4.7.4、用葫芦悬挂轿厢架进行轿厢架组装。4.7.5、将安全钳恰当地装配于紧固托架下底。4.7.6、...
