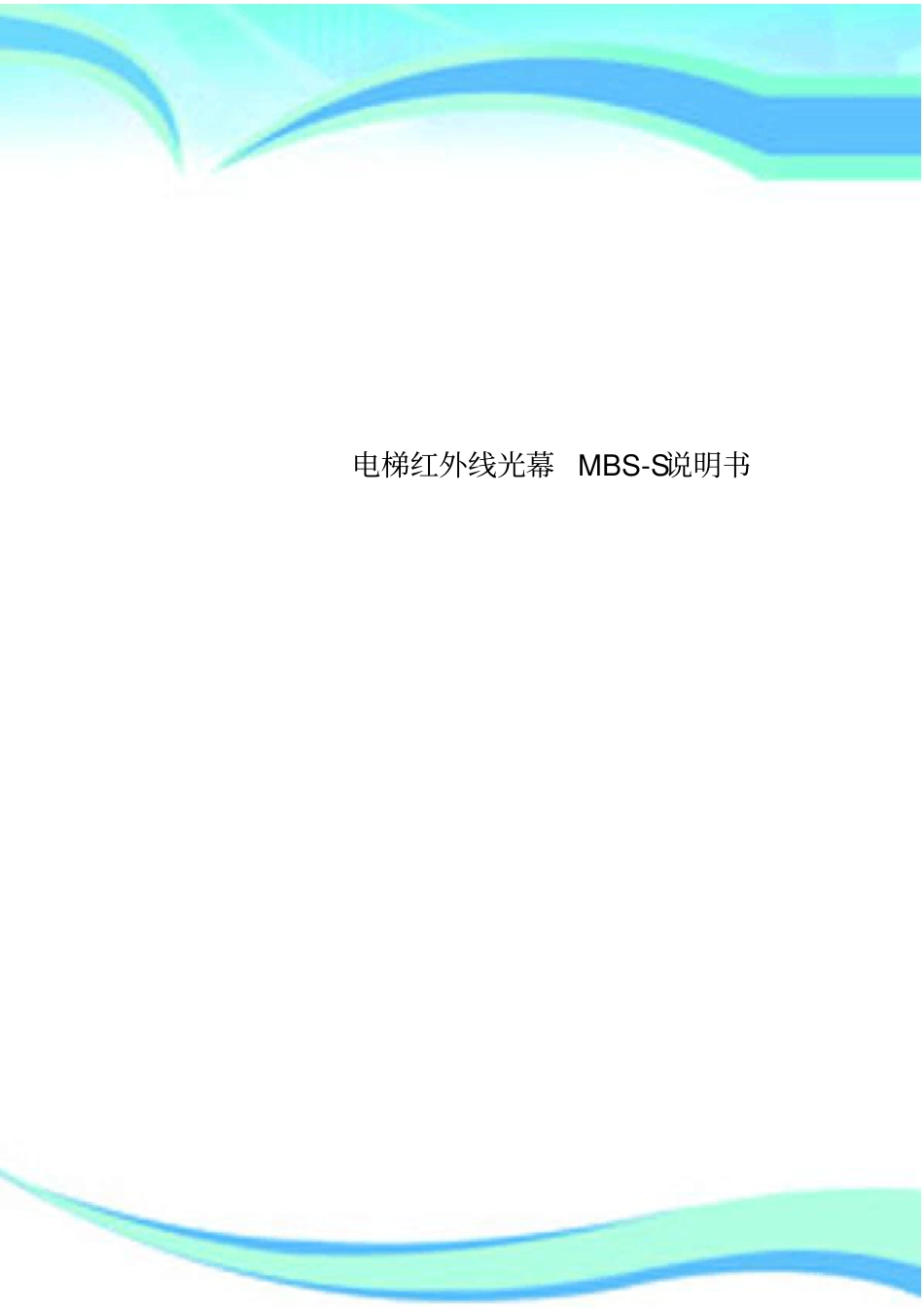

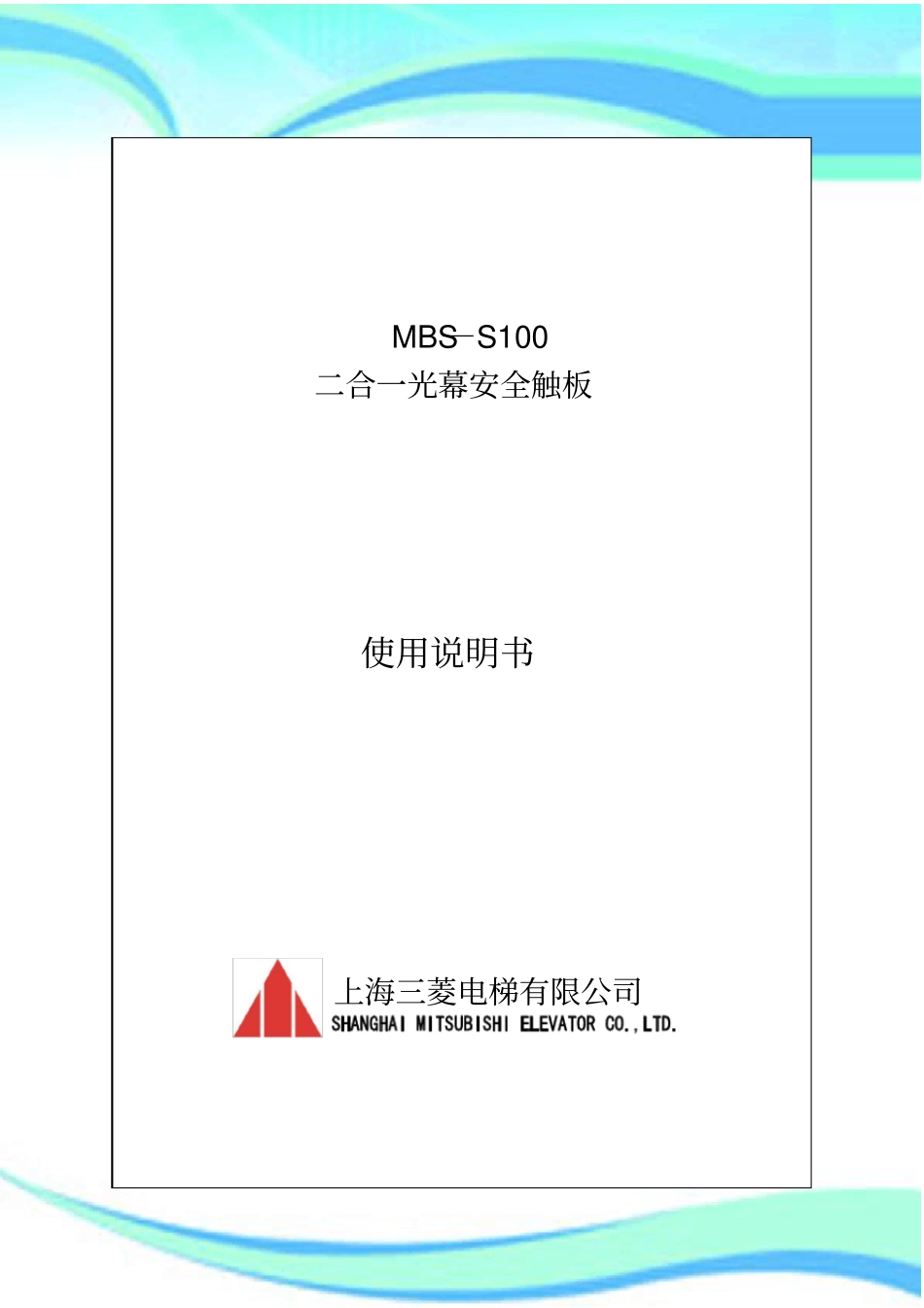

电梯红外线光幕MBS-S说明书————————————————————————————————作者：————————————————————————————————日期：MBS―S100二合一光幕安全触板使用说明书上海三菱电梯有限公司1二合一光幕的功用SANSI–GM–94C型二合一电梯红外线光幕机是由A,B两个光电板(或称发射板和接收板)和一个微控制器所组成。当通电后，发射光电板和接收光电板之间就形成平行和交错的光栅(或称为光幕)的监测区，若此时在监测区内出现障碍物体时，由微控制器发出监测信号，使控制继电器动作，其电梯门处于开启状态，电梯不能起动运行，起安全保护作用。2技术参数SANSI–GM–94C型二合一红外线光幕宻度94束发射管及接收管对数32对有效检测高度1700mm有效检测水平距离0⋯4000mm最大纵向允差20mm最大横向允差3mm最大角度允差±15°响应时间≤64ms输入电压AC220V±10%，AC110V±10%，DC24V继电器输出负载能力：5A,250VAC/5A,30VDC保护等级发射和接受装置IP54电源控制盒IP31外形尺寸2070*55*22mm工作温度-20℃⋯+65℃电磁兼容性EN12015：1998EN12016：19983二合一光幕机的部件光电板(光电发射板，光电接收板)2根电源控制器盒1个光电板联接电缆线2根电源电缆线1根4安装和配线二合一光幕机部件和配线如附图1所示。5安装和配线要求安装和配线应符合所有相关的国家和行业标准规程；电源控制盒放置在轿厢顶部，并尽量接近轿厢门的适当位置，而且要用螺钉固定住；电源控制盒的电源线接到控制电源的端子上，注意电源电压的不同；A，B光电板安装于轿厢门板背侧边缘上，与门板平行，两光电板应同在一个水平面上，允差参见技术参数要术；如附图2所示。A，B光电板顶端带超软电缆的插头，插接到电源控制盒上，A，B两个插头可随意插入；A，B光电板两根超软电缆随开关门移动而有所摆动，因此，在安装时应使电缆自然弯曲，转变半径≥100mm，不应被机械部件所夹持而造成被切断或挤压；电源控制器中的继电器，有1个常开和1个常闭触头，按用户要求，接到电梯控制器的输入端子上(如重新开门回路端口)；正常状态下，二合一光幕的常闭触点应和安全触板输出串联后接到电梯控制回路中。图K1K2电源控制器外壳必须接地保护。6二合一光幕机调试检查二合一光幕机各部件安装是否正确，固定是否牢固；检查接插件和接线是否正确，端子线是否压紧；用电压表测量电源电压是否满足规定要求；在上述检查无误的情况下，才可以对光幕机通电；通电时，电源控制器中的绿灯、红灯都被点亮，遮断时红灯熄灭；当光幕被遮挡时，K1、K2应开路，当长时间被遮挡且超过预设时间时（小于3分钟），K1、K2应为通路；（见图A）当系统短路或失电时，K1、K2应为通路；（见图A）当光幕控制盒出现故障后，最终K1、K2应为通路；（见图A）当上述功能调试是不带轿门时，信号动作正常。请带上轿门运行调试，特别注意随行电缆线的运动及摆动幅度要适当。7二合一光幕机的维护透镜窗需保持干净，不应有尘埃及油垢等污物粘上；透镜窗不应有硬物划伤，清洁时需注意；光幕不动作，应检查电源是否正常，接插件接触是否良好，电缆线是否损坏等。8注意事项电源控制盒外壳必须接地良好！光电板安装应按产品的规定。9保证期在用户正确使用光幕产品的条件下，自发货之日起二年内，因制造不良不能正常工作时可免费维修或更换。控制盒
