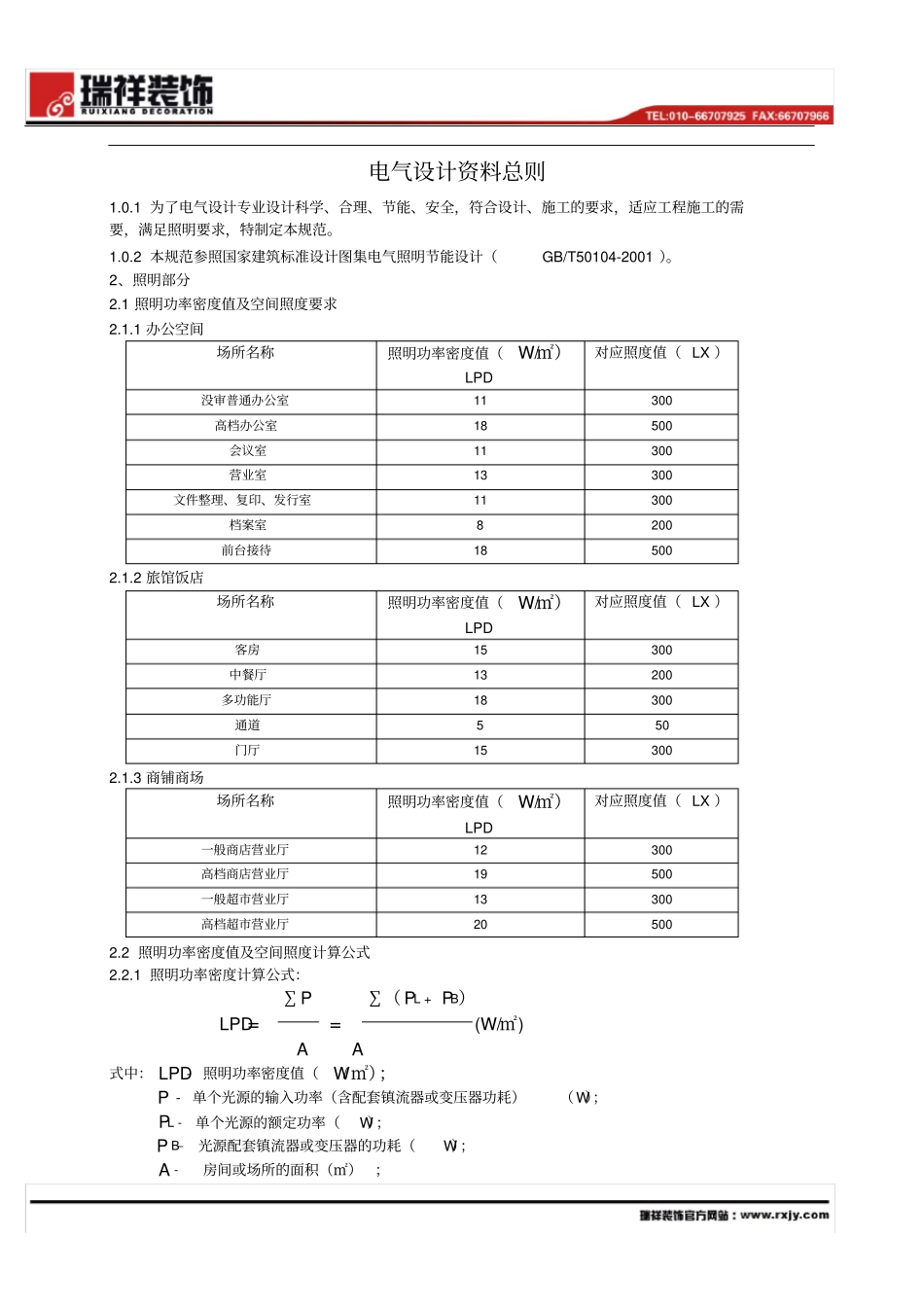

电气设计资料总则1.0.1为了电气设计专业设计科学、合理、节能、安全，符合设计、施工的要求，适应工程施工的需要，满足照明要求，特制定本规范。1.0.2本规范参照国家建筑标准设计图集电气照明节能设计（GB/T50104-2001）。2、照明部分2.1照明功率密度值及空间照度要求2.1.1办公空间场所名称照明功率密度值（W/㎡）LPD对应照度值（LX）没审普通办公室11300高档办公室18500会议室11300营业室13300文件整理、复印、发行室11300档案室8200前台接待185002.1.2旅馆饭店场所名称照明功率密度值（W/㎡）LPD对应照度值（LX）客房15300中餐厅13200多功能厅18300通道550门厅153002.1.3商铺商场场所名称照明功率密度值（W/㎡）LPD对应照度值（LX）一般商店营业厅12300高档商店营业厅19500一般超市营业厅13300高档超市营业厅205002.2照明功率密度值及空间照度计算公式2.2.1照明功率密度计算公式：∑P∑（PL+PB）LPD==(W/㎡)AA式中：LPD-照明功率密度值（W/㎡）；P-单个光源的输入功率（含配套镇流器或变压器功耗）（W）；PL-单个光源的额定功率（W）；PB–光源配套镇流器或变压器的功耗（W）；A-房间或场所的面积（㎡）；照明设计时，应逐个房间或场所按使用条件确定照度标准，选择光源、灯具、镇流器类型、规格，计算平均照度，使之符合规定的照度标准值，并使计算照度偏差不超过±10%，在按公式计算LPD值，与规定的；LPD值（现行值）对比，不超过规定值即符合要求。如果超过规定值，应调整方案，直至符合规定值为止。2.2.2平均照度计算公式：N￠UKEav=A式中：Eav–工作面上的平均照度（lx）；￠-光源光通量（lm）；N–光源数量；U–利用系数，其值见厂商样本资料，一般取0.4～0.6；A-房间或场所的面积（㎡）；K-灯具的维护系数（清洁0.8、一般0.7、污染严重0.6）2.3常规灯具灯具名称规格(L*W*H)配光源总功率（W）光通量（lm）安装间距(m)规格功率（W）格栅灯600*600*90￠26*6043*185441401.2～1.81200*300*90￠26*12132*367264001.2～1.81200*600*90￠26*12133*3610896001.2～2.0豆胆灯190*190*130--5050*～*320*191*125--2*50100--*～*452*191*125--3*50150*～*585*191*125--4*50200*～*340*340*125--4*50200*～*直插筒灯￠110E271*332000.6～1.0￠120E271*552500.6～1.1￠145E271*773400.8～1.2￠145E271*995200.8～1.2￠175E271*11116001.0～1.6￠197E271*13137001.0～1.6￠175E271*18189801.2～2.2￠197E271*242412501.2～2.4横插筒灯￠145PLC1*10105500.8～1.2￠182PLC1*13137001.0～1.6￠197PLC2*132614001.0～1.8￠220PLC2*183619801.2～2.2￠250PLC2*244828601.2～2.6灯具名称规格(L*W*H)配光源总功率（W）光通量（lm）安装间距(m)规格功率（W）天花射灯￠75G5.312V35W35--按设计要求￠85G5.312V50W50--按设计要求轨道射灯￠140G4/G5.312V10W101201.0～1.6￠140G4/G5.312V15W152201.0～1.6￠140G4/G5.312V20W202801.0～1.6￠140G4/G5.312V35W356001.0～1.6￠140G4/G5.312V50W508501.0～1.6￠140G4/G5.312V75W7513251.0～1.6工矿灯10寸、12寸、14寸、16寸、19寸E2726W2616901.4～2.2E2732W3221001.5～2.4金卤筒灯￠193R7S70705500按设计要求￠246R7S15015011500按设计要求￠278R7S15015011500按设计要求灯带（T5）--￠16*56314141200按设计要求￠16*86321211900按设计要求--￠16*116328282600按设计要求￠16*146335353300按设计要求庭院灯高度为3—4m，间距15m—20m草坪灯高度为0.8—1m，间距6m—8m3、插座面板3.1强电插座：插座的作用是为移动式电器和设备提供电源。分为单相三孔、五孔和三相四孔式及三相五孔，明装和暗装等种类。一般设计要求如下：3.1.1插座的容量一定要与用电设备容量一致，导线负载大于和等于设备负荷。3.1.2单相电源一般应采用单相三孔和五孔插座；三相电源应采用三相四孔插座。3.1.3插座的安装高度除有特殊设备或特殊场地要求外，其他均距地高度0.3M。3.1.4在特别潮湿、有易燃易爆气体和粉尘较多的场所，不应装设插座。3.1.5对于接插电源时有触电危险的场所，应采用带防护面板或带开关能自动断开电源的插座。3.1.6插座的供电支路与照明分开铺设，单独控制。控制...
