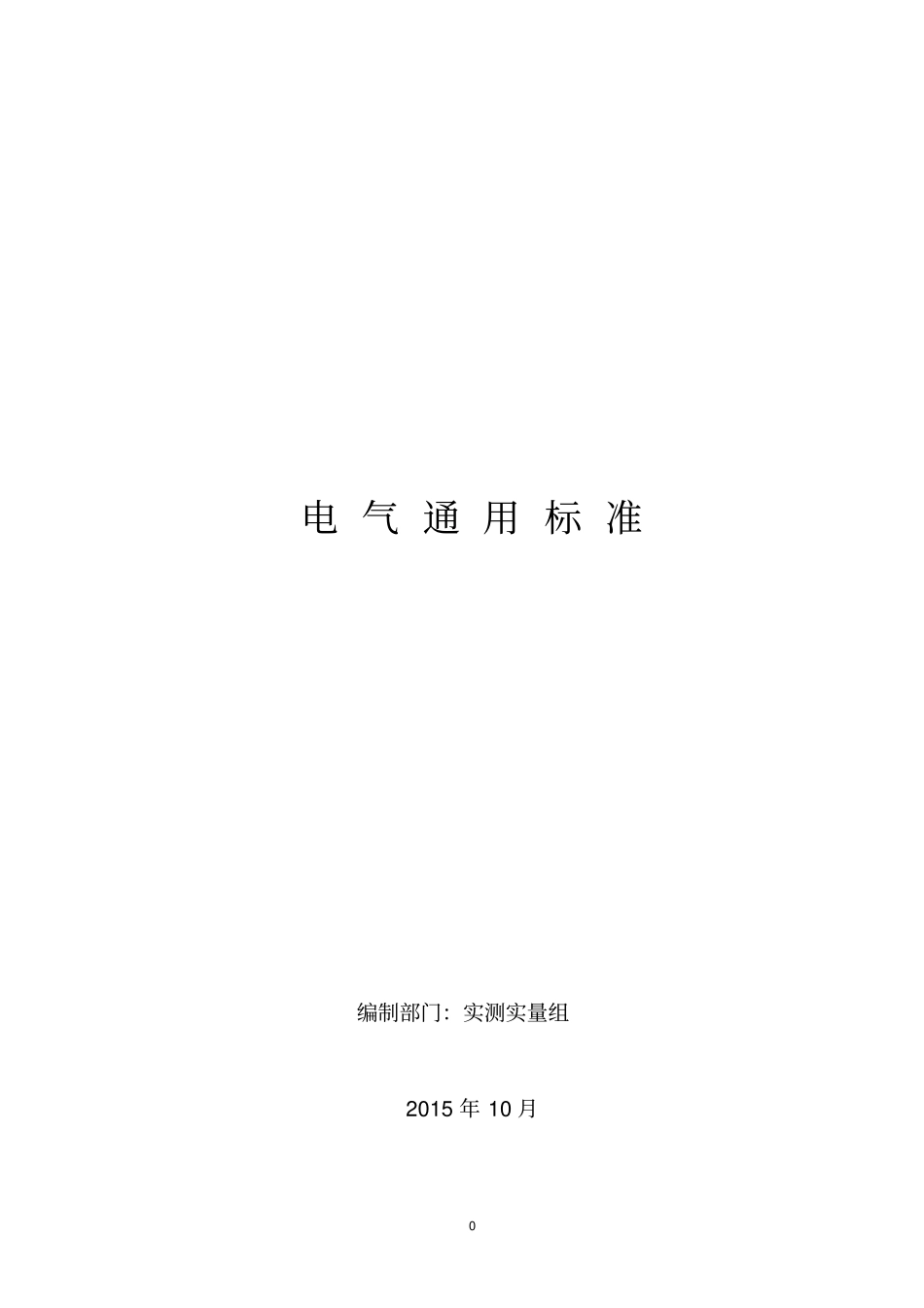

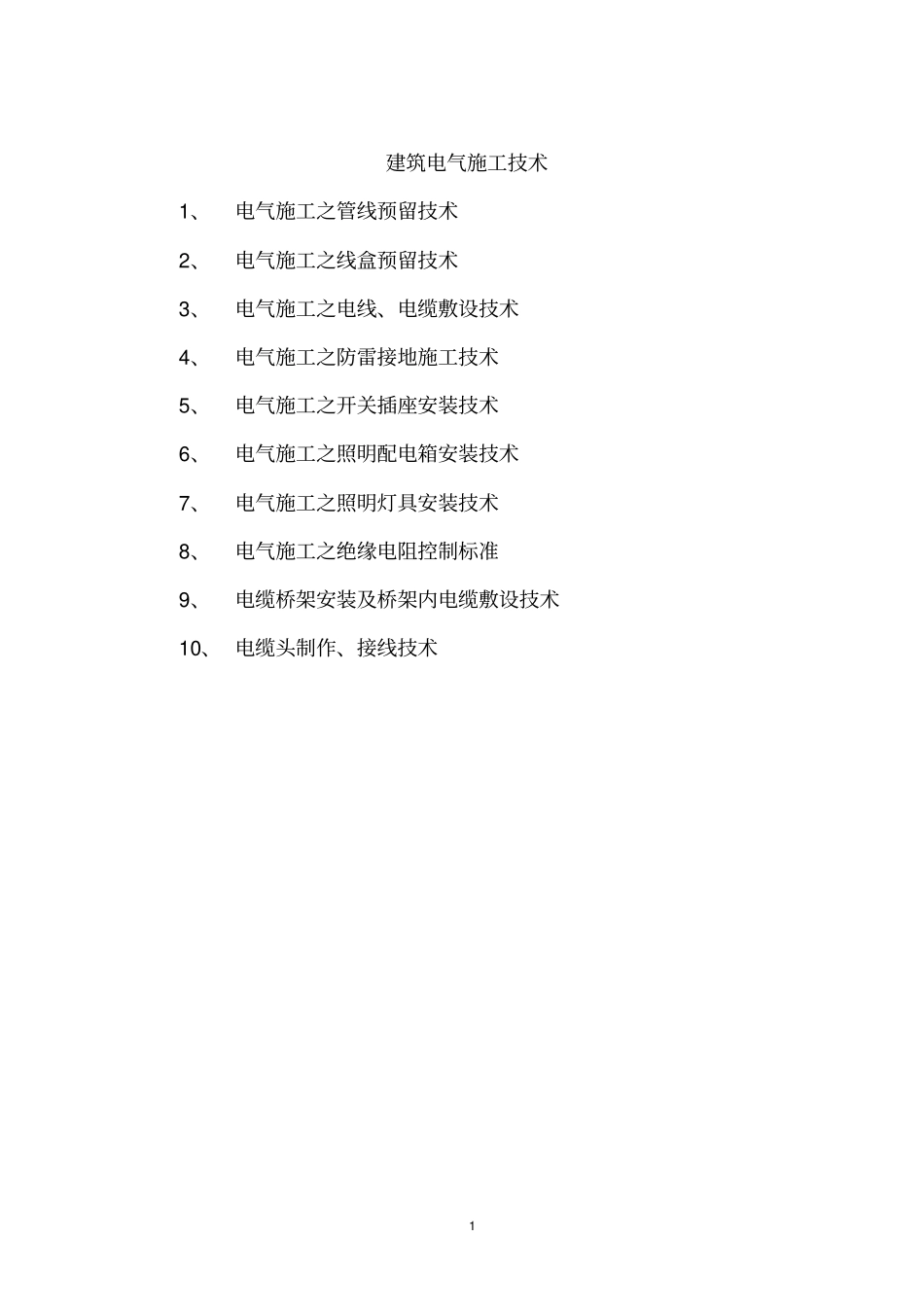

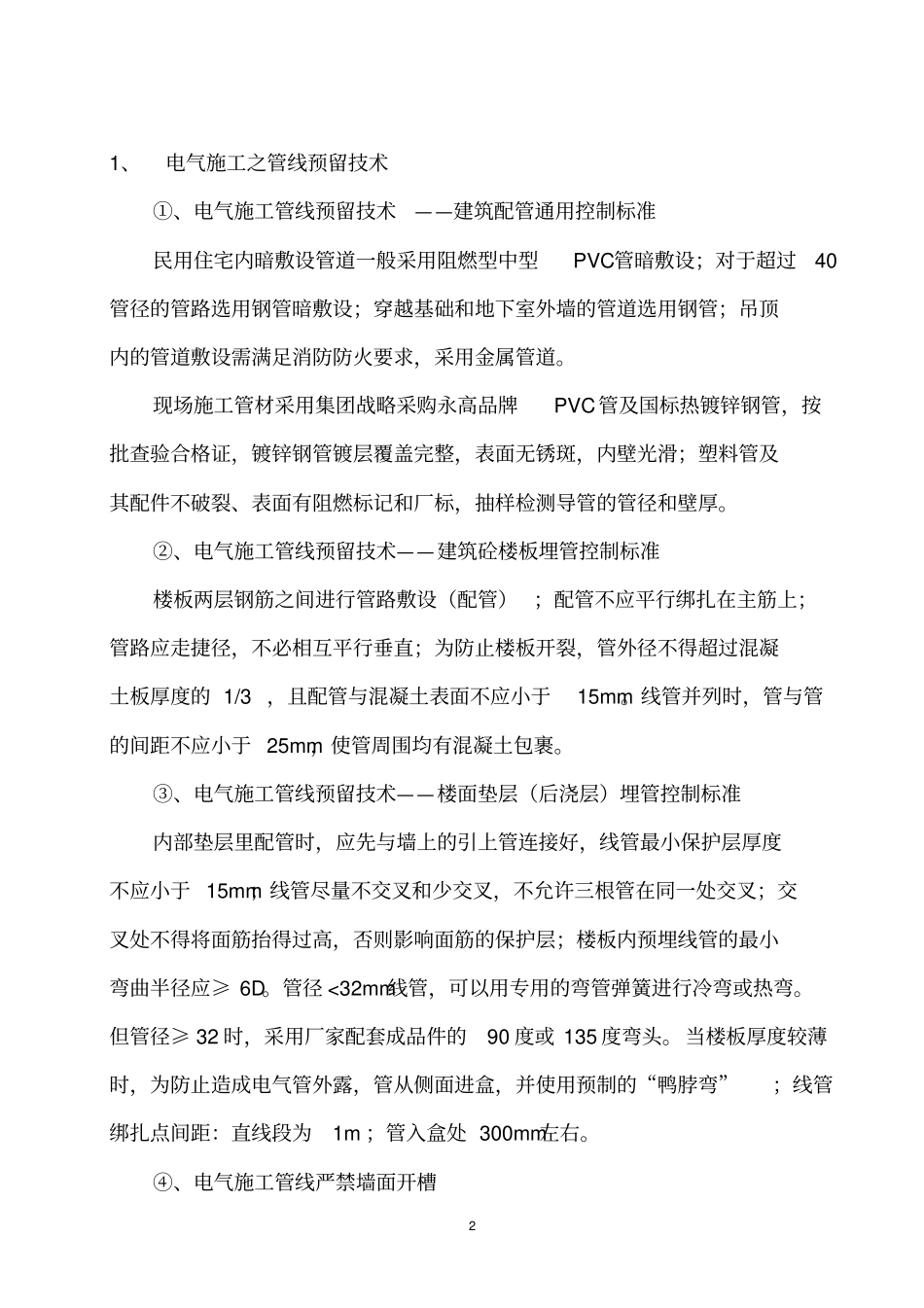

0电气通用标准编制部门：实测实量组2015年10月1建筑电气施工技术1、电气施工之管线预留技术2、电气施工之线盒预留技术3、电气施工之电线、电缆敷设技术4、电气施工之防雷接地施工技术5、电气施工之开关插座安装技术6、电气施工之照明配电箱安装技术7、电气施工之照明灯具安装技术8、电气施工之绝缘电阻控制标准9、电缆桥架安装及桥架内电缆敷设技术10、电缆头制作、接线技术21、电气施工之管线预留技术①、电气施工管线预留技术——建筑配管通用控制标准民用住宅内暗敷设管道一般采用阻燃型中型PVC管暗敷设；对于超过40管径的管路选用钢管暗敷设；穿越基础和地下室外墙的管道选用钢管；吊顶内的管道敷设需满足消防防火要求，采用金属管道。现场施工管材采用集团战略采购永高品牌PVC管及国标热镀锌钢管，按批查验合格证，镀锌钢管镀层覆盖完整，表面无锈斑，内壁光滑；塑料管及其配件不破裂、表面有阻燃标记和厂标，抽样检测导管的管径和壁厚。②、电气施工管线预留技术——建筑砼楼板埋管控制标准楼板两层钢筋之间进行管路敷设（配管）；配管不应平行绑扎在主筋上；管路应走捷径，不必相互平行垂直；为防止楼板开裂，管外径不得超过混凝土板厚度的1/3，且配管与混凝土表面不应小于15mm。线管并列时，管与管的间距不应小于25mm，使管周围均有混凝土包裹。③、电气施工管线预留技术——楼面垫层（后浇层）埋管控制标准内部垫层里配管时，应先与墙上的引上管连接好，线管最小保护层厚度不应小于15mm；线管尽量不交叉和少交叉，不允许三根管在同一处交叉；交叉处不得将面筋抬得过高，否则影响面筋的保护层；楼板内预埋线管的最小弯曲半径应≥6D。管径<32mm线管，可以用专用的弯管弹簧进行冷弯或热弯。但管径≥32时，采用厂家配套成品件的90度或135度弯头。当楼板厚度较薄时，为防止造成电气管外露，管从侧面进盒，并使用预制的“鸭脖弯”；线管绑扎点间距：直线段为1m；管入盒处300mm左右。④、电气施工管线严禁墙面开槽3小于90的砌筑墙体无法进行夹管时，需要制作砼施工。（以下图示作法严禁使用，以下工具严禁使用）2、电气施工之线盒预留技术电气施工线盒预留技术——砼墙、柱线盒埋设安装控制标准浇筑混凝土前，导管必须与线盒（箱）连接好，线盒建议采用成品的可调定位线盒，上下端各穿一根Ф6短钢筋并绑扎在主筋上，以增加在混凝土浇捣过程中线盒的整体稳固性。当盒位与钢筋网有冲突时，应将钢筋适度拨移，待盒管固定牢靠后，再将拨开的钢筋调整复位并与管盒绑牢。此方法可以大为提高一次成盒的准确性。线盒预留技术要点：①、开关及插座线盒预埋应该平直方正，收口平直，如果线盒埋深超过2cm，必须增加套盒，低于2cm可以抹灰收口平直；②、暗装开关、插座面板安装的允许偏差为：并列安装的高差不大于0.5mm；同一房间的高差不大于5mm；面板垂直度不大于0.5mm。③、面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无划伤。3、电气施工之电线、电缆敷设技术①、电气施工电线、电缆敷设技术——建筑线缆敷设控制标准穿管敷设时，绝缘导线总截面积不应超过管内截面积的40%；不同回路、4不同电压等级和交流与直流导线，不应穿于同一导管内，同一交流回路的电线应穿于同一金属导管内，三相或单相的交流电缆，不得分相单独穿于钢导管内；导线在管内不得有接头和扭结，接头应设在接线盒（箱）内。多相供电时，同一建筑物、构筑物的电线绝缘绝缘层颜色选择应一致，即保护地线（PE线）--黄绿相间色、零线—淡蓝色、A相—黄色、B相—绿色、C相—红色。接线单股10mm2、多股25mm2及以下，可与设备直接相连，以上通过接线端子，且每处不多于2根；实际连接多于2根时，应采用小母排分接。②、电气施工电线、电缆敷设技术——电缆穿墙、穿楼板防水节点用内径Ф100钢管、5厚钢板制作成止水钢套管，止水套管两端头制作成喇叭口，喇叭口突出墙(楼)面约20mm。套管与电缆之间，填充油浸麻丝，并在油浸麻丝外增加一道环氧树脂堵料（电力做法，注电力验收点），或在外圈100~150mm（距管口向内尺寸）使用防水水泥填堵，后开孔使用加压注胶防水膨胀剂，已达到防渗漏效果。电缆保护管固定点间距为1.5m...
