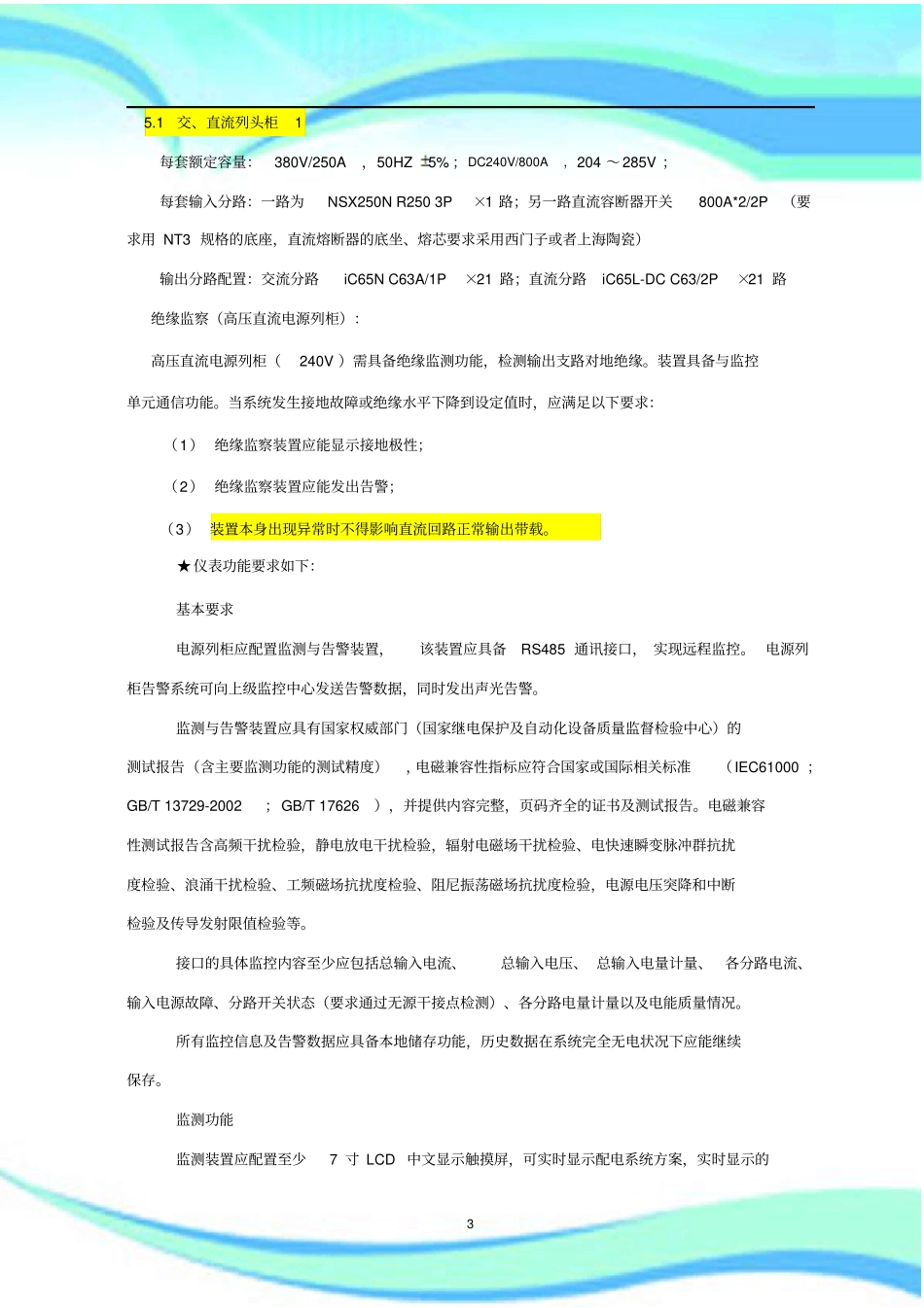

电源列头柜-配置说明2————————————————————————————————作者：————————————————————————————————日期：35.1交、直流列头柜1每套额定容量：380V/250A，50HZ5%；DC240V/800A，204～285V；每套输入分路：一路为NSX250NR2503P×1路；另一路直流容断器开关800A*2/2P（要求用NT3规格的底座，直流熔断器的底坐、熔芯要求采用西门子或者上海陶瓷）输出分路配置：交流分路iC65NC63A/1P×21路；直流分路iC65L-DCC63/2P×21路绝缘监察（高压直流电源列柜）：高压直流电源列柜（240V）需具备绝缘监测功能，检测输出支路对地绝缘。装置具备与监控单元通信功能。当系统发生接地故障或绝缘水平下降到设定值时，应满足以下要求：（1）绝缘监察装置应能显示接地极性；（2）绝缘监察装置应能发出告警；（3）装置本身出现异常时不得影响直流回路正常输出带载。★仪表功能要求如下：基本要求电源列柜应配置监测与告警装置，该装置应具备RS485通讯接口，实现远程监控。电源列柜告警系统可向上级监控中心发送告警数据，同时发出声光告警。监测与告警装置应具有国家权威部门（国家继电保护及自动化设备质量监督检验中心）的测试报告（含主要监测功能的测试精度），电磁兼容性指标应符合国家或国际相关标准（IEC61000；GB/T13729-2002；GB/T17626），并提供内容完整，页码齐全的证书及测试报告。电磁兼容性测试报告含高频干扰检验，静电放电干扰检验，辐射电磁场干扰检验、电快速瞬变脉冲群抗扰度检验、浪涌干扰检验、工频磁场抗扰度检验、阻尼振荡磁场抗扰度检验，电源电压突降和中断检验及传导发射限值检验等。接口的具体监控内容至少应包括总输入电流、总输入电压、总输入电量计量、各分路电流、输入电源故障、分路开关状态（要求通过无源干接点检测）、各分路电量计量以及电能质量情况。所有监控信息及告警数据应具备本地储存功能，历史数据在系统完全无电状况下应能继续保存。监测功能监测装置应配置至少7寸LCD中文显示触摸屏，可实时显示配电系统方案，实时显示的4主进线回路及各分支配电回路的电流、电压、电度、有功功率、无功功率、视在功率、功率因数、三相电压、电流、零线电流、漏电流、零地电压、电流不平衡率、频率，负载百分比、谐波分量（高至31次仅总进线回路需要）以及需量测量显示和最值记录功能，显示值精确到0.1A（0.01kVA），刷新频率不低于1次／s。可实时以一次系统图的方式直观显示主回路及所有支路开关状态及实时电参量。人机界面采用柜门嵌入的安装方式，以便通过触摸屏进行参数的查看与设定。进线回路精度要求：电压0.2%，电流0.2%，电能0.5%，功率0.5%。出线回路精度要求：电流0.5%，电能0.5%，功率0.5%。用于电流测量的互感器精度应不低于0.2%。告警功能1）监测装置够根据预先设定的保护值，对主进线及分支回路实现两级（上限、上上限，下限、下下限）告警，并在人机界面的触摸屏幕上显示故障信息，装置本体发出声光告警功能，声音告警可通过触摸屏手动解除，光告警必须在故障告警应能自动恢复。2）声光报警信号，且具有重复性告警不阻塞功能，即原已发出的告警信号未消除而人为地关断了告警声信号期间，又产生新的告警信号时，会再次自动地发出声告警信号。3）主要检测的需要及时告警的参量主要有：主进线回路的输入过压、欠压、过负荷、低负荷（均为两级报警）报警，输入频率超限报警、缺相报警、开关跳闸报警，零线过电流报警等；各分支回路的两级过负荷报警（上限、上上限）、两级低负荷报警（下限、下上限）、开关异常断开报警。4）具有实时报警显示与事件记录功能，方便判断与查询故障类型，并可记录5000条以上历史信息；所有数据断电能够长期保存。★品牌推荐：施耐德BCPM、艾默生SPM（SM）、珠海派诺PMAC201/203系列之一的产品。柜体外形尺寸要求：2500x400x1200mm；进线方式：自由进出线5.3交流列头柜1每套额定容量：380V/250A，50HZ5%；每套输入分路：一路为NSX250NR2503P×2路；5输出分路配置：交流分路iC65NC63A/1P×42路；★仪表功能要求如下：基本要求电源列柜应配置监测与告警装置，该装置应...
