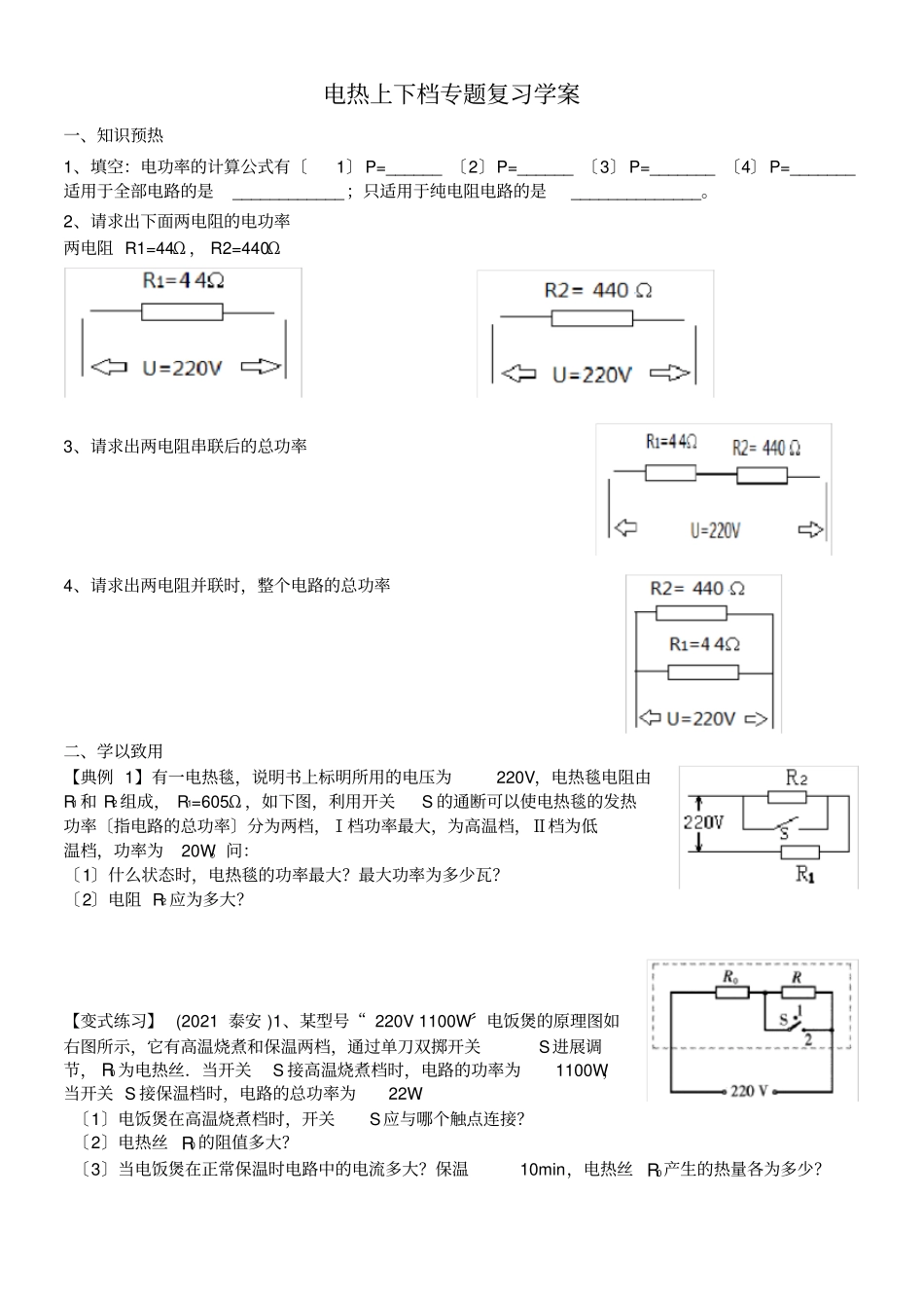

电热上下档专题复习学案一、知识预热1、填空：电功率的计算公式有〔1〕P=______〔2〕P=______〔3〕P=_______〔4〕P=_______适用于全部电路的是____________；只适用于纯电阻电路的是______________。2、请求出下面两电阻的电功率两电阻R1=44Ω，R2=440Ω3、请求出两电阻串联后的总功率4、请求出两电阻并联时，整个电路的总功率二、学以致用【典例1】有一电热毯，说明书上标明所用的电压为220V，电热毯电阻由R1和R2组成，R1=605Ω，如下图，利用开关S的通断可以使电热毯的发热功率〔指电路的总功率〕分为两档，Ⅰ档功率最大，为高温档，Ⅱ档为低温档，功率为20W。问：〔1〕什么状态时，电热毯的功率最大？最大功率为多少瓦？〔2〕电阻R2应为多大？【变式练习】(2021泰安)1、某型号“220V1100W〞电饭煲的原理图如右图所示，它有高温烧煮和保温两档，通过单刀双掷开关S进展调节，R0为电热丝．当开关S接高温烧煮档时，电路的功率为1100W，当开关S接保温档时，电路的总功率为22W．〔1〕电饭煲在高温烧煮档时，开关S应与哪个触点连接？〔2〕电热丝R0的阻值多大？〔3〕当电饭煲在正常保温时电路中的电流多大？保温10min，电热丝R0产生的热量各为多少？【典例2】如下图是一种节能型家用电饭煲及简化的电路图．家庭电路电压为220V，R2工作时的阻值为88Ω，电饭煲保温状态时的功率为40W。求：〔1〕当S1、S2都闭合时，处于______状态；当只闭合S1时，处于________状态．．〔2〕高温加热状态时，通过R2的电流是多大？〔3〕高温加热状态时，电饭煲消耗的总功率是多大？〔4〕R1的阻值是多少Ω【变式练习2】〔2021潍坊〕小明家的电热饮水机，有加热和保温两种工作状态，饮水机热水箱内水温到达92℃时开关S1自动断开，处于保温状态；当水温降至一定温度t时，S1又闭合重新加热．饮水机的铭牌数据与电路原理图如下：⑴求电阻R1的阻值；⑵求正常加热时通过饮水机的电流；⑶在无人取水情况下，饮水机重新加热一次的时间为5min．加热一次消耗的电能是多少？三、当堂检测〔2021临沂〕右表为一台电烤箱的铭牌，其内部简化电路如下图，R1和R2均为电热丝．〔1〕当闭合开关______时是高温档；当闭合开关______时是低温档〔2〕求在高温档时正常工作10min所消耗电能．〔3〕求电路中R1的阻值．〔4〕求电烤箱在低温档正常工作时，电路中的电流和电阻R2的功率．热水箱水量额定电压加热时功率保温时功率2kg220V440W40W220VSR1S1R2
