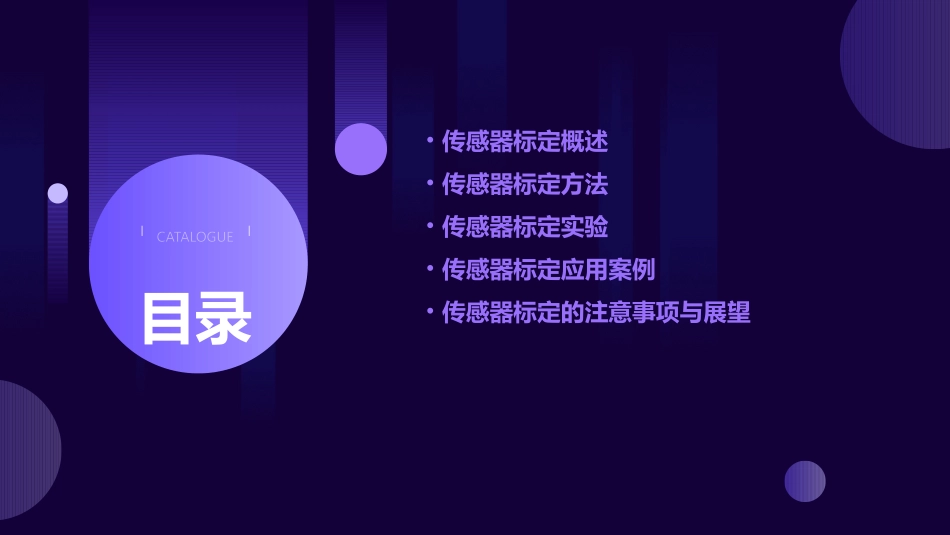

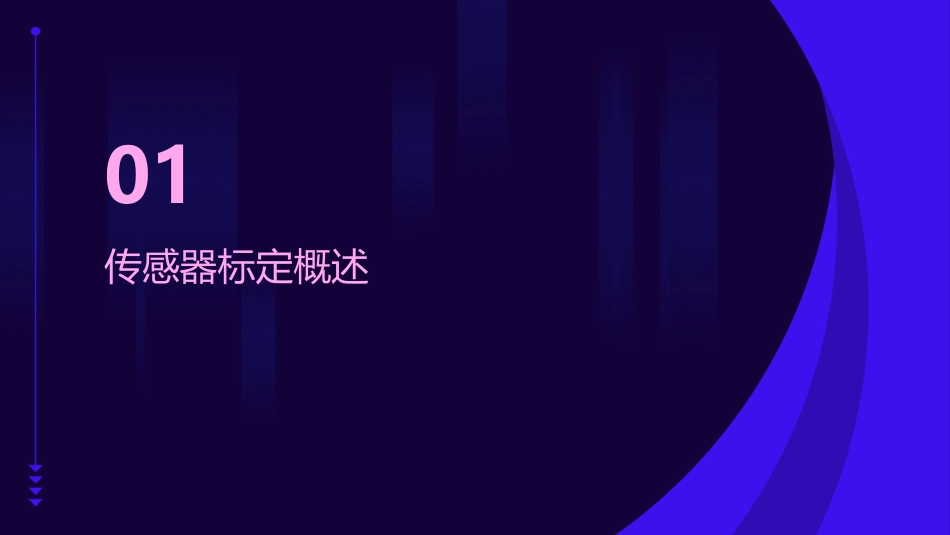

传感器的标定课件CATALOGUE目录•传感器标定概述•传感器标定方法•传感器标定实验•传感器标定应用案例•传感器标定的注意事项与展望01传感器标定概述•传感器标定定义：传感器标定是指通过一系列已知的标准输入和输出值，对传感器的测量性能进行校准和验证的过程。传感器标定的定义确保传感器测量结果的准确性和可靠性，提高测量精度。目的通过对传感器进行标定，可以发现传感器存在的误差，并进行修正，提高传感器测量精度，保证测量结果的准确性。意义传感器标定的目的和意义通过比较标准输入和输出值与传感器实际测量值，计算出传感器的误差，并对误差进行修正。静态标定和动态标定。静态标定是指对传感器在静止状态下的性能进行标定，动态标定是指在实际工作状态下对传感器性能进行标定。传感器标定的基本原理标定方法基本原理02传感器标定方法定义静态标定是在传感器处于静止状态下进行的，通过施加已知的标准输入量，测量传感器的输出量，从而确定传感器的静态特性参数。选择已知的标准输入量，如压力、温度、位移等。将标准输入量施加到传感器上。记录传感器的输出量，如电压、电流、频率等。根据测量数据，分析传感器的静态特性参数，如灵敏度、线性度、迟滞等。1.选择标准输入量3.测量输出量4.分析数据2.施加标准输入量静态标定0102定义动态标定是在传感器处于动态状态下进行的，通过施加已知的动态输入量，测量传感器的动态输出量，从而确定传感器的动态特性参数。1.选择动态输入量选择已知的动态输入量，如正弦波、方波、阶跃波等。2.施加动态输入量将动态输入量施加到传感器上。3.测量动态输出量记录传感器的动态输出量，如振动、声音等。4.分析数据根据测量数据，分析传感器的动态特性参数，如频率响应、相位滞后、阻尼比等。030405动态标定03传感器标定实验传感器标定设备包括传感器标定架、标准测力计、标准温度计等。环境要求实验室应具备恒温、恒湿、低震动、低噪音等条件，以确保实验结果的准确性。实验设备与环境要求数据处理与分析对实验数据进行处理与分析，计算传感器的各项性能指标。进行标定实验按照规定的步骤进行标定实验，记录实验数据。设定初始参数根据实验要求设定初始参数，如初始力值、初始温度等。准备工作检查实验设备是否完好，确保电源、气源等正常工作。安装传感器将待标定的传感器安装在标定架上，确保传感器与标定架连接牢固。实验步骤去除异常数据，确保数据的有效性和准确性。数据清洗将实验数据转换为统一格式，便于后续分析。数据转换利用统计分析方法对实验数据进行处理，计算传感器的线性度、重复性、灵敏度等性能指标。数据分析根据计算出的性能指标对传感器的性能进行评估，判断其是否满足使用要求。结果评估实验数据处理与分析04传感器标定应用案例总结词压力传感器在工业控制、航空航天、气象监测等领域应用广泛，其性能直接影响测量精度和系统稳定性。详细描述压力传感器的标定主要是通过比较标准压力值与传感器输出值，调整传感器参数以减小误差。标定过程中，需要考虑温度、湿度、气压等环境因素对传感器性能的影响，并采取相应措施进行补偿。案例一：压力传感器的标定温度传感器广泛应用于温度控制、环境监测、科学研究等领域，其准确性和稳定性对测量结果至关重要。总结词温度传感器的标定主要是通过比较标准温度值与传感器输出值，调整传感器参数以减小误差。标定过程中，需要关注不同温度范围下的传感器线性度和灵敏度，以及环境因素对传感器性能的影响。详细描述案例二：温度传感器的标定总结词流量传感器在流量测量和控制领域应用广泛，其准确性和可靠性对生产过程和能源消耗具有重要影响。详细描述流量传感器的标定主要是通过比较标准流量值与传感器输出值，调整传感器参数以减小误差。标定过程中，需要考虑流体特性、管道阻力、温度等因素对传感器性能的影响，并采取相应措施进行补偿。同时，还需要关注流量传感器的重复性和响应时间等性能指标。案例三：流量传感器的标定05传感器标定的注意事项与展望传感器标定的注意事项标定过程中，要确保使用的传感器精度符合要求，避免误差过大影响测量结果。标定过程中，要...
