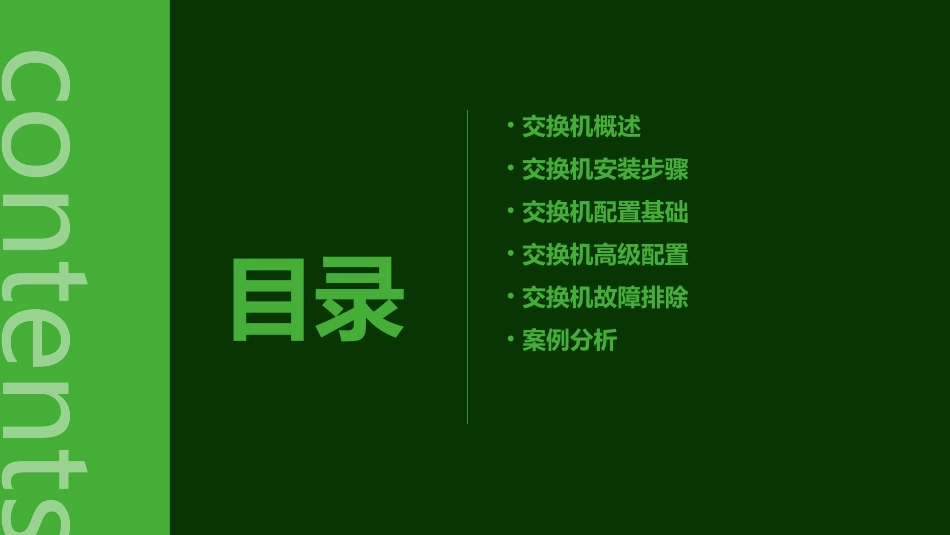

交换机的安装与配置重点课件contents目录•交换机概述•交换机安装步骤•交换机配置基础•交换机高级配置•交换机故障排除•案例分析CHAPTER交换机概述01交换机基于数据链路层（MAC层）进行工作，能够识别和转发特定节点的数据帧。交换机能够学习网络节点的MAC地址，并建立和维护一个MAC地址表，以便快速转发数据帧。交换机是一种网络设备，用于连接多个网络节点，实现数据交换和传输。交换机定义交换机类型按照传输速率分类可以分为快速以太网交换机、千兆以太网交换机、万兆以太网交换机等。按照应用分类可以分为接入交换机、汇聚交换机和核心交换机。按照结构分类可以分为固定端口的交换机和模块化交换机。123交换机通过监听网络中的数据帧，学习节点的MAC地址。当交换机收到一个数据帧时，会根据目的MAC地址查找MAC地址表，找到对应的端口后将数据帧转发到该端口。如果目的MAC地址不在MAC地址表中，交换机将会广播该数据帧。交换机工作原理CHAPTER交换机安装步骤02连接电源将交换机电源线连接到电源插座，确保电源电压符合交换机要求。连接网线将网线连接到交换机的相应端口，另一端连接到计算机或其他网络设备。确定交换机安装位置选择一个通风良好、无强烈震动、无强电磁干扰的环境，并确保有足够的空间供交换机散热。硬件安装0102连接电缆在连接电缆时，要遵循T568A或T568B标准，以确保数据传输的稳定性和可靠性。使用合适的网线类型和长度，根据实际需求选择Cat5e、Cat6等类型网线，并确保长度合适。电源与接地确保交换机接地良好，以防止静电和电磁干扰对设备造成损坏。定期检查交换机电源，确保电源电压稳定，避免因电源问题导致设备故障。根据交换机品牌和型号，下载相应的软件安装程序，并按照提示进行安装。配置交换机的IP地址、用户名和密码等基本参数，以便于远程管理和维护。根据实际需求，配置交换机的VLAN、端口绑定、流量控制等功能，以提高网络性能和安全性。软件安装与配置CHAPTER交换机配置基础03CLI（命令行接口）：交换机提供了一个命令行界面，用户可以通过该界面输入命令来配置和管理交换机。命令行接口是交换机配置的基础，通过CLI，用户可以查看交换机的运行状态、配置网络参数、管理交换机端口等。常见的命令行接口包括控制台接口、Telnet和SSH等。010203命令行接口特权模式比用户模式更高级，允许用户查看交换机的详细信息和配置一些基本参数。端口配置模式允许用户配置交换机的端口参数，如端口号、端口类型、端口速率等。全局配置模式允许用户配置交换机的全局参数，如主机名、IP地址等。用户模式最基本的模式，允许用户查看交换机的基本信息，但不能进行任何修改。配置模式基本配置命令交换机的基本配置命令包括设置主机名、设置密码、配置IP地址等。这些命令是进行交换机配置的基础，必须熟练掌握。CHAPTER交换机高级配置04根据网络需求，将交换机上的端口划分到不同的VLAN中，实现逻辑隔离。VLAN划分VLAN间路由VLAN数据封装配置VLAN间路由，实现不同VLAN之间的通信。根据VLAN类型（如Access、Trunk），配置不同类型的数据封装方式。030201VLAN配置配置静态路由，实现特定路由需求。静态路由配置动态路由协议，如OSPF、BGP等，实现大规模网络的路由管理。动态路由配置路由汇总，减少路由表的大小，提高路由器的性能。路由汇总路由配置配置ACL，实现对进出交换机的数据包进行过滤和限制。访问控制列表（ACL）配置端口安全，防止未经授权的设备接入网络。端口安全采用加密技术，如IPSec、SSL等，保护数据传输的安全性。加密技术安全性配置03拥塞避免配置拥塞避免机制，防止网络拥塞的发生。01优先级队列配置优先级队列，保证重要数据的优先传输。02流量整形配置流量整形，控制进出交换机的数据流量。QoS配置CHAPTER交换机故障排除05观察交换机的外观，检查电源、线缆连接等是否正常。初步检查根据LED灯的状态判断故障类型，如端口状态、电源状态等。诊断LED灯使用命令行工具进入交换机配置模式，检查配置文件和系统日志。命令行界面如果怀疑是硬件故障，尝试更换可能损坏的部件。硬件替换故障排除步骤检查端口连接的线缆和设备，确保连接正常，端...
