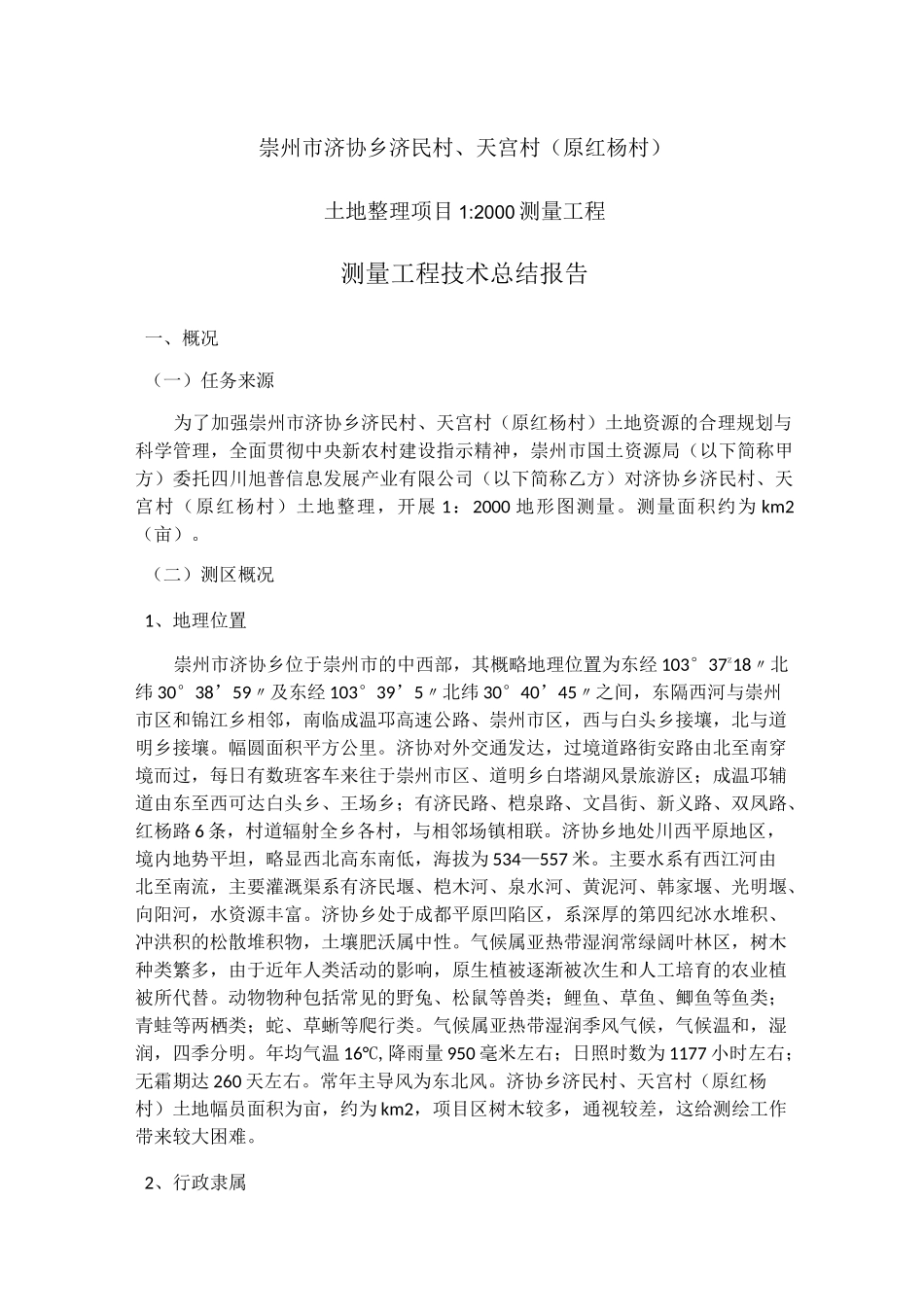

崇州市济协乡济民村、天宫村（原红杨村）土地整理项目1:2000测量工程测量工程技术总结报告一、概况（一）任务来源为了加强崇州市济协乡济民村、天宫村（原红杨村）土地资源的合理规划与科学管理，全面贯彻中央新农村建设指示精神，崇州市国土资源局（以下简称甲方）委托四川旭普信息发展产业有限公司（以下简称乙方）对济协乡济民村、天宫村（原红杨村）土地整理，开展1：2000地形图测量。测量面积约为km2（亩）。（二）测区概况1、地理位置崇州市济协乡位于崇州市的中西部，其概略地理位置为东经103°37z18〃北纬30°38’59〃及东经103°39’5〃北纬30°40’45〃之间，东隔西河与崇州市区和锦江乡相邻，南临成温邛高速公路、崇州市区，西与白头乡接壤，北与道明乡接壤。幅圆面积平方公里。济协对外交通发达，过境道路街安路由北至南穿境而过，每日有数班客车来往于崇州市区、道明乡白塔湖风景旅游区；成温邛辅道由东至西可达白头乡、王场乡；有济民路、桤泉路、文昌街、新义路、双凤路、红杨路6条，村道辐射全乡各村，与相邻场镇相联。济协乡地处川西平原地区，境内地势平坦，略显西北高东南低，海拔为534—557米。主要水系有西江河由北至南流，主要灌溉渠系有济民堰、桤木河、泉水河、黄泥河、韩家堰、光明堰、向阳河，水资源丰富。济协乡处于成都平原凹陷区，系深厚的第四纪冰水堆积、冲洪积的松散堆积物，土壤肥沃属中性。气候属亚热带湿润常绿阔叶林区，树木种类繁多，由于近年人类活动的影响，原生植被逐渐被次生和人工培育的农业植被所代替。动物物种包括常见的野兔、松鼠等兽类；鲤鱼、草鱼、鲫鱼等鱼类；青蛙等两栖类；蛇、草蜥等爬行类。气候属亚热带湿润季风气候，气候温和，湿润，四季分明。年均气温16°C,降雨量950毫米左右；日照时数为1177小时左右；无霜期达260天左右。常年主导风为东北风。济协乡济民村、天宫村（原红杨村）土地幅员面积为亩，约为km2，项目区树木较多，通视较差，这给测绘工作带来较大困难。2、行政隶属成都市崇州市济协乡。3、已经完成工作量1）GPS控制测量；2）图根控制测量；3）1：2000地形图测量，平方公里；3）项目区界桩测量；4）面积分类统计。二、作业技术依据1）《地籍测绘规范》CH5002-94：2）《测绘技术总结编写规定》CH/T1001—1005：3）《全球定位系统（GPS）测量规范》GB/T18314—2001（下称《GPS规范》）；4）《1：500、1：1000、1：2000地形图图式》GB/T7929〜1995（下称《图式》）：5）《城市测量规范》CJJ8-99：6）《全国土地利用现状分类》（过渡时期适用）；7）《四川省勘测定界技术要则》；8）《土地利用现状调查技术规程》；9）成土资发[2005]362号“关于印发《成都市土地开发整理测量技术规程》的通知”。10）《土地整理项目上交工作图补充要求》2007年1月15日成都市土地开发整治服务中心文件。三、现有资料分析和利用1、现有收集到四川省四川省测绘档案资料馆提供的控制点成果，尖峰山（JFS）位于崇州市三郎镇境内，向家河坝（XJHB）位于怀远镇境内。上述各点均保存完好。两起算点坐标如下表：点名等级XYH尖峰山（JFS）III向家河坝（XJHB）III两点可作为本测区的平面和高程起算点，互相检验。2、项目区1：10000土地利用现状图，其中包括已有的权属界线数据，可作为本次测量工作控制选点和确定测区范围的工作底图。三、技术方案1、GPS引点说明本项目的首级控制点是四川省测绘档案资料馆提供，尖峰山（JFS）和向家河坝（XJHB）两点埋石保存完好。两控制点离测区的距离在GPS控制测量的E级控制网边长限差内，可直接与本项目区中所选的控制点进行联测，GPS控制测量按照《GPS规范》中的相关规定执行。2、GPS控制测量GPS控制测量按E级GPS测量精度要求进行布测，平面控制系统为1980西安坐标系。1）控制点的命名、编号E级GPS点号按GPS01,GPS02,GPS03,……流水命名。2）控制点的设置控制点的布设除网型满足有关的规定外，所设标志均按《GPS规范》中的要求布设。3）GPS测量根据相关测量技术要求，结合本公司实际，本项目GPS控制网采用GPS静态测量方法，投入4台华测X20型接收机，以边连式网型布设控制网，同一时段同步观测45分钟以上...
