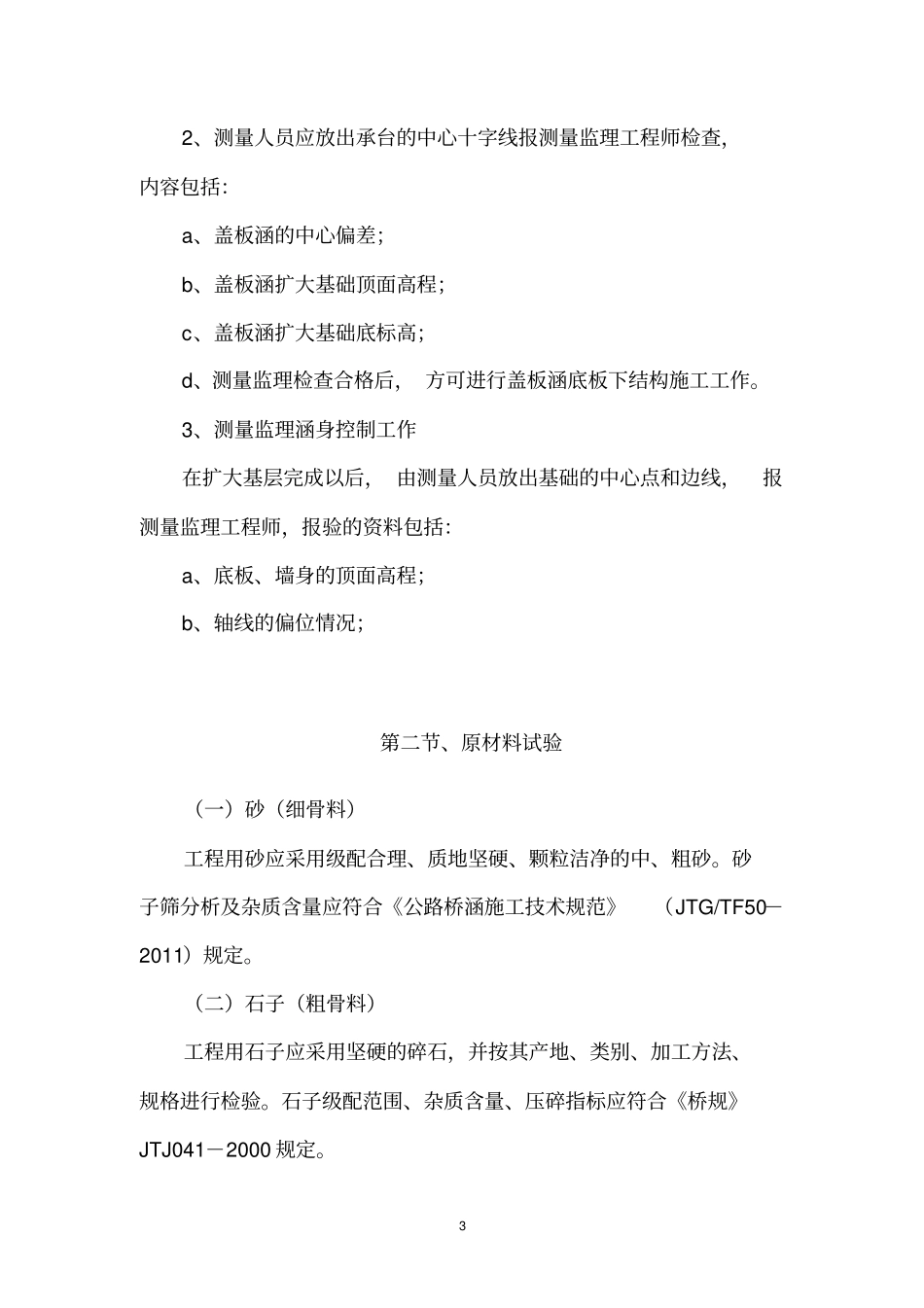

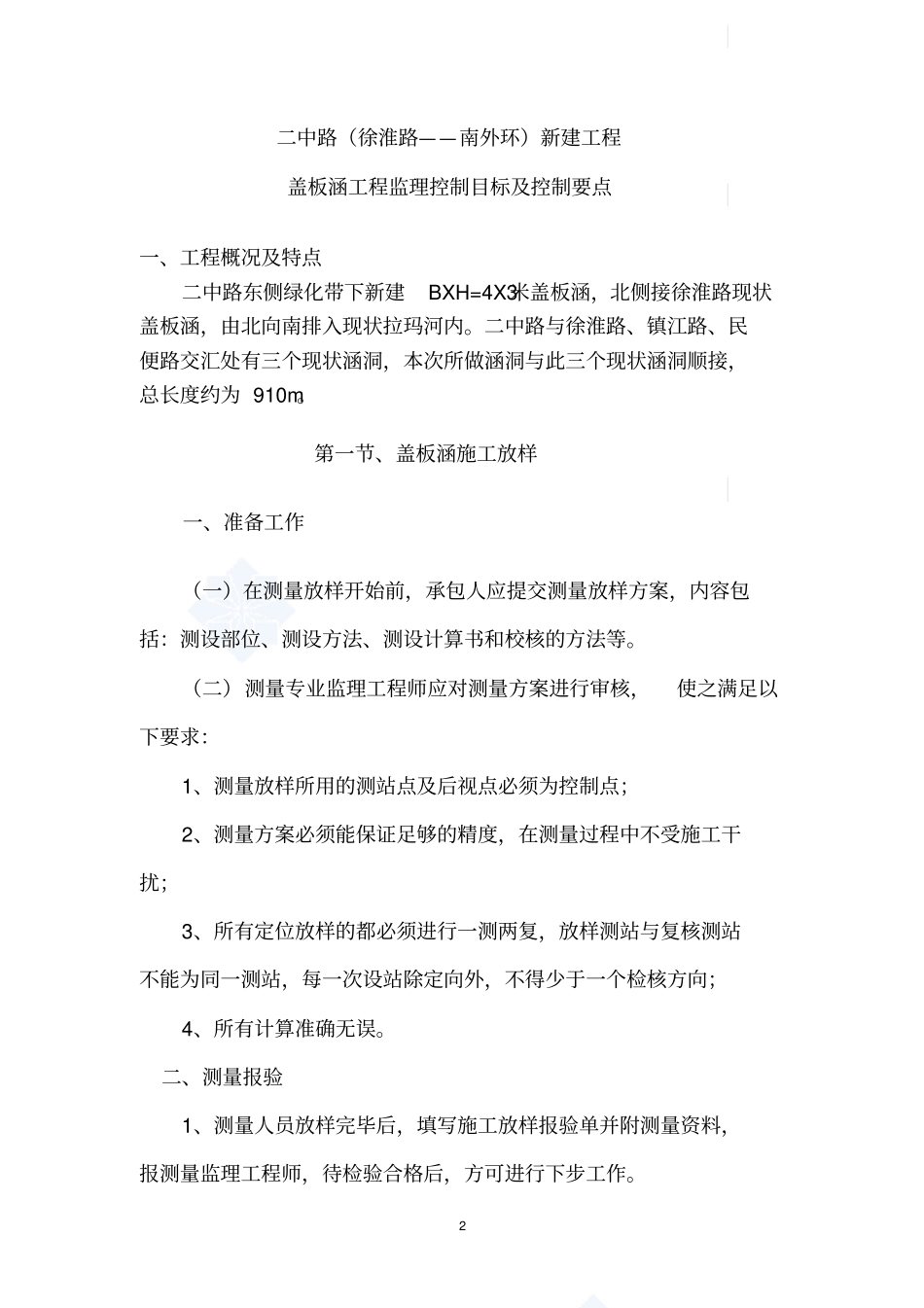

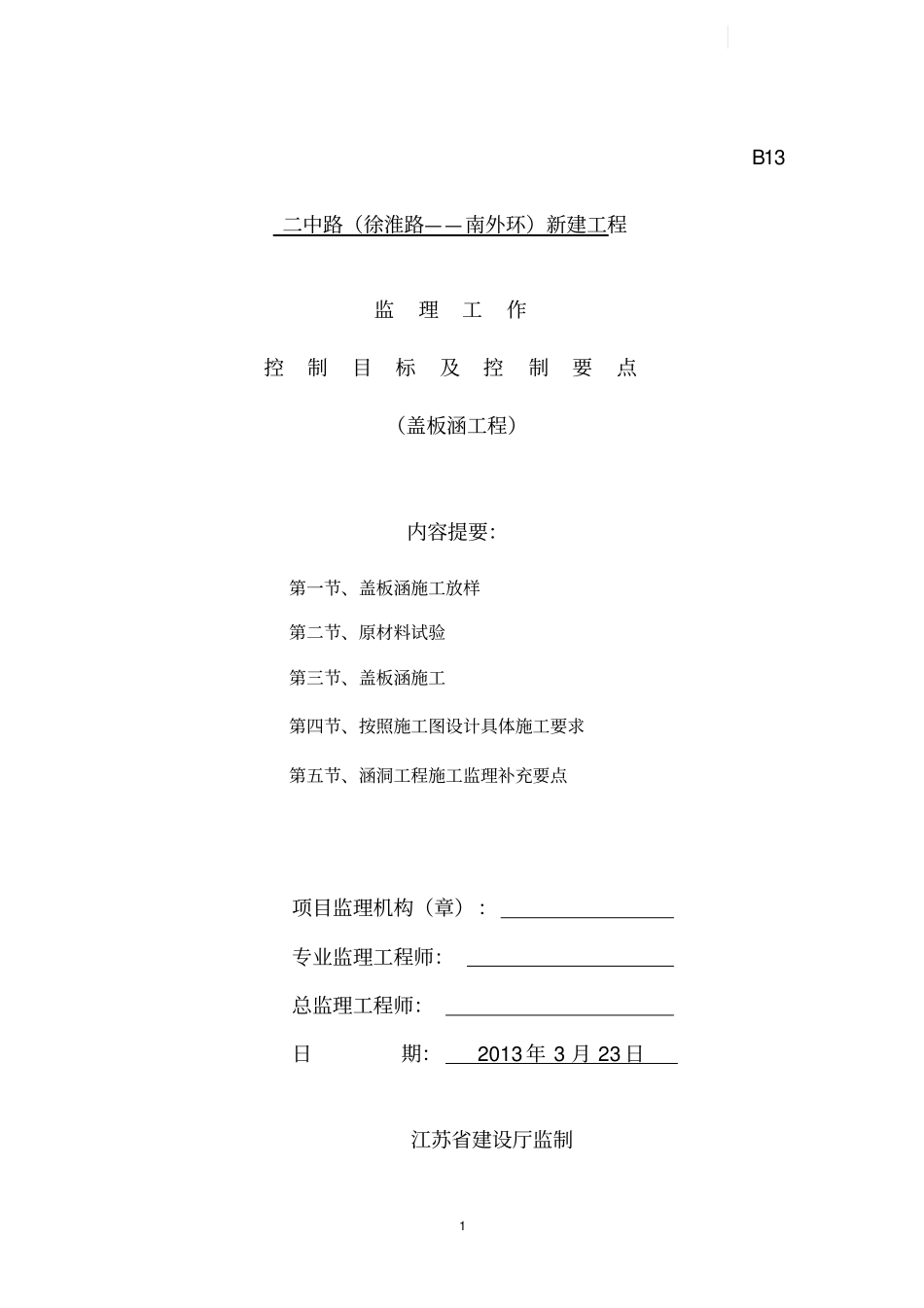

1B13二中路（徐淮路——南外环）新建工程监理工作控制目标及控制要点（盖板涵工程）内容提要：第一节、盖板涵施工放样第二节、原材料试验第三节、盖板涵施工第四节、按照施工图设计具体施工要求第五节、涵洞工程施工监理补充要点项目监理机构（章）：专业监理工程师：总监理工程师：日期：2013年3月23日江苏省建设厅监制2二中路（徐淮路——南外环）新建工程盖板涵工程监理控制目标及控制要点一、工程概况及特点二中路东侧绿化带下新建BXH=4X3米盖板涵，北侧接徐淮路现状盖板涵，由北向南排入现状拉玛河内。二中路与徐淮路、镇江路、民便路交汇处有三个现状涵洞，本次所做涵洞与此三个现状涵洞顺接，总长度约为910m。第一节、盖板涵施工放样一、准备工作（一）在测量放样开始前，承包人应提交测量放样方案，内容包括：测设部位、测设方法、测设计算书和校核的方法等。（二）测量专业监理工程师应对测量方案进行审核，使之满足以下要求：1、测量放样所用的测站点及后视点必须为控制点；2、测量方案必须能保证足够的精度，在测量过程中不受施工干扰；3、所有定位放样的都必须进行一测两复，放样测站与复核测站不能为同一测站，每一次设站除定向外，不得少于一个检核方向；4、所有计算准确无误。二、测量报验1、测量人员放样完毕后，填写施工放样报验单并附测量资料，报测量监理工程师，待检验合格后，方可进行下步工作。32、测量人员应放出承台的中心十字线报测量监理工程师检查，内容包括：a、盖板涵的中心偏差；b、盖板涵扩大基础顶面高程；c、盖板涵扩大基础底标高；d、测量监理检查合格后，方可进行盖板涵底板下结构施工工作。3、测量监理涵身控制工作在扩大基层完成以后，由测量人员放出基础的中心点和边线，报测量监理工程师，报验的资料包括：a、底板、墙身的顶面高程；b、轴线的偏位情况；第二节、原材料试验（一）砂（细骨料）工程用砂应采用级配合理、质地坚硬、颗粒洁净的中、粗砂。砂子筛分析及杂质含量应符合《公路桥涵施工技术规范》（JTG/TF50－2011）规定。（二）石子（粗骨料）工程用石子应采用坚硬的碎石，并按其产地、类别、加工方法、规格进行检验。石子级配范围、杂质含量、压碎指标应符合《桥规》JTJ041－2000规定。4（三）水泥工程所用水泥，必须符合国家技术标准的要求。水泥标号的选用，应以使所配制的砼强度达到要求、收缩性小、和易性好和节省水泥为原则。水泥厂家的选定，应通过施工单位、监理单位和业主中心试验室三家抽检合格以后确定。（四）外加剂工程所用外加剂，必须经有关部门检验并附有产品合格证书，其质量应符合现行《混凝土外加剂》（GB8076-1991）的规定，其标准按照《桥规》（JTG/TF50-2011）规定。（五）钢筋工程用钢筋应具有出厂质量证明书，出厂合格证，其力学性能必须符合国家标准，钢筋及其焊接接头各项质量指标应经检验合格后方可使用。钢筋堆放及加工场地必须进行硬化处理，并且有良好的排水措施，以免材料受污染锈独，钢筋堆放时其下面必须垫有枕木第三节、盖板涵施工盖板涵施工应从施工方案、场地布置等直到检测的每一个环节都严格控制，以确保盖板涵施工的质量，首先审查施工单位编制的盖板涵的施工方案，主要包括：场地布置、施工工艺、技术难点的施工方案和施工措施、质量和进度保证措施、特殊情况应急措施等，检查施5工场地是否符合要求。一、扩大基础施工监理1、无水或浅水施工扩大基层的开挖应按《公路桥涵施工技术规范》（JTG/TF50-2011）中的规定办理，主要是做好基底排水和边坡支护工作。基坑开挖完后，将基底按扩大基层底设计标高进行硬化，并按图纸设计要求进行底板下部结构施工，严格控制垫层顶面标高。2、钢筋加工钢筋按设计要求加工制作，监理控制要点如下：（1）钢筋焊接制作，首先要检查焊工的岗位证书；Ⅱ级钢筋必须使用502或506的焊条；焊缝长度、高度和宽度的要求为：单面焊焊缝≧10d，双面焊焊缝≧5d，焊缝厚度≮0.3d，焊缝宽度为0.7d；（2）主筋焊接时，相邻焊接位置要错开50cm内，接头数量不超过50%，箍筋与主筋的点焊数要＞25%，不得有明显烧伤其咬边深度大于0.5mm、焊缝不规则、焊缝厚度不足4mm现象。（3...
