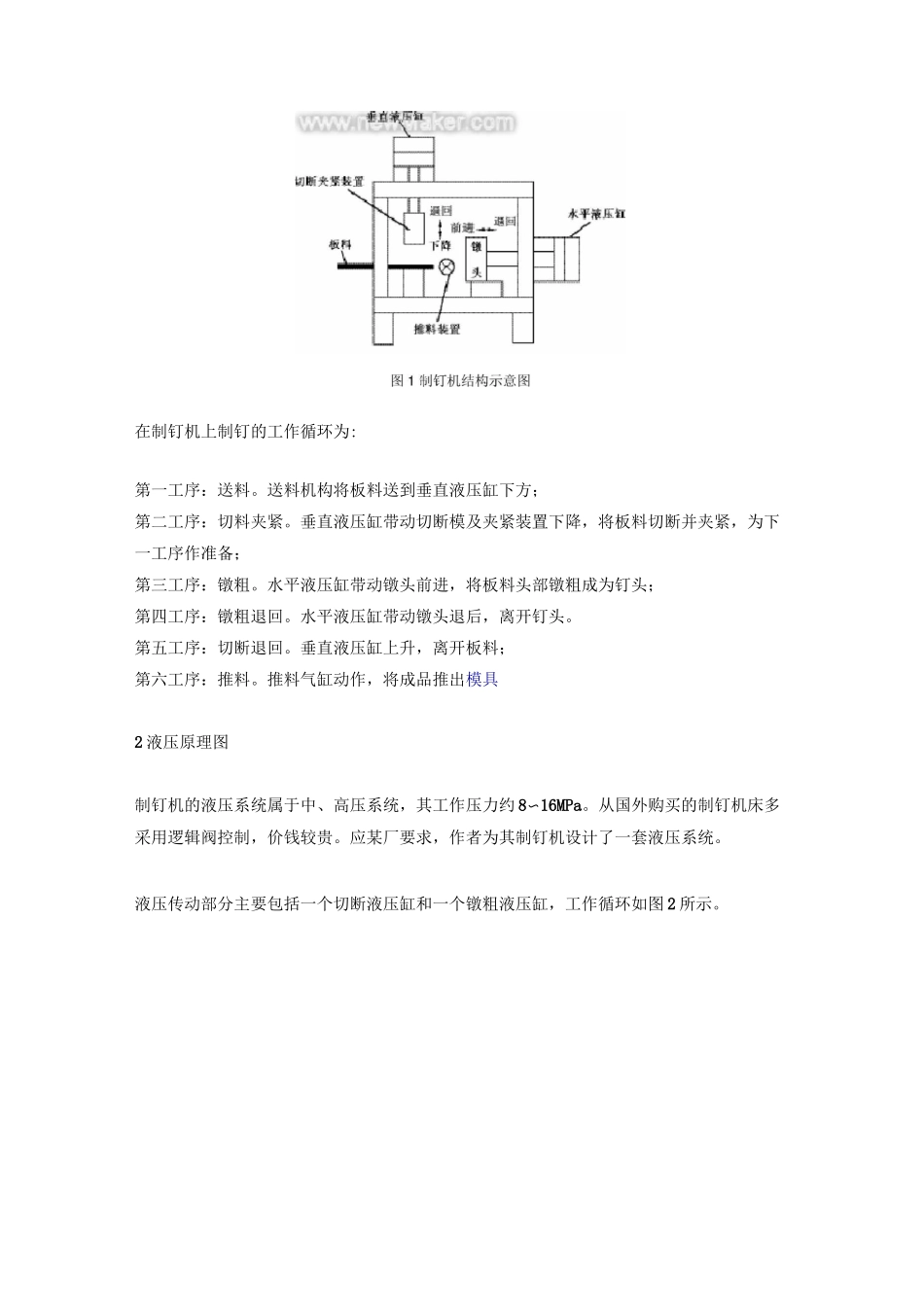

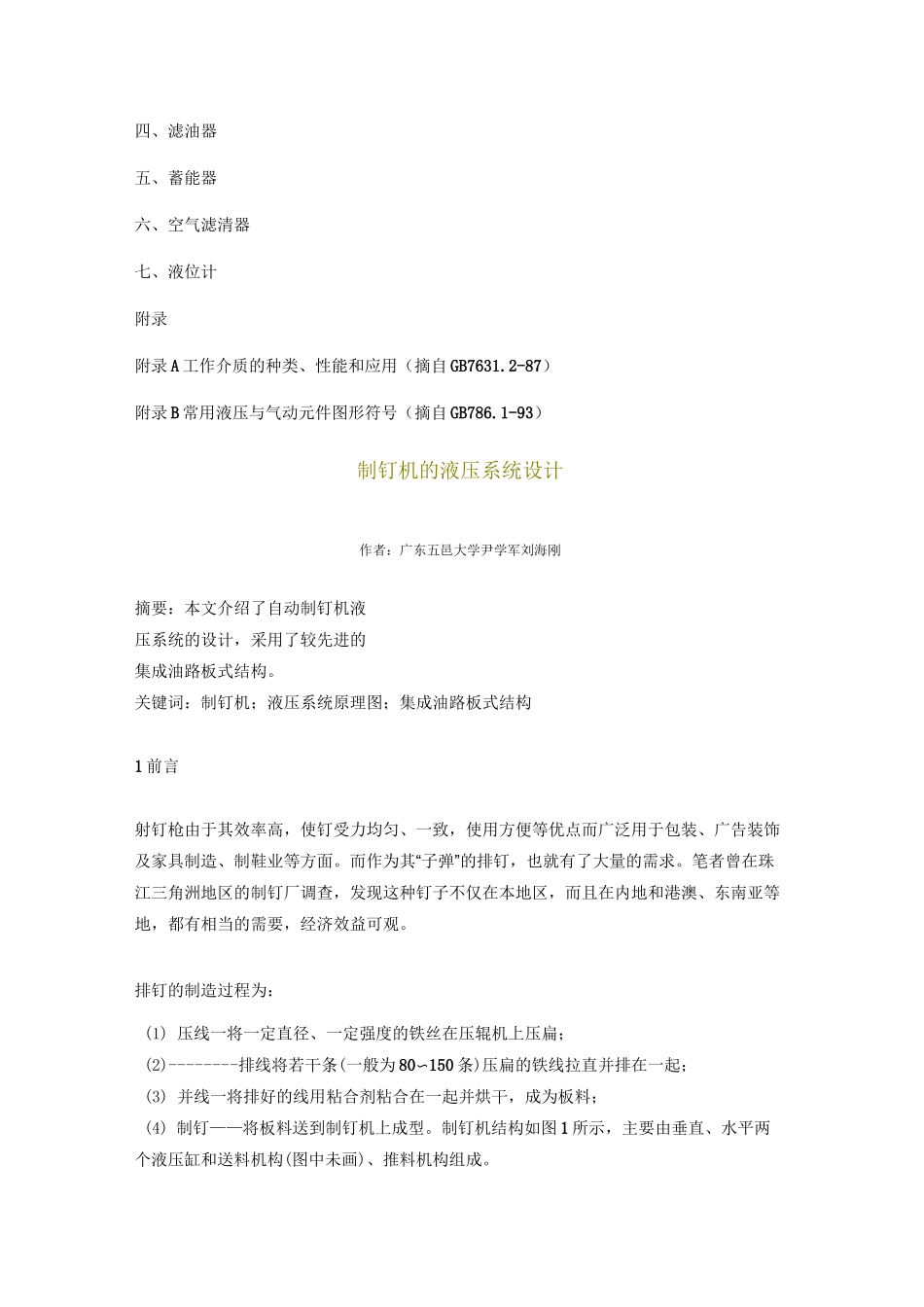

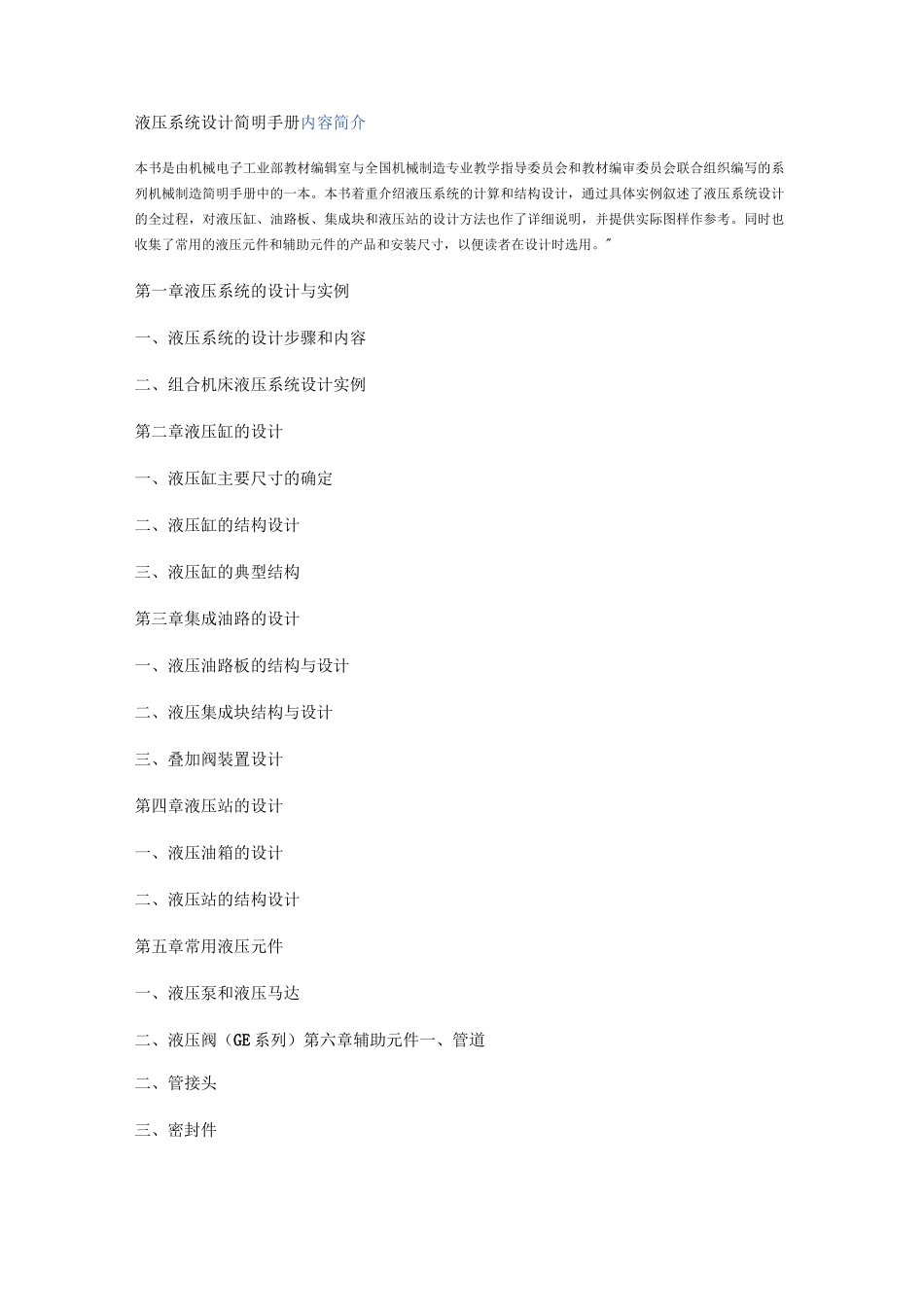

液压系统设计简明手册内容简介本书是由机械电子工业部教材编辑室与全国机械制造专业教学指导委员会和教材编审委员会联合组织编写的系列机械制造简明手册中的一本。本书着重介绍液压系统的计算和结构设计，通过具体实例叙述了液压系统设计的全过程，对液压缸、油路板、集成块和液压站的设计方法也作了详细说明，并提供实际图样作参考。同时也收集了常用的液压元件和辅助元件的产品和安装尺寸，以便读者在设计时选用。"第一章液压系统的设计与实例一、液压系统的设计步骤和内容二、组合机床液压系统设计实例第二章液压缸的设计一、液压缸主要尺寸的确定二、液压缸的结构设计三、液压缸的典型结构第三章集成油路的设计一、液压油路板的结构与设计二、液压集成块结构与设计三、叠加阀装置设计第四章液压站的设计一、液压油箱的设计二、液压站的结构设计第五章常用液压元件一、液压泵和液压马达二、液压阀（GE系列）第六章辅助元件一、管道二、管接头三、密封件四、滤油器五、蓄能器六、空气滤清器七、液位计附录附录A工作介质的种类、性能和应用（摘自GB7631.2-87）附录B常用液压与气动元件图形符号（摘自GB786.1-93）制钉机的液压系统设计作者：广东五邑大学尹学军刘海刚摘要：本文介绍了自动制钉机液压系统的设计，采用了较先进的集成油路板式结构。关键词：制钉机；液压系统原理图；集成油路板式结构1前言射钉枪由于其效率高，使钉受力均匀、一致，使用方便等优点而广泛用于包装、广告装饰及家具制造、制鞋业等方面。而作为其“子弹”的排钉，也就有了大量的需求。笔者曾在珠江三角洲地区的制钉厂调查，发现这种钉子不仅在本地区，而且在内地和港澳、东南亚等地，都有相当的需要，经济效益可观。排钉的制造过程为：(1)压线一将一定直径、一定强度的铁丝在压辊机上压扁；(2)--------排线将若干条(一般为80〜150条)压扁的铁线拉直并排在一起；(3)并线一将排好的线用粘合剂粘合在一起并烘干，成为板料；(4)制钉——将板料送到制钉机上成型。制钉机结构如图1所示，主要由垂直、水平两个液压缸和送料机构(图中未画)、推料机构组成。在制钉机上制钉的工作循环为:第一工序：送料。送料机构将板料送到垂直液压缸下方；第二工序：切料夹紧。垂直液压缸带动切断模及夹紧装置下降，将板料切断并夹紧，为下一工序作准备；第三工序：镦粗。水平液压缸带动镦头前进，将板料头部镦粗成为钉头；第四工序：镦粗退回。水平液压缸带动镦头退后，离开钉头。第五工序：切断退回。垂直液压缸上升，离开板料；第六工序：推料。推料气缸动作，将成品推出模具2液压原理图制钉机的液压系统属于中、高压系统，其工作压力约8〜16MPa。从国外购买的制钉机床多采用逻辑阀控制，价钱较贵。应某厂要求，作者为其制钉机设计了一套液压系统。液压传动部分主要包括一个切断液压缸和一个镦粗液压缸，工作循环如图2所示。—切庁Ff=tf—HtmculHt■我」优盘简哮-U.ffiSLI-J-图2制钉机工作循环(1)确定供油方式因为系统为中高压系统，一般型号的齿轮泵压力不足，且效率低。而柱塞泵效率高，但价钱贵、结构复杂，并且噪音大、对油污染敏感。叶片泵压力脉动小、噪音小、结构简单紧凑，而且排量大、寿命长。所以决定选用限压式定量叶片泵。(2)调速方式速度变化因无太大要求，基于结构简单和经济上的考虑，不采用调速装置。(3)方向控制若直接用电磁铁换向阀控制工作油路，因阀芯所受压力大会影响其灵敏度。故采用电液换向阀。(4)液压系统原理图整个液压系统由一个高压泵供油，系统原理如图3所示。工作原理如下:图3液压系统原理图①切断液压缸下降。此时换向阀14工作在左位。压力油经6流入上腔，推动活塞下降，使顺序阀12打开，构成差动回路。下降到行程终点时，由于切断模接触到钉板使活塞负载增大，阀4打开，下腔压力油经4流回油箱。②镦粗液压缸前进。切断时油压继续上升，继电器17动作，使换向阀15右位得电，压力油经顺序阀10进入镦粗液压缸右腔，推动活塞前进，左腔油经阀8回油箱。③镦粗和切断液压缸上升、镦粗液压缸后退。镦粗钉头时油路中压力上升，使继电器19动作，换向阀14转向右位，换向阀15转为左位，使切断缸上升、镦...
