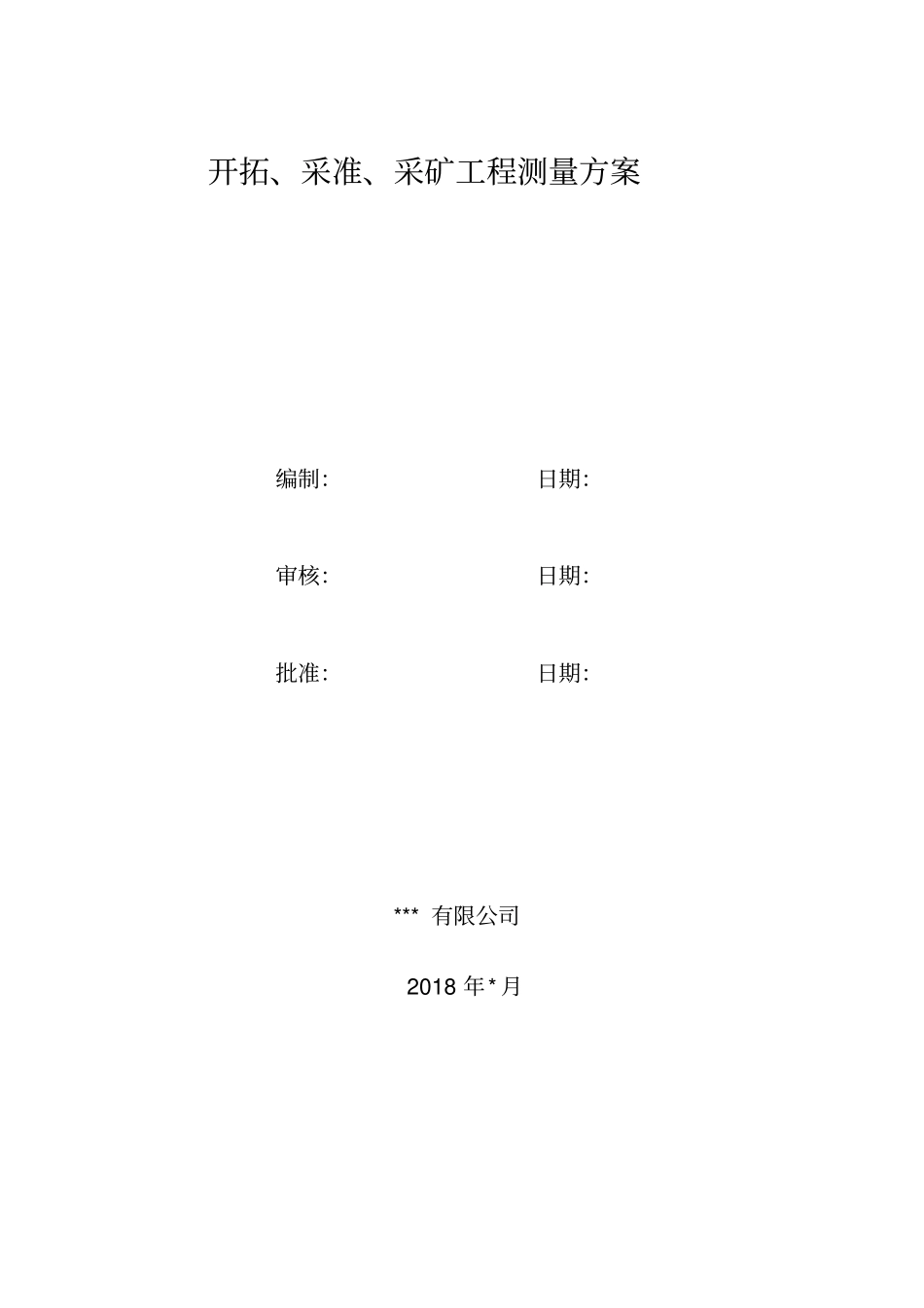

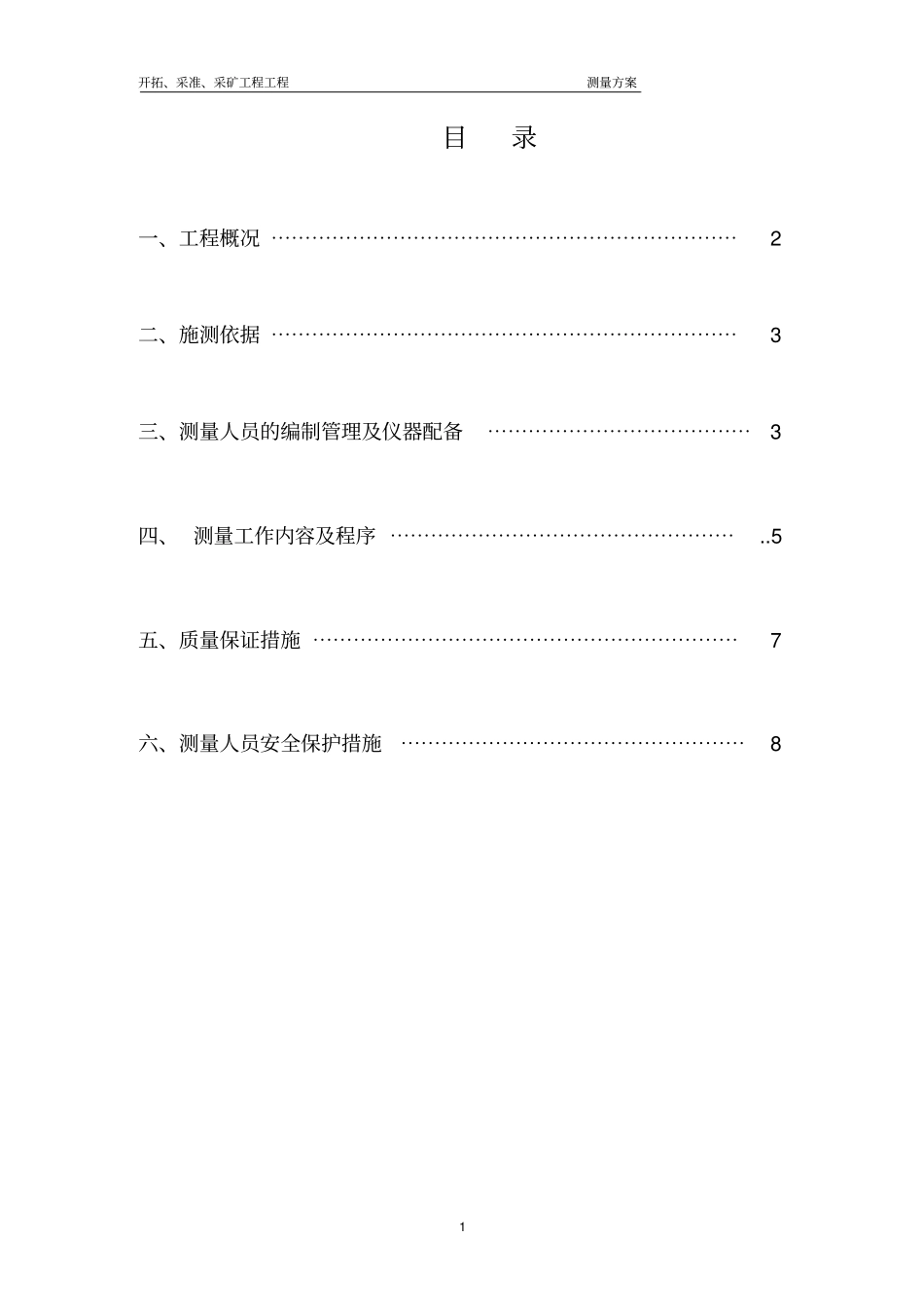

开拓、采准、采矿工程测量方案编制：日期：审核：日期：批准：日期：***有限公司2018年*月开拓、采准、采矿工程工程测量方案1目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、施测依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、测量人员的编制管理及仪器配备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3四、测量工作内容及程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..5五、质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7六、测量人员安全保护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8开拓、采准、采矿工程工程测量方案2开拓、采准、采矿工程工程测量方案3一、工程概况1、矿区地理及自然条件张庄铁矿位于安徽省霍邱县周集镇和冯井镇交界处，东南距霍邱县城36公里，南距四十里长山（丘陵地）约8公里，北距淮河10公里，向西6公里到河南境地。矿区交通便利，G105国道和阜六（阜阳-六安）高速公路贯穿矿区；北面淮河，顺河而下可通淮南、蚌埠。矿区地处淮河流域中上游冲积平原区，地势平坦，海拔高30~50米。区内气候温和，四季分明，年最高气温37.6℃，最低气温-12℃，年平均降水量1059.26mm，降水量最大月份在5~9月份，无霜期一般在220天左右。2、工程区域划分及施工现状本次施工承包范围为张庄铁矿-385m新水平开拓工程二区段工程。施工起始位置为1#副井-390m水平联巷直线段260m处，结束位置为与五建三处贯通处和-390水平10#穿脉中线北7.7m上盘回风巷处。测量任务主要为-385m水平施工中中腰线的标定，实测。二、施测依据1、施测依据1.1冶金工程测量规范GB50995-20141.2冶金矿山井巷工程测量规范YB/T4385-20131.3设计施工图及相应技术规定开拓、采准、采矿工程工程测量方案41.4张庄矿业主下发的测量管理文件1.5国家相应的测量规范等2、施测准备复测业主提供的控制点，（开拓工程已结束，上下盘均已贯通，业主对井下贯通巷道进行了联测，并以平差）在开工前我们要对业主提供的平面控制点和高程控制点进行复测，如误差在规范允许范围内，则移交的控制点作为施工放样的基准点，如果超出误差范围，及时向业主汇报，由业主进行修正，直到接受的控制点准确无误后，方可用于施工中，作为施工测量的依据。三、测量人员的编制管理及仪器配备1、人员编制根据井巷工程的特殊要求，项目部设立测量组，负责施工中的控制、坐标及高程的放样，对测量组全体人员进行详细的图纸交底及方案交底，明确分工，保证测量精度与效率。2、测量双检制管理项目总工是工程测量工作实施的技术总负责人，在测量工作方面，对项目全面负责。测量组负责组织进行工程各部位的测量放样工作及放样数据的计算、校核，对工程的测量放线工作负技术责任，对项目总工负责。测量作业时实行“测量双检制”。对工程项目进行测量，必须实行测量复核制度，所有的控制测量和施工放样测量，必须进行换手测开拓、采准、采矿工程工程测量方案5量，更换测量人员和计算人员，对测量计算资料需进行两人以上对算。对于测量记录，应当场测量，当场记录，及时记录，及时计算，严禁事后补记补算。测量记录要做到规范、准确、整洁、严禁涂改修饰。3、测量组人员组织结构序号姓名职位职务主要职责1测量组长测量技师全面负责测量工作2测量员测量工负责测量现场实施工作3测量员测量工负责测量放样工作4测量员测量工负责测量现场实施工作5测量员测量技术员负责测量放样工作6测量员测量技术员负责测量现场实施工作4、测量组的工作职责1．按照生产计划与施工进度要求，组织测量人员进行中、腰线的敷设与高程、导线测量及复测工作，做好施工部位贯通前的控制工作；2.积极配合业主要求的复查检测，为业主工作提供方便；3.负责在建工程的实测及实测图的绘制工作；4.配合做好在建工程的月度验收及竣工验收；5.负责信息化相关模块工作，确保不出现严重不符合项；6.及时完成领导交代的其他工作。5、测量仪器测量仪器使用尼康公司生产的尼康NPL-322型全站仪一台，测角开拓、采准、采矿工程工程测量方案6精度2〞；拓普康公司生产的DS3型水准仪一台。测量仪器的性能应定期检查，如有问题及时送检，并按计量仪器检定周期送到国家授权单位...
