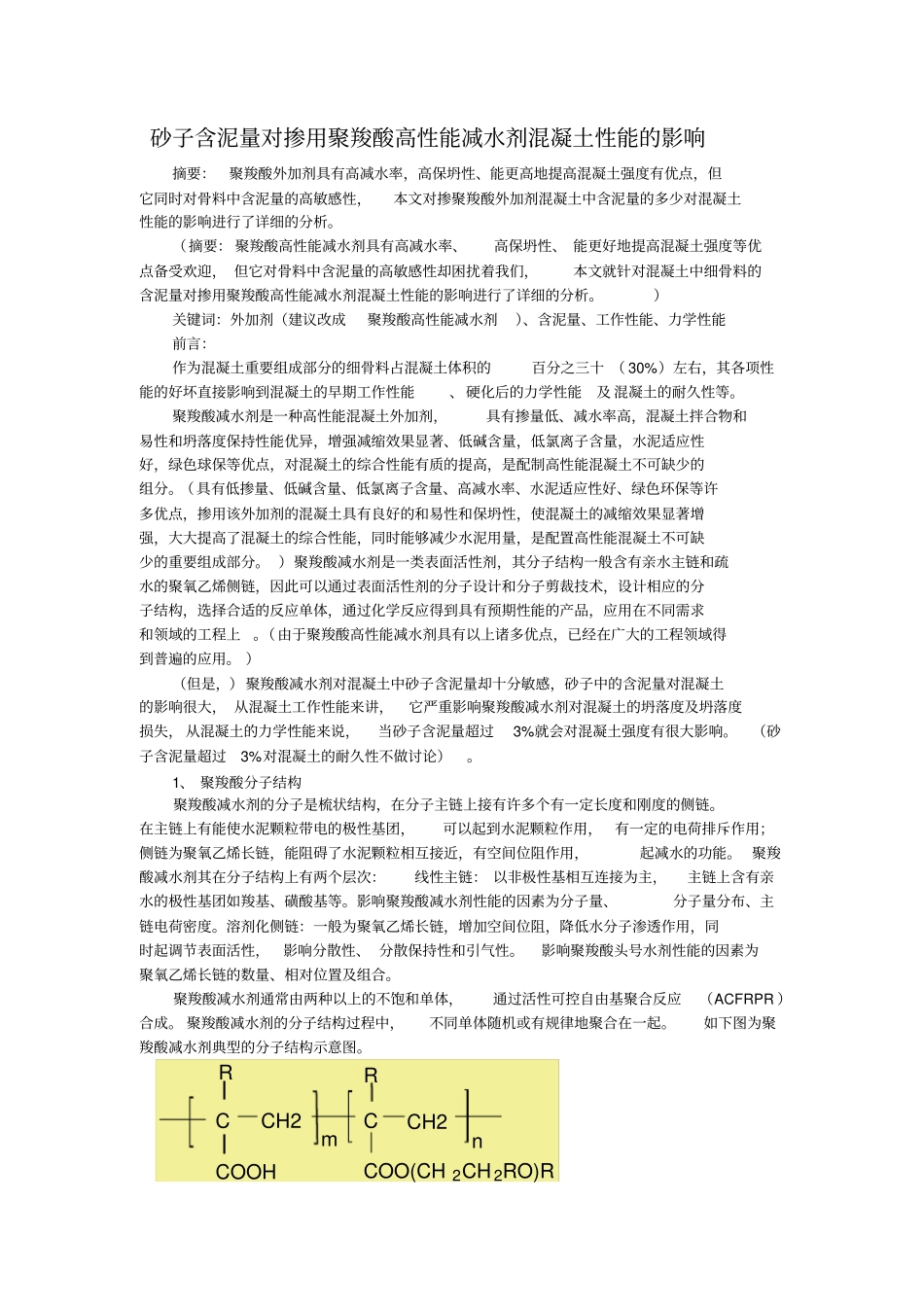

砂子含泥量对掺用聚羧酸高性能减水剂混凝土性能的影响摘要：聚羧酸外加剂具有高减水率，高保坍性、能更高地提高混凝土强度有优点，但它同时对骨料中含泥量的高敏感性，本文对掺聚羧酸外加剂混凝土中含泥量的多少对混凝土性能的影响进行了详细的分析。（摘要：聚羧酸高性能减水剂具有高减水率、高保坍性、能更好地提高混凝土强度等优点备受欢迎，但它对骨料中含泥量的高敏感性却困扰着我们，本文就针对混凝土中细骨料的含泥量对掺用聚羧酸高性能减水剂混凝土性能的影响进行了详细的分析。）关键词：外加剂（建议改成聚羧酸高性能减水剂）、含泥量、工作性能、力学性能前言：作为混凝土重要组成部分的细骨料占混凝土体积的百分之三十（30%）左右，其各项性能的好坏直接影响到混凝土的早期工作性能、硬化后的力学性能及混凝土的耐久性等。聚羧酸减水剂是一种高性能混凝土外加剂，具有掺量低、减水率高，混凝土拌合物和易性和坍落度保持性能优异，增强减缩效果显著、低碱含量，低氯离子含量，水泥适应性好，绿色球保等优点，对混凝土的综合性能有质的提高，是配制高性能混凝土不可缺少的组分。（具有低掺量、低碱含量、低氯离子含量、高减水率、水泥适应性好、绿色环保等许多优点，掺用该外加剂的混凝土具有良好的和易性和保坍性，使混凝土的减缩效果显著增强，大大提高了混凝土的综合性能，同时能够减少水泥用量，是配置高性能混凝土不可缺少的重要组成部分。）聚羧酸减水剂是一类表面活性剂，其分子结构一般含有亲水主链和疏水的聚氧乙烯侧链，因此可以通过表面活性剂的分子设计和分子剪裁技术，设计相应的分子结构，选择合适的反应单体，通过化学反应得到具有预期性能的产品，应用在不同需求和领域的工程上。（由于聚羧酸高性能减水剂具有以上诸多优点，已经在广大的工程领域得到普遍的应用。）（但是，）聚羧酸减水剂对混凝土中砂子含泥量却十分敏感，砂子中的含泥量对混凝土的影响很大，从混凝土工作性能来讲，它严重影响聚羧酸减水剂对混凝土的坍落度及坍落度损失，从混凝土的力学性能来说，当砂子含泥量超过3%就会对混凝土强度有很大影响。（砂子含泥量超过3%对混凝土的耐久性不做讨论）。1、聚羧酸分子结构聚羧酸减水剂的分子是梳状结构，在分子主链上接有许多个有一定长度和刚度的侧链。在主链上有能使水泥颗粒带电的极性基团，可以起到水泥颗粒作用，有一定的电荷排斥作用；侧链为聚氧乙烯长链，能阻碍了水泥颗粒相互接近，有空间位阻作用，起减水的功能。聚羧酸减水剂其在分子结构上有两个层次：线性主链：以非极性基相互连接为主，主链上含有亲水的极性基团如羧基、磺酸基等。影响聚羧酸减水剂性能的因素为分子量、分子量分布、主链电荷密度。溶剂化侧链：一般为聚氧乙烯长链，增加空间位阻，降低水分子渗透作用，同时起调节表面活性，影响分散性、分散保持性和引气性。影响聚羧酸头号水剂性能的因素为聚氧乙烯长链的数量、相对位置及组合。聚羧酸减水剂通常由两种以上的不饱和单体，通过活性可控自由基聚合反应（ACFRPR）合成。聚羧酸减水剂的分子结构过程中，不同单体随机或有规律地聚合在一起。如下图为聚羧酸减水剂典型的分子结构示意图。CCH2CCH2COOHCOO(CH2CH2RO)RRRmn2、聚羧酸在混凝土中的作用机理水泥浆体是一种粗分散体系的悬浮体，水泥颗粒的尺寸约在1～50μm，具有很高的比表面能，在热力学上不稳定，在水泥浆体中，由于粒子之间的距离小，相互作用强，容易发生团聚现象。水泥颗粒的絮凝是由于范德华力或静电作用产生的颗粒间的相互吸引力所导致的。具有良好工作性的混凝土，水泥颗粒的悬浮体必须具有很好的分散稳定性。静电作用和空间位阻作用是减水剂分散的主要机理，而聚羧酸减水剂的分散机理普遍认为是空是位阻作用起主要作用。这是因为聚羧酸减水剂虽然本身是呈电负性的，吸附后能降低水泥颗粒表面的ξ电位，由于吸附率较小和本身所带电量比较低，所以没有达到改变水泥颗粒表面的电性，因此静电作用对水泥浆体分散影响小。水泥浆体分散中聚羧酸减水剂的梳型侧链起了重要作用。含有聚氧乙烯链的聚羧酸减水剂吸附在水泥颗粒表面后，在水泥泥颗粒表面定向吸...
