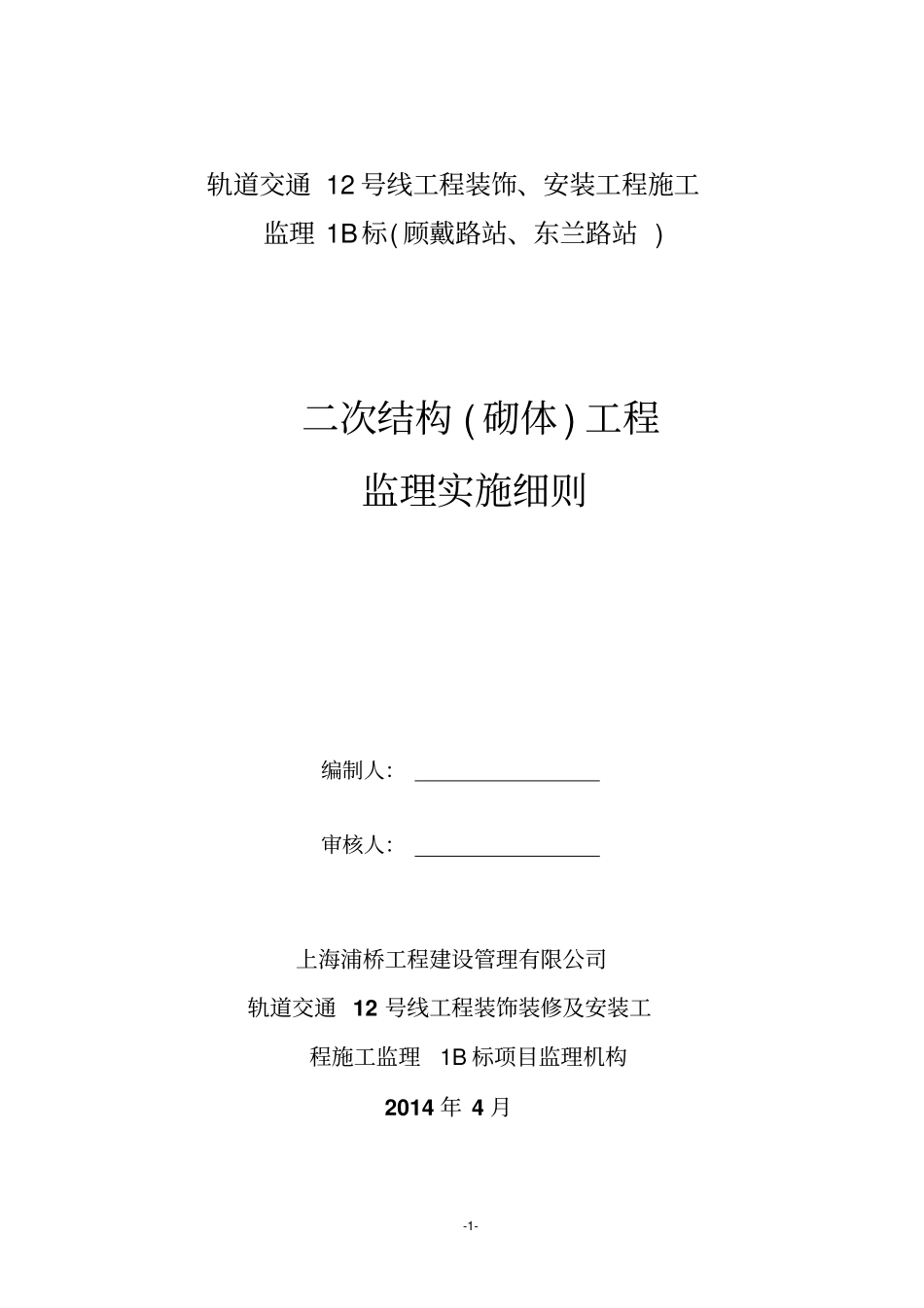

-1-轨道交通12号线工程装饰、安装工程施工监理1B标(顾戴路站、东兰路站)二次结构(砌体)工程监理实施细则编制人：审核人：上海浦桥工程建设管理有限公司轨道交通12号线工程装饰装修及安装工程施工监理1B标项目监理机构2014年4月-2-目录一、专业工程概况与特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、监理工作依据和工程质量验收规定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.1执行标准、法规2.2质量验收的一般规定三、监理工作流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43.1砌体工程质量控制监理工作流程3.2监理进度控制工作流程：3.3监理投资控制工作流程：四、监理工作控制要点及目标值⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯64.1砌体工程所用材料4.2加气砼空心砌块砌体工程4.3砌体工程中构造柱五、监理工作方法和措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯105.1监理质量控制工作方法5.2监理质量控制措施六、监理旁站内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11-3-二次结构(砌体)工程监理实施细则一、专业工程概况与特点本工程为轨道交通12号线东兰路和顾戴路站。东兰路站为地下二层，分站厅层和站台层，为岛式站台，设备房和管理用房在站厅层的两端。顾戴路站为地下三层，地下一层为站厅层管理用房，地下二层为设备层，地下三层为岛式站台层。二次结构主要是设备层和管理用房的分隔填充墙体、构造柱、圈梁，墙体厚度200mm和100mm，采用MU5加气混凝土砌块，规格：600×300×200mm，砌筑砂浆采用M10水泥砂浆(干粉)，构造柱、圈梁砼强度等级采用C30。钢筋为HPB300、HRB400两种，规格为Φ6、Φ12，在卫生间处采用C30现浇砼坎台，高度为200mm，相关墙体拉结筋、构造柱、圈梁设置按相关规范和设计说明要求进行，钢筋与主体结构采用种植筋，抗拔要求按相关规范要求。本工程主要参与单位如下：建设单位：上海轨道交通12号线发展有限公司设计单位：中铁工程设计院有限公司施工单位：上海鸿立建设有限公司(装饰)监理单位：上海浦桥工程建设管理有限公司二、监理工作依据和质量验收的一般规定2.1执行标准、法规2.1.1工程设计图纸及设计图纸交底会审记要、技术变更单2.1.2经审批的施工组织设计、施工方案。2.1.3国家及地方政府颁布的有关工程建筑法律、法规文件-4-2.1.4工程设计、施工有关的规范标准、有关标准图集2.1.5《建筑工程施工质量验收统一标准》GB50300-20012.1.6《砌体工程施工质量验收规范》GB50203-20112.1.7《砼结构工程施工质量验收规范》GB50204-2002(2011修改版)2.1.8《地下防水工程质量验收规范》GB50208-20112.1.9《工程测量规范》GB50026-20072.1.10《建筑装饰装修工程质量验收规范》GB50210-20012.1.11《建筑工程检测试验技术管理规范》JGJ190-20102.1.12《预拌砂浆应用技术规程》JGJ/T223-20102.1.13《建筑工程冬期施工规程》JGJ104-20112.2质量验收的一般规定本细则适用于二次主体分部砌体子分部工程质量监理。根据统一验收标准，对本子分部的分项工程应按站厅、站台、设备层和功能区域划分成若干个检验批。三、监理工作流程3.1砌体工程质量控制监理工作流程-5-审查开工条件砂浆用材等验收和复验进场砌体验收和复验施工单位基层清理、浇水、找平施工单位弹平面位置线砌体砌筑施工监理工程师过程检查砌体分项质量验收砌体子分部工程验收和评估砂浆质量跟踪控制，砌体拉结筋数量，位置检查，砌筑规范性检查包括砌体预制构件、预埋件安装质量验收构造柱混凝土浇筑旁站监理对构造柱圈梁钢筋、拉结筋进行隐蔽验收监理复核不合格合格-6-3.2监理进度控制工作流程：确定工程总工期目标施工单位在开工前提交施工组织设计及施工进度计划申报否监理工程师审核可实施过程分阶段提交详细计划和变更计划申报否监理工程师审核责成施工单位采取措施可实施否监理工程师对实际值与计划值的比较可按计划执行3.3监理投资控制工作流程：工程项目施工合同施工单位报月支付申请监理工程师复核确认计量部位确认计量项目合格确定工程量总监审核工程量不同意同意总监签署月支付证书投资监理审核工作量业主审定业主签字支付施工单位四、监理工作的控制要点及目标值4.1砌体工程所用材料-7-砌体工程所用的材料应有产品的合格证书...
