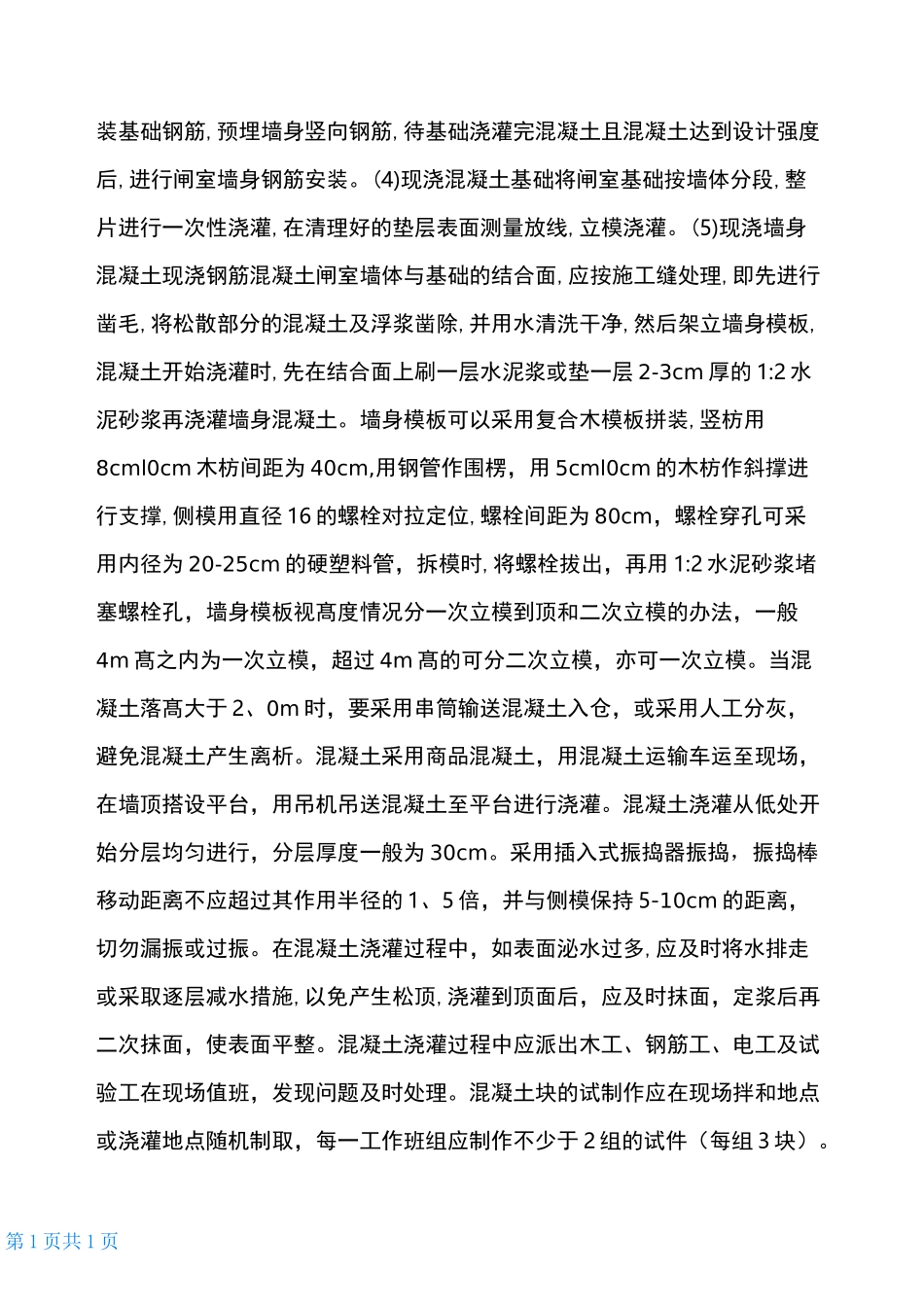

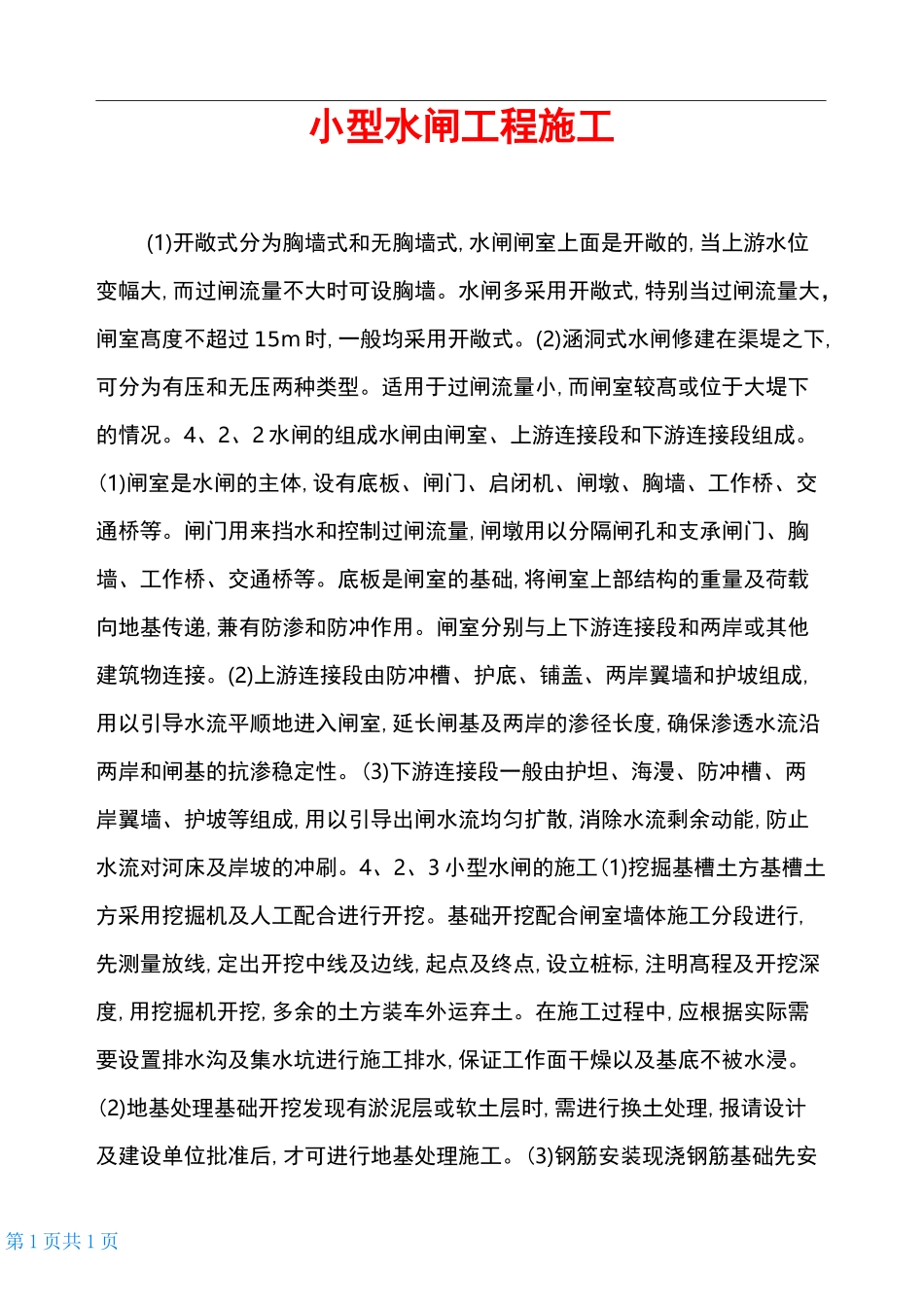

第1页共1页小型水闸工程施工(1)开敞式分为胸墙式和无胸墙式,水闸闸室上面是开敞的,当上游水位变幅大,而过闸流量不大时可设胸墙。水闸多采用开敞式,特别当过闸流量大，闸室髙度不超过15m时,一般均采用开敞式。(2)涵洞式水闸修建在渠堤之下,可分为有压和无压两种类型。适用于过闸流量小,而闸室较髙或位于大堤下的情况。4、2、2水闸的组成水闸由闸室、上游连接段和下游连接段组成。(1)闸室是水闸的主体,设有底板、闸门、启闭机、闸墩、胸墙、工作桥、交通桥等。闸门用来挡水和控制过闸流量,闸墩用以分隔闸孔和支承闸门、胸墙、工作桥、交通桥等。底板是闸室的基础,将闸室上部结构的重量及荷载向地基传递,兼有防渗和防冲作用。闸室分别与上下游连接段和两岸或其他建筑物连接。(2)上游连接段由防冲槽、护底、铺盖、两岸翼墙和护坡组成,用以引导水流平顺地进入闸室,延长闸基及两岸的渗径长度,确保渗透水流沿两岸和闸基的抗渗稳定性。(3)下游连接段一般由护坦、海漫、防冲槽、两岸翼墙、护坡等组成,用以引导出闸水流均匀扩散,消除水流剩余动能,防止水流对河床及岸坡的冲刷。4、2、3小型水闸的施工(1)挖掘基槽土方基槽土方采用挖掘机及人工配合进行开挖。基础开挖配合闸室墙体施工分段进行,先测量放线,定出开挖中线及边线,起点及终点,设立桩标,注明髙程及开挖深度,用挖掘机开挖,多余的土方装车外运弃土。在施工过程中,应根据实际需要设置排水沟及集水坑进行施工排水,保证工作面干燥以及基底不被水浸。(2)地基处理基础开挖发现有淤泥层或软土层时,需进行换土处理,报请设计及建设单位批准后,才可进行地基处理施工。(3)钢筋安装现浇钢筋基础先安第1页共1页装基础钢筋,预埋墙身竖向钢筋,待基础浇灌完混凝土且混凝土达到设计强度后,进行闸室墙身钢筋安装。(4)现浇混凝土基础将闸室基础按墙体分段,整片进行一次性浇灌,在清理好的垫层表面测量放线,立模浇灌。(5)现浇墙身混凝土现浇钢筋混凝土闸室墙体与基础的结合面,应按施工缝处理,即先进行凿毛,将松散部分的混凝土及浮浆凿除,并用水清洗干净,然后架立墙身模板,混凝土开始浇灌时,先在结合面上刷一层水泥浆或垫一层2-3cm厚的1:2水泥砂浆再浇灌墙身混凝土。墙身模板可以采用复合木模板拼装,竖枋用8cml0cm木枋间距为40cm,用钢管作围楞，用5cml0cm的木枋作斜撑进行支撑,侧模用直径16的螺栓对拉定位,螺栓间距为80cm，螺栓穿孔可采用内径为20-25cm的硬塑料管，拆模时,将螺栓拔出，再用1:2水泥砂浆堵塞螺栓孔，墙身模板视髙度情况分一次立模到顶和二次立模的办法，一般4m髙之内为一次立模，超过4m髙的可分二次立模，亦可一次立模。当混凝土落髙大于2、0m时，要采用串筒输送混凝土入仓，或采用人工分灰，避免混凝土产生离析。混凝土采用商品混凝土，用混凝土运输车运至现场，在墙顶搭设平台，用吊机吊送混凝土至平台进行浇灌。混凝土浇灌从低处开始分层均匀进行，分层厚度一般为30cm。采用插入式振捣器振捣，振捣棒移动距离不应超过其作用半径的1、5倍，并与侧模保持5-10cm的距离，切勿漏振或过振。在混凝土浇灌过程中，如表面泌水过多,应及时将水排走或采取逐层减水措施,以免产生松顶,浇灌到顶面后，应及时抹面，定浆后再二次抹面，使表面平整。混凝土浇灌过程中应派出木工、钢筋工、电工及试验工在现场值班，发现问题及时处理。混凝土块的试制作应在现场拌和地点或浇灌地点随机制取，每一工作班组应制作不少于2组的试件（每组3块）。第1页共1页混凝土浇灌完进行收浆后，应及时洒水养护，养护时间最少不得小于施工规范的规定,在常温下一般24h即可拆除墙身侧模板，拆模时必须特别小心，切勿损坏墙面。4、2、4小型水闸机电设备安装小型水闸工程启闭机及电气设备购置安装的主要内容为:螺杆式手电两用启闭机的购置与安装，变压器、电动机、低压配电柜、盘、线路、接地、照明等安装。1）设备安装前的准备工作设备安装前要全面检查安装部位的情况、设备构件以及零部件的完整性和完好性，对重要构件应通过预拼装进行检查。埋设部位一、二期混凝土结合面是否已进行凿毛处理并冲洗干净，预留插筋的位置、数量是否符合图纸要求。同时要对设备进行必要的清理和保养...
