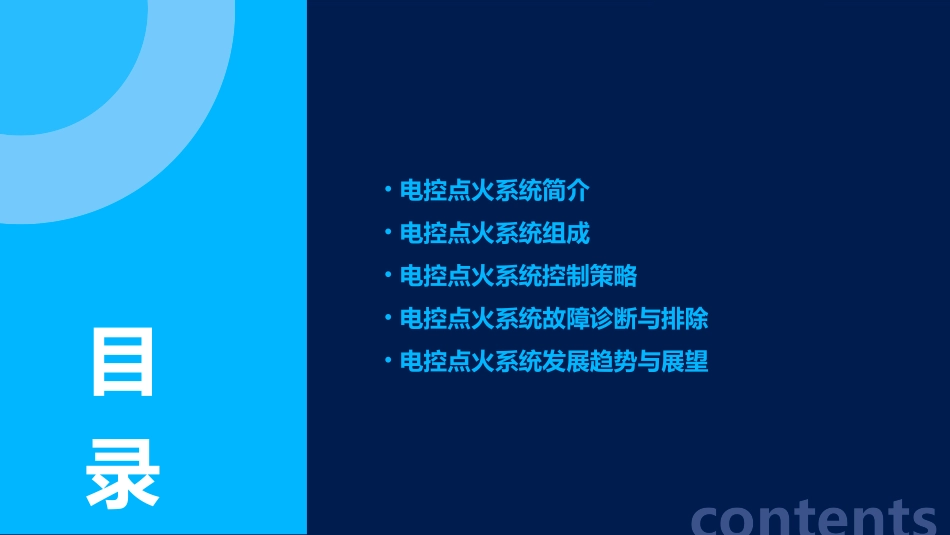

电控点火系统概要课件•电控点火系统简介•电控点火系统组成•电控点火系统控制策略•电控点火系统故障诊断与排除•电控点火系统发展趋势与展望contents目录电控点火系统简介CATALOGUE01电控点火系统是一种电子控制系统，用于控制发动机的点火时间和点火能量。定义其主要功能是根据发动机的工况和运行参数，精确控制点火时间和点火能量，以提高发动机的性能和燃油经济性。功能定义与功能工作流程电控点火系统通过采集发动机的转速、进气压力、水温等信号，计算出最佳的点火时间，并通过控制点火线圈的通电时间和电流大小，实现精确的点火。点火波形电控点火系统能够生成适应不同工况和发动机参数的点火波形，以优化发动机的性能和燃油经济性。工作原理早期的电控点火系统主要依赖于机械式和模拟电路的控制方式，随着电子技术的发展，数字式电控点火系统逐渐成为主流。未来，随着传感器和执行器技术的进步，电控点火系统的性能和精度将进一步提高，同时智能化和网络化也将成为其发展的重要方向。历史与发展发展趋势早期发展电控点火系统组成CATALOGUE02将低电压转换为高电压，为火花塞提供足够的点火能量。作用点火线圈内部有两个线圈，一个初级线圈和一个次级线圈，当点火开关接通时，初级线圈通电，产生磁场，次级线圈感应出高电压，通过火花塞产生电火花。工作原理点火线圈具有较高的电压转换效率和可靠性，能够保证发动机稳定运行。特点点火线圈在点火线圈产生的高电压作用下，点燃发动机气缸内的可燃混合气。作用工作原理特点火花塞的中心电极和侧电极之间产生电火花，使混合气燃烧。火花塞具有较高的点火能量和耐久性，能够保证发动机的启动和运行性能。030201火花塞检测发动机运行状态和环境参数，并将信号传输给电脑控制单元。作用传感器内部敏感元件能够感知发动机的工作状态和环境变化，转换为电信号后传输给电脑控制单元。工作原理传感器具有高精度、高灵敏度和可靠性，能够实时监测发动机的工作状态和环境参数。特点传感器接收传感器信号，根据发动机运行状态和环境参数计算点火时刻和点火能量，控制点火线圈和火花塞的工作。作用电脑控制单元内部程序根据接收到的传感器信号进行计算和控制，通过驱动电路控制点火线圈和火花塞的工作。工作原理电脑控制单元具有高运算速度、高可靠性和可扩展性，能够实现精确的点火控制和多种保护功能。特点电脑控制单元电控点火系统控制策略CATALOGUE03点火提前角控制根据发动机转速和进气压力等参数，计算出最佳点火提前角，使发动机在各种工况下都能达到最佳燃烧状态。爆燃控制通过监测发动机的爆燃情况，调整点火提前角，抑制爆燃的发生，提高发动机的效率和可靠性。点火时刻控制通过控制点火线圈初级电流的通电时间，实现点火能量的精确控制。点火线圈初级电流的控制通过控制点火线圈次级电压的峰值和脉冲宽度，优化火花塞的点火效果，提高点火可靠性和发动机性能。次级电压的控制点火线圈通电时间控制多缸同时点火策略多缸同时点火通过同时点火多个气缸，缩短发动机的燃烧时间，提高发动机的功率和扭矩。缸间同步控制通过精确控制各缸的点火时刻，实现各缸燃烧过程的同步，降低发动机的振动和噪音。电控点火系统故障诊断与排除CATALOGUE04故障诊断方法通过观察点火系统的外观、线路连接等，检查是否有明显的损坏或异常。通过听点火系统工作时的声音，判断是否存在异常的响声，以确定故障部位。通过触摸点火线圈、高压线等部件的温度，判断是否有过热或异常升温的现象。使用汽车故障诊断仪等工具，读取点火系统的故障码和数据流，分析故障原因。直观检查法听声判断法触摸判断法仪表检测法点火线圈故障高压线损坏点火模块故障传感器故障常见故障及排除方法01020304检查点火线圈的电阻值是否正常，若异常则更换新的点火线圈。检查高压线的绝缘层是否破损、老化或接触不良，如有需要更换新的高压线。检查点火模块的工作电压和电阻值是否正常，如异常则更换新的点火模块。检查曲轴位置传感器、凸轮轴位置传感器等是否工作正常，如有需要更换新的传感器。定期检查点火系统的线路连接是否牢固，确保无松动或接触不良的现象。在车辆维修保...
