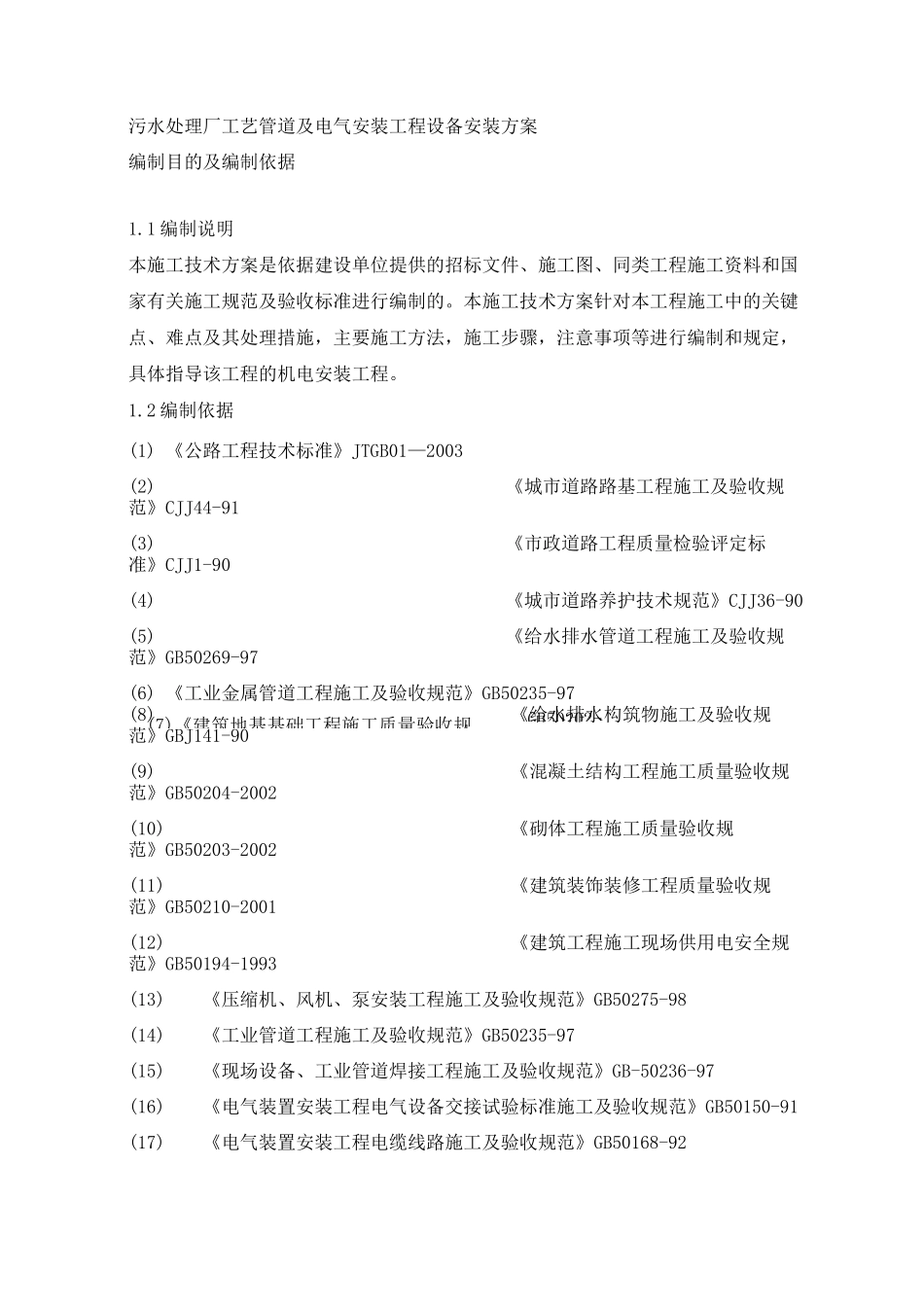

(7)《建筑地基基础工程施工质量验收规GB50202-污水处理厂工艺管道及电气安装工程设备安装方案编制目的及编制依据1.1编制说明本施工技术方案是依据建设单位提供的招标文件、施工图、同类工程施工资料和国家有关施工规范及验收标准进行编制的。本施工技术方案针对本工程施工中的关键点、难点及其处理措施，主要施工方法，施工步骤，注意事项等进行编制和规定，具体指导该工程的机电安装工程。1.2编制依据(1)《公路工程技术标准》JTGB01—2003(2)《城市道路路基工程施工及验收规范》CJJ44-91(3)《市政道路工程质量检验评定标准》CJJ1-90(4)《城市道路养护技术规范》CJJ36-90(5)《给水排水管道工程施工及验收规范》GB50269-97(6)《工业金属管道工程施工及验收规范》GB50235-97(8)《给水排水构筑物施工及验收规范》GBJ141-90(9)《混凝土结构工程施工质量验收规范》GB50204-2002(10)《砌体工程施工质量验收规范》GB50203-2002(11)《建筑装饰装修工程质量验收规范》GB50210-2001(12)《建筑工程施工现场供用电安全规范》GB50194-1993(13)《压缩机、风机、泵安装工程施工及验收规范》GB50275-98(14)《工业管道工程施工及验收规范》GB50235-97(15)《现场设备、工业管道焊接工程施工及验收规范》GB-50236-97(16)《电气装置安装工程电气设备交接试验标准施工及验收规范》GB50150-91(17)《电气装置安装工程电缆线路施工及验收规范》GB50168-92(18)《起重设备安装工程施工及验收规范》GB-50270-98(19)《机械设备安装工程施工及验收通用规范》GB50231-98(20)《建筑施工安全检查标准》JGJ59-99其它现行国家和部有关施工及验收规范、标准和规程。2、工程概况本工程的施工内容为工艺设备及管道安装、电气、自控仪表安装三大部分，主要包括粗格栅间、污水提升泵房、细格栅间、曝气除油沉沙池、初沉池、初沉污泥井、初沉污泥泵房、改良A/A/0曝气池、二沉池、集配水井、活性砂过滤池、中水清水池、中水送水泵房、鼓风机房、空压机房、加氯加药间、贮沉池、污泥浓缩脱水间、厂区管道总图管道安装工程。3、施工技术及方法3.1阀门安装安装前的准备工作安装阀门前，应按设计核对其型号、规格，选用的阀门应具有出厂合格证。检查零件上的污物是否清除干净，阀杆是否转动灵活。阀门安装前，现将管内部清洗干净，以防止铁屑、沙粒等污物刮伤阀门的密封面。阀门安装前，应作耐压强度试验。试验应以每批(同牌号、同规格、同型号)数量中抽查10%，且不少于1个，如有漏、裂不合格的应在再抽查20%，仍有不合格的则应逐个作强度和严密性试验。强度试验压力为公称压力的1.5倍，恒压时间不小于10分钟，然后降至阀门公称压力进行严密性试验，如在5分钟内不渗漏极为合格。试验合格的阀门，应及时排除内部积水，密封面应涂防锈油，关闭阀门，并将阀两端暂时封闭。(2)安装要求1、阀门在安装、搬运过程中，不得转动手轮。安装前应将阀壳内部清洗干净。阀杆的安装位置除设计注明外，一般应以便于操作为准。水平管道上的阀门，其阀杆一般安装在上班周范围内。2、阀门在安装搬运时不允许随手抛掷，以免无故损坏。3、较重的阀门吊装时，绝不允许将钢丝神拴在阀杆手轮及其它传动杆件和零件上，应拴在阀体的法兰上。4、在焊接法兰时，应注意与阀门配合，检查法兰与阀门的螺栓孔位置是否一致。焊接时，要把法兰的螺孔与阀门的螺孔现对好，然后焊接。安装时应保证两法兰端面相互平行和同心。5.与阀门连接的法兰不得强力对正，以防在运行中由于附加应力过大而造成阀门破坏或由于法兰紧固不严造成漏水。拧紧螺栓时，应对称或十字架交叉的进行。6、明杆阀门不能安装在潮湿的地下室，以防阀杆锈蚀。7、阀门应安装在维修、检查及操作方便的地方。在水平管道上安装时，阀杆应垂直向上，或者是倾斜某一角度。如果阀门安装在难于接近的地方或者较高的地方时，为了操作方便，可以将阀杆装成水平，同时再装一个带传动链条的手轮操作装置。8、安装截止阀、蝶阀、止回阀时应注意使介质的流动方向与阀体的箭头方向一致。9、安装螺纹连接的阀门时，应保证螺纹完整无缺。拧紧时，必须用扳手咬捞要拧入管子一段的六角体，以保证阀体不被损坏。填料应涂...
