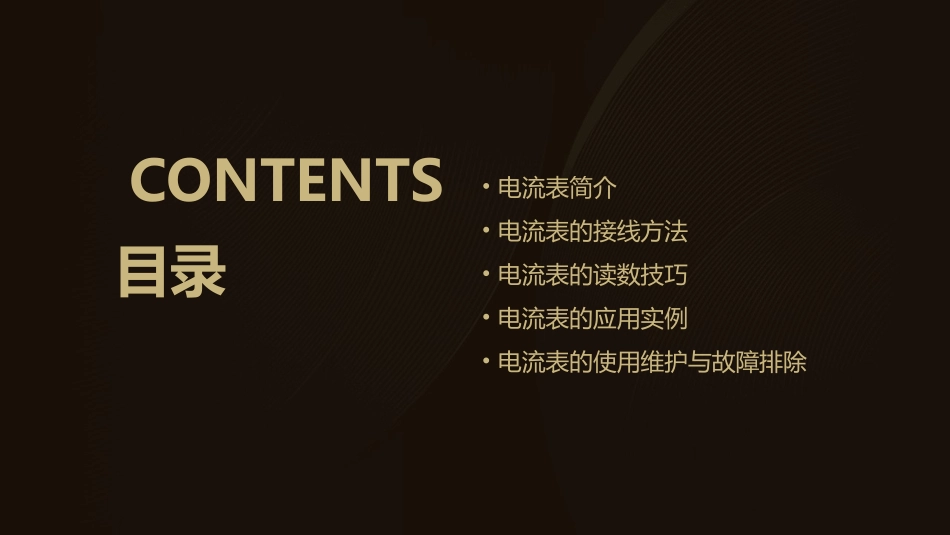

电流表的接线与读数课件目录•电流表简介•电流表的接线方法•电流表的读数技巧•电流表的应用实例•电流表的使用维护与故障排除CONTENTS01电流表简介CHAPTER总结词电流表是用来测量电路中电流大小的仪表，其工作原理基于安培环路定律。详细描述电流表是一种测量电路中电流大小的仪表，通常由电流互感器和表头组成。电流互感器将高电压、大电流转换为低电压、小电流，表头则将小电流转换为电压，通过指针或数字显示来反映电流的大小。电流表的定义与工作原理电流表的种类与选择电流表有多种类型，如直流电流表、交流电流表、钳形电流表等，选择合适的电流表需要考虑测量范围、精度、使用环境等因素。总结词根据测量电流的性质，电流表可分为直流电流表和交流电流表。直流电流表用于测量直流电路中的电流，交流电流表则用于测量交流电路中的电流。此外，还有钳形电流表等特殊类型的电流表，适用于特定环境和测量需求。在选择电流表时，需要考虑测量范围、精度、使用环境等因素，以确保测量结果的准确性和可靠性。详细描述总结词使用电流表时需要注意安全，遵循操作规程，正确接线，避免短路或开路，同时注意量程选择和读数准确性。要点一要点二详细描述使用电流表前应先了解其操作规程和注意事项，遵循安全规定，确保人身安全和设备安全。在接线时，应正确连接电流表的输入端和输出端，避免出现短路或开路的情况。同时，要注意量程的选择，确保被测电流不超过电流表的量程，避免损坏电流表。在读取电流表读数时，要准确、快速地读出指针或数字的数值，避免误差的产生。电流表的使用注意事项02电流表的接线方法CHAPTER直流电流表应串联在电路中，电流方向应与被测电流方向一致。测量直流电流时，应使用“+”、“-”两个接线端子，其中“+”端接电源正极，“-”端接电源负极。测量大电流时，应选择合适的电流进线端子，并确保连接牢固，防止松动或接触不良。直流电流表的接线方法测量交流电流时，应使用三个接线端子，其中两个端子接火线和零线，另一个端子接地线。交流电流表应安装在便于观察和维修的地方，并应避免磁场干扰和高温环境。交流电流表应串联在电路中，电流方向应与被测电流方向一致。交流电流表的接线方法互感器应安装在便于观察和维修的地方，并应避免磁场干扰和高温环境。互感器二次侧应接地，以防止高压侧的电压对人身和设备造成危害。互感器二次侧的接线应牢固可靠，防止松动或接触不良。电流表与互感器的接线方法接线过程中的常见问题及解决方案接线错误如果接线错误，电流表可能无法正确显示电流值，甚至可能损坏电流表。为避免这种情况，应仔细核对接线端子，确保接线正确。接触不良如果接线端子松动或接触不良，可能导致测量误差或设备损坏。为避免这种情况，应定期检查接线端子，确保连接牢固可靠。电源电压不正确如果电源电压不正确，可能导致测量误差或设备损坏。为避免这种情况，应确保电源电压符合电流表的要求。03电流表的读数技巧CHAPTER在读取电流表数值时，应保持正确的姿势，眼睛与表盘保持一定距离，避免视线角度偏差影响读数。正确姿势首先，观察电流表的量程，确定测量范围；其次，根据指针位置读取数值；最后，记录读数，并注意单位。步骤电流表读数的正确姿势与步骤在读取电流表数值时，应准确判断指针所在的位置，确保读数准确。指针位置注意刻度线的颜色和单位，避免读错刻度线。刻度线尽量读到最小刻度值，以提高读数的精度。最小刻度值如何准确读取电流表数值读数误差可能来源于视线角度偏差、刻度线误判、指针位置判断不准确等因素。首先，应保持正确的姿势和视线角度；其次，熟悉刻度线的颜色和单位；最后，多进行实践操作，提高读数技能。读数过程中的误差来源及减小误差的方法减小误差的方法误差来源04电流表的应用实例CHAPTER家庭用电中，电流表主要用于监测家用电器的工作状态和安全情况。总结词在家庭用电中，电流表通常安装在电源插座上，用于监测家用电器的用电情况。通过观察电流表的读数，可以判断电器的工作状态是否正常，是否存在过载或短路等安全隐患。详细描述家庭用电中的电流表应用总结词工业生产中，电流表主要用于监测和...
