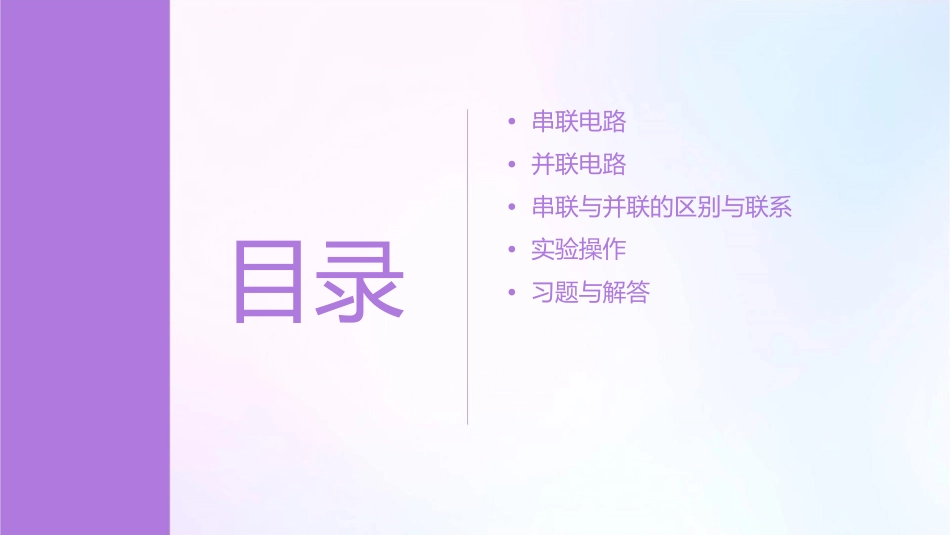

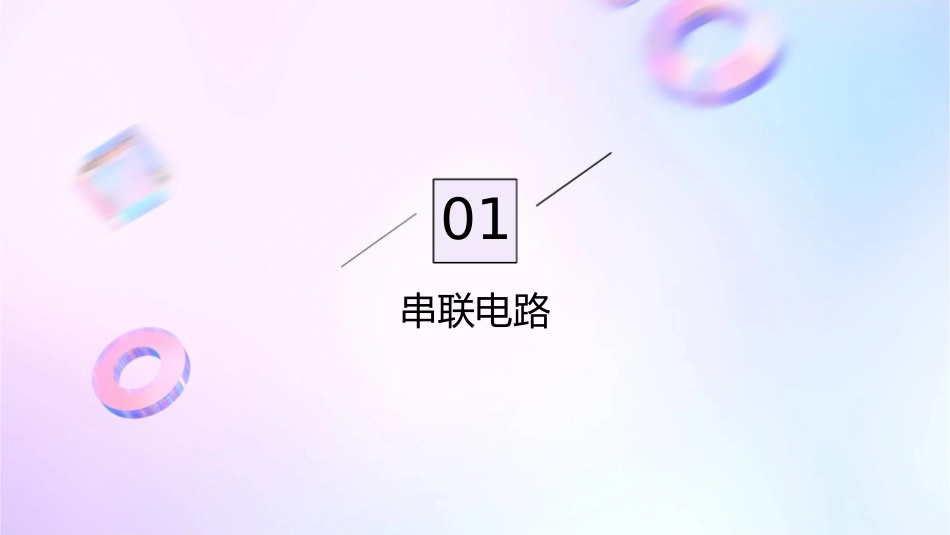

串联和并联通用课件•串联电路•并联电路•串联与并联的区别与联系•实验操作目录•习题与解答01串联电路串联电路的定义01串联电路：由两个或多个元件首尾相连，形成一条闭合回路的电路。02串联电路中，电流只有一条路径，从电源正极流经每个元件，最后回到电源负极。串联电路的特点电流处处相等在串联电路中，电流处处相等，即I=I1=I2=I3=…=In。电压等于各元件电压之和在串联电路中，总电压等于各元件两端的电压之和，即U=U1+U2+U3+…+Un。总电阻等于各元件电阻之和在串联电路中，总电阻等于各元件电阻之和，即R=R1+R2+R3+…+Rn。串联电路的应用串联电路在电子设备中应用广泛，如收音机、电视机等。在家庭电路中，串联电路也常用于控制电器的工作状态，如开关、保险丝等。02并联电路并联电路的定义总结词并联电路是指两个或多个元件或负载在电路中以并列的方式连接，电流在每个元件的两端分别流过。详细描述在并联电路中，每个元件或负载都独立地与电源相连，电流从电源的正极出发，经过各个元件或负载，最终回到电源的负极。电流在每个元件的两端分别流过，互不影响。并联电路的特点总结词并联电路具有分流、分压、互不干扰等特性。详细描述在并联电路中，由于每个元件或负载都独立地与电源相连，因此电流会根据元件或负载的阻抗进行分流，即电流的大小与元件或负载的阻抗成反比。同时，由于每个元件或负载的电压都与电源电压相等，因此可以实现分压的效果。此外，由于电流在每个元件的两端分别流过，互不影响，因此并联电路中的元件或负载互不干扰。并联电路的应用总结词并联电路广泛应用于实际生活中，如家庭电路、照明电路、电子设备等。详细描述在家庭电路中，各个电器设备都是并联连接的，这样可以使每个电器设备独立工作，互不干扰。此外，照明电路中的灯泡、电子设备中的电阻、电容等元件也都是采用并联连接的方式。由于并联电路具有分流、分压、互不干扰等特性，因此在这些应用中能够实现高效、稳定的运行。03串联与并联的区别与联系电流的流向总结词在串联电路中，电流从电源正极出发，依次流经每一个元件，最后回到电源负极。而在并联电路中，电流从电源正极出发，被分为多个分支，每一分支流经一个元件后再汇合回到电源负极。详细描述在串联电路中，由于电流只有一条路径，所以电流的流向是确定的，从电源正极出发，经过所有元件，最后回到电源负极。而在并联电路中，电流从电源正极出发后，会分为多个分支，每一分支流经一个元件后再汇合回到电源负极。电压的分配总结词在串联电路中，各元件两端的电压之和等于电源电压。而在并联电路中，各支路电压等于电源电压。详细描述在串联电路中，由于电流只有一条路径，所以各元件两端的电压是逐个相加的，总和等于电源电压。而在并联电路中，各支路电压是相等的，等于电源电压。功率的计算总结词在串联电路中，各元件的功率之和等于总功率。而在并联电路中，各支路的功率之和等于总功率。详细描述在串联电路中，由于电流只有一条路径，所以各元件的功率是逐个相加的，总和等于总功率。而在并联电路中，各支路的功率是相等的，总和等于总功率。04实验操作串联电路实验实验目标通过搭建串联电路，了解电流在串联电路中的流动情况。实验材料电池、灯泡、开关、导线等。串联电路实验实验步骤1.准备实验材料，确保所有设备完好无损。2.将灯泡、开关、导线按照电路图连接起来，形成串联电路。串联电路实验3.打开开关，观察灯泡是否发光，并记录实验结果。4.改变串联电路中的电阻或电压，观察灯泡发光情况的变化，并记录实验结果。并联电路实验实验目标通过搭建并联电路，了解电流在并联电路中的流动情况。实验材料电池、灯泡、开关、导线等。并联电路实验实验步骤1.准备实验材料，确保所有设备完好无损。2.将灯泡、开关、导线按照电路图连接起来，形成并联电路。并联电路实验3.打开开关，观察灯泡是否发光，并记录实验结果。4.改变并联电路中的电阻或电压，观察灯泡发光情况的变化，并记录实验结果。实验注意事项01020304在连接电路时，应确保导线的连接牢固，避免出现接触不良或短路的情况。在进行实验前，应先了解电路图和实验...
