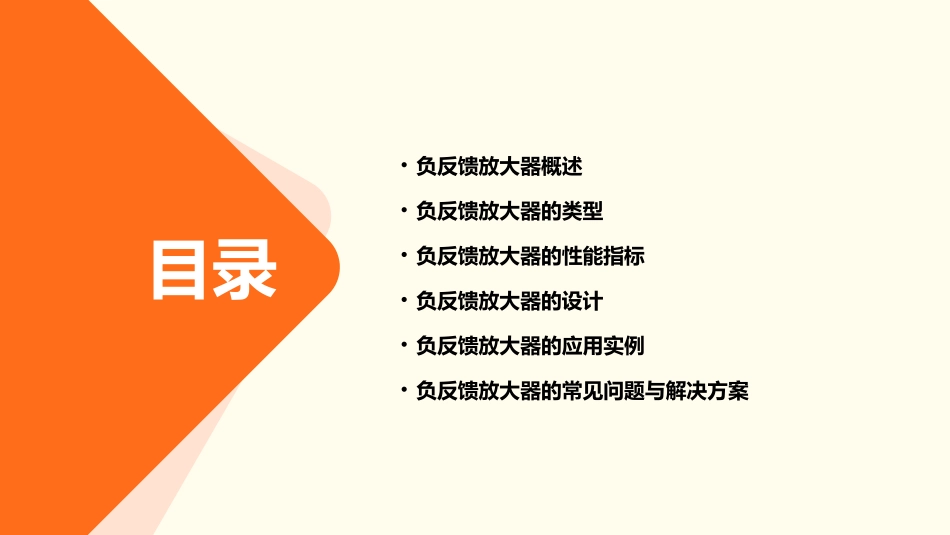

负反馈放大器课件•负反馈放大器概述•负反馈放大器的类型•负反馈放大器的性能指标•负反馈放大器的设计•负反馈放大器的应用实例•负反馈放大器的常见问题与解决方案目录01负反馈放大器概述负反馈放大器是一种电子放大器，通过引入负反馈机制来改善放大器的性能。它通过将放大器的输出信号部分或全部反馈回输入端，利用负反馈的原理来减小放大器的增益，从而降低放大器的非线性失真、噪声和频率响应的不平坦度。负反馈放大器的定义0102负反馈放大器的工作原理负反馈的引入可以减小放大器的增益，降低非线性失真和噪声，提高频率响应的平坦度，改善放大器的性能。负反馈放大器的工作原理是通过负反馈网络将输出信号的一部分或全部反相后加到输入端，从而减小放大器的净输入信号。负反馈放大器广泛应用于音频放大、电源供应、控制系统等领域。在电源供应领域，负反馈放大器可以用于控制电源的输出电压和电流，提高电源的稳定性和可靠性。在音频放大领域，负反馈放大器可以提供更低的噪声和失真，提高音频质量。在控制系统领域，负反馈放大器可以用于实现各种控制算法，提高系统的控制精度和稳定性。负反馈放大器的应用场景02负反馈放大器的类型总结词01电压反馈放大器通过将输出电压的一部分反馈到输入端，来改变输入电压或电流，从而影响放大器的增益和频率响应。详细描述02电压反馈放大器通常采用电压串联负反馈，其反馈电压取自输出电压，通过电阻或电容网络反馈到输入端，与输入信号相减，从而减小放大器的增益并改善稳定性。特点03电压反馈放大器具有高输入阻抗、低输出阻抗的特点，适用于电压放大和缓冲电路。电压反馈放大器总结词电流反馈放大器通过将输出电流的一部分反馈到输入端，来改变输入电流或电压，从而影响放大器的增益和频率响应。详细描述电流反馈放大器通常采用电流并联负反馈，其反馈电流取自输出电流，通过电阻或电容网络反馈到输入端，与输入信号相减，从而减小放大器的增益并改善稳定性。特点电流反馈放大器具有低输入阻抗、高输出阻抗的特点，适用于电流放大和驱动电路。电流反馈放大器总结词跨阻抗放大器是一种特殊的负反馈放大器，其反馈网络同时影响输入阻抗和输出阻抗，从而在宽频范围内实现稳定的增益和良好的频率响应。详细描述跨阻抗放大器的反馈网络通常由电阻和电容组成，其阻抗值的选择决定了放大器的增益和频率响应。通过合理设计跨阻抗放大器的反馈网络，可以在宽频范围内实现稳定的增益和良好的频率响应。特点跨阻抗放大器具有高输入阻抗、高输出阻抗的特点，适用于宽带放大和信号处理电路。跨阻抗放大器03负反馈放大器的性能指标增益是负反馈放大器的重要性能指标，它决定了放大器的放大能力。增益是指放大器输出信号与输入信号的比值，用于衡量放大器对信号的放大能力。在负反馈放大器中，增益的大小受到反馈系数的直接影响。增益详细描述总结词总结词带宽是负反馈放大器的重要性能指标，它决定了放大器的频率响应范围。详细描述带宽是指放大器能够正常工作的频率范围，即放大器能够处理的信号频率上限和下限。在负反馈放大器中，带宽的大小受到反馈系数的调节，反馈系数越大，带宽越窄。带宽总结词噪声性能是负反馈放大器的重要性能指标，它反映了放大器的噪声水平。详细描述噪声性能是指放大器输出信号中的噪声成分，噪声水平越低，说明放大器的性能越好。在负反馈放大器中，噪声性能受到反馈系数和电路元件参数的影响。噪声性能失真性能总结词失真性能是负反馈放大器的重要性能指标，它反映了放大器对信号失真的程度。详细描述失真性能是指放大器输出信号与输入信号之间的失真程度，失真程度越低，说明放大器的性能越好。在负反馈放大器中，失真性能受到反馈系数和电路元件参数的影响。04负反馈放大器的设计根据应用需求，计算所需的放大倍数。确定放大器的增益根据增益和带宽要求，选择合适的反馈元件。选择合适的反馈网络根据电路的阻抗匹配要求，计算输入和输出阻抗。确定输入和输出阻抗根据放大器的电源电压要求，选择合适的电源电压。选择合适的电源电压设计步骤根据设计要求，选择合适的电阻、电容、电感等元件。元件选择元件参数...
