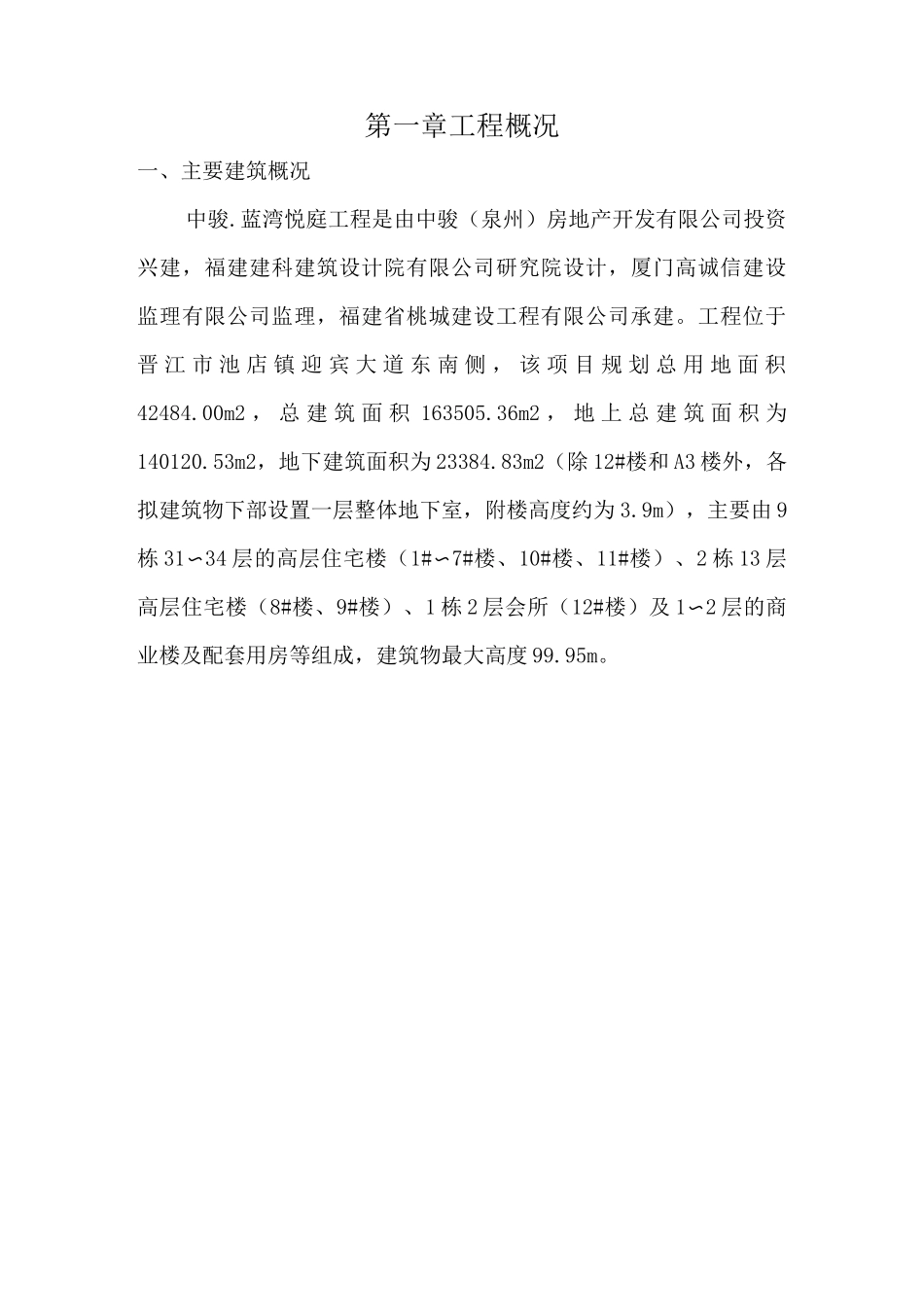

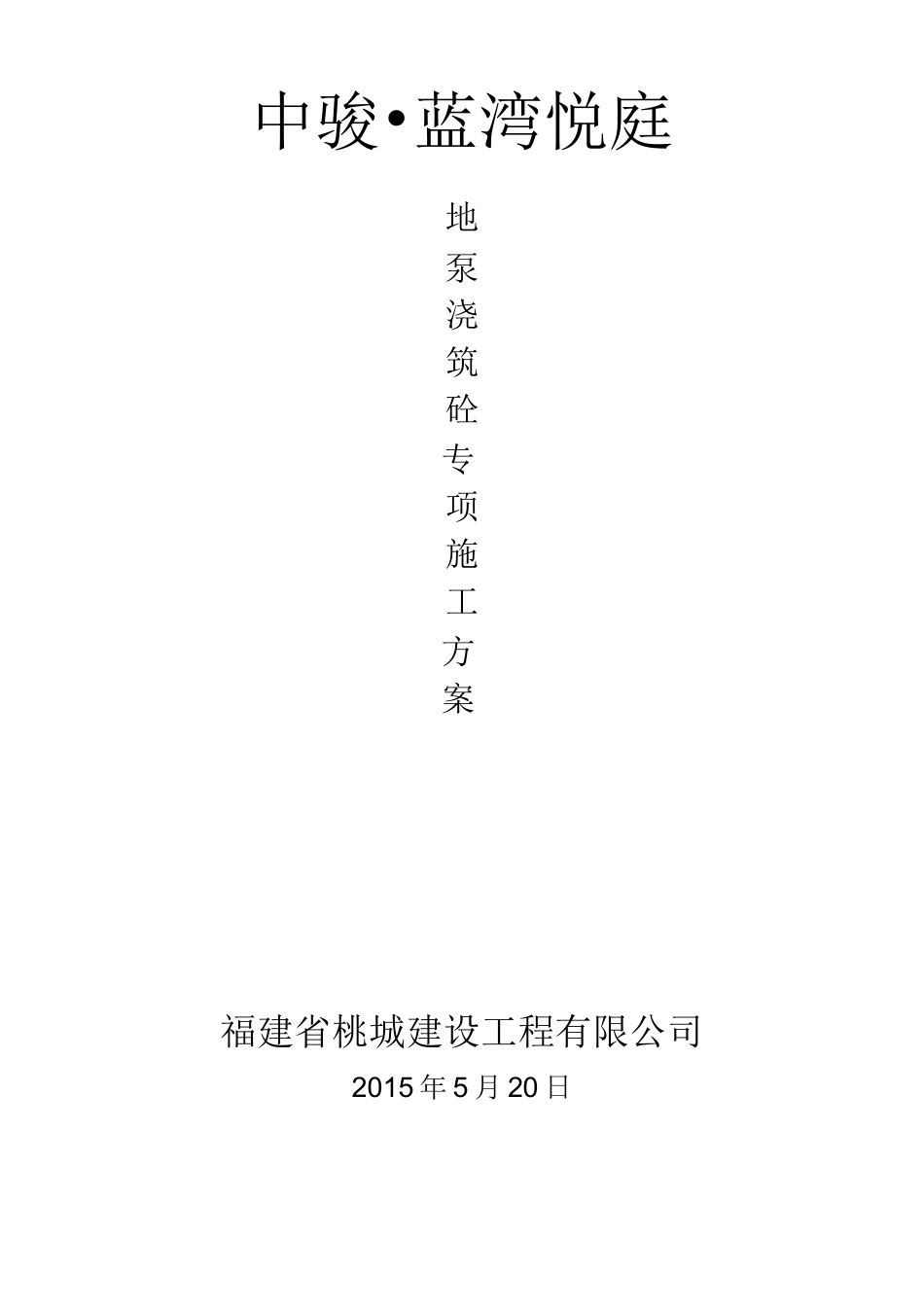

中骏•蓝湾悦庭地泵浇筑砼专项施工方案福建省桃城建设工程有限公司2015年5月20日第一章工程概况3一、主要建筑概况3第二章泵管与布料杆布置4一、管道布置原则4二、地泵位置选择4三、布料杆布置原则4第三章泵管与布料杆的加固5一、泵管加固5二、布料杆底座加固7三、布料杆下模板加固加强8四、洗泵管加固8第四章布料杆施工要点11第五章安全注意事项12第一章工程概况一、主要建筑概况中骏.蓝湾悦庭工程是由中骏（泉州）房地产开发有限公司投资兴建，福建建科建筑设计院有限公司研究院设计，厦门高诚信建设监理有限公司监理，福建省桃城建设工程有限公司承建。工程位于晋江市池店镇迎宾大道东南侧，该项目规划总用地面积42484.00m2，总建筑面积163505.36m2，地上总建筑面积为140120.53m2，地下建筑面积为23384.83m2（除12#楼和A3楼外，各拟建筑物下部设置一层整体地下室，附楼高度约为3.9m），主要由9栋31〜34层的高层住宅楼（1#〜7#楼、10#楼、11#楼）、2栋13层高层住宅楼（8#楼、9#楼）、1栋2层会所（12#楼）及1〜2层的商业楼及配套用房等组成，建筑物最大高度99.95m。第二章泵管与布料杆布置结合现场情况及考虑工程进度，本工程决定采用地泵泵送、布料杆布料浇筑混凝土。施工过程中使用一台布料杆，半径15m。一、管道布置原则1.管道的配置线路应尽量短，尽量少用弯管和软管，避免使用弯度过大的弯头，管道末端活动软管不得超过180°。离水源应近。2.泵机出口应有一定长度的水平管，然后再接弯管。3.管路布置应使泵送的方向与混凝土浇筑的方向相反，使在浇筑过程中容易拆管而不用增设管道。4.当管路向下配管时，应在弯头处增设气门。5.水平管道铺设应平直，管道应可靠连接，避免爆管。6.垂直输送管道最下面的弯管应为厚管壁，并易拆卸，不能用弯管做支撑7.砼输送管与洗泵管具体位置详附图1二、地泵位置选择1.地泵停放场地要求平整、坚实，并且有足够的场地确保砼运输车的供料、调车。三、布料杆布置原则1.布料杆宜布置在覆盖范围足够广的位置，减少移动次数。2.布料杆应布置点处模板应加强内支撑加固，布料杆支座应作相应加固措施，防止布料杆倾覆，防止破坏钢筋。3.布料杆布置位置详附图1。第三章泵管与布料杆的加固一、泵管加固本工程1#、3#楼垂直泵管沿主体结构从外墙布置到板面；5#、7#、8#、10#楼从楼板预留洞口布置到板面。1.水平管道加固水平管道在楼板上应铺设旧轮胎作为加固，同时用于保护钢筋。此次铺设管道，根据现场实际情况及布管线路，在垂直管与水平管交接的弯头处以及水平管弯头处放置旧轮胎作为铺垫。其余水平管根据1)垂直管道沿主体结构布管至楼板面时，在楼层中预埋四根连墙件，用钢管双向锁紧管道后连接在连墙件上，如下图：F\预埋连墙钢预埋连墙:、泵2)楼板预留孔洞布管到工作面在首层及其他楼板预留直径为250mm的圆形洞口便于穿管。管道周围用木楔楔紧。木楔数量不应少于四个。木楔应塞紧，避免在浇筑砼过程中泵管出现剧烈摇晃的现象。木楔泵管木楔二、布料杆底座加固本工程布料杆为可伸缩支脚的底座，拟定在底座下垫长方木，再在方木与底座之间布置模板防止滑动。具体如下图：方木底座在纵向加设剪刀撑。如下图：底座底座拟定在内支撑两根立杆之间再加一根立杆，立杆间距600mm,并四、洗泵管加固本工程洗泵管选用直径160mm的铁管。加固时在墙体上预埋膨胀螺栓，用卡箍直接锁死洗泵管。卡箍每两米设置一道。如下图：布料杆下模板加固加主体结构1-1剖面图第四章布料杆施工要点1.检查布料杆的螺栓是否全部上紧，转轴处是否正常。2.按照布料杆出厂说明安装布料杆。3.安装布料杆及其配重，要求布料杆中间须架空200~300mm,支脚下面须有铺垫，检查布料杆杆身是否垂直。4.泵管接管时须检查管内是否清洗干净，接口处必须采用橡胶圈。泵管接好后还应检查螺栓是否拧紧。浇筑完毕后应及时清洗泵管，并统一守好码放整齐。5.试车，用大绳控制混凝土出料口及杆臂中间弯折处，在其最大作业半径内运行一圈。6．出料口更改位置时，应用麻袋套出出口，等到另外一个出料口再解开，避免混凝土掉落在地上。7.布料杆出料处于地泵之间应保持联络顺畅，必须做到布料杆处喊停地泵处立即停...
