光纤光缆基本知识课件VIP免费

光纤光缆基本知识课件_第1页
1/31
光纤光缆基本知识课件_第2页
2/31
光纤光缆基本知识课件_第3页
3/31

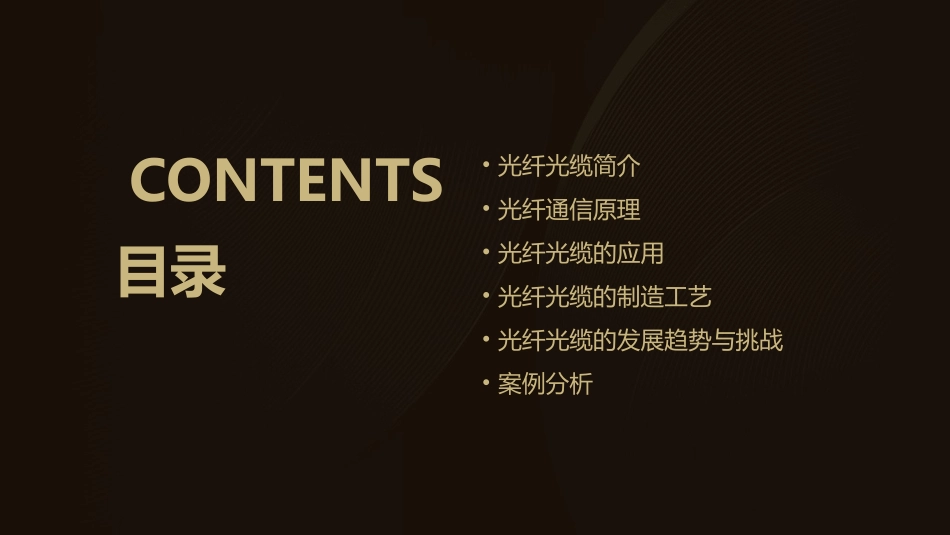

光纤光缆基本知识课件目录•光纤光缆简介•光纤通信原理•光纤光缆的应用•光纤光缆的制造工艺•光纤光缆的发展趋势与挑战•案例分析CONTENTS01光纤光缆简介CHAPTER0102光纤光缆的定义光纤光缆具有传输距离远、传输速度快、传输容量大、抗电磁干扰等优点,是现代通信网络的重要组成部分。光纤光缆是一种传输光信号的线缆,由多根光纤组成,用于实现高速、大容量的信息传输。光纤是光波导,用于传输光信号。光纤由纤芯和包层组成,纤芯直径一般在几微米到几十微米之间,包层直径一般在几百微米左右。光缆是由多根光纤和保护层组成的线缆,具有保护光纤不受外界环境影响的优点。光缆内部结构通常包括加强筋、填充物、护套等部分。光纤光缆的组成光缆光纤按传输模式分类单模光纤和多模光纤。单模光纤只传输单一模式的光信号,适用于长距离、高速通信;多模光纤传输多个模式的光信号,适用于短距离、低速通信。按纤芯直径分类微米级光纤和亚微米级光纤。微米级光纤的纤芯直径在几微米到几十微米之间,传输容量较大;亚微米级光纤的纤芯直径在几百纳米左右,传输距离较远。光纤光缆的分类02光纤通信原理CHAPTER光的直线传输在均匀介质中,光沿直线传播。在光纤中,光在纤芯中沿直线传播,遇到包层和纤芯的界面发生反射或折射。光的全反射当光线从折射率较小的介质射入折射率较大的介质时,若入射角大于某一临界角,光线会发生全反射,能量几乎无损地传递到折射率较大的介质。光的传输方式当光线在不同折射率的介质间传播时,会因速度不同而发生方向改变。在光纤中,光从纤芯射向包层发生折射,部分光进入包层并反射回来。光的折射光线遇到不同介质的界面时,会有一部分光能量反射回原介质。在光纤中,光遇到纤芯和包层的界面发生反射。光的反射光的折射与反射两束或多束相干光波相遇时,因相位差而产生加强或减弱的现象。在光纤中,光的干涉影响光的传输模式。光的干涉光绕过障碍物继续传播的现象。在光纤中,光的衍射影响光的传播方向和模式。光的衍射光的干涉与衍射光的调制与解调光的调制利用光波的某些参数(如振幅、相位等)随电信号变化的过程。在光纤通信中,电信号通过调制器对激光器进行调制,使输出的光信号带有信息。光的解调将已调制的信号还原为原始电信号的过程。在光纤通信中,解调器将接收到的光信号还原为电信号,便于后续处理和传输。03光纤光缆的应用CHAPTER通信领域的应用光纤通信光纤光缆作为通信介质,用于传输语音、数据和视频信号,具有传输容量大、传输距离远、传输质量高等优点。宽带接入光纤光缆作为宽带接入的媒介,提供高速、稳定的互联网接入服务,提升用户体验。物联网应用光纤光缆在物联网领域的应用,实现各类传感器的数据传输和互联互通。VS光纤光缆用于高压输电线路的在线监测和保护控制,提高电力传输的可靠性和安全性。智能电网光纤光缆为智能电网提供数据传输和通信支持,实现电网的智能化管理和调度。电力传输电力领域的应用光纤光缆具有较低的信号泄露和抗干扰能力,适用于军事保密通信。保密通信光纤陀螺仪在军事导航领域的应用,提高导航系统的精度和稳定性。导航系统军事领域的应用航空航天领域的应用光纤光缆用于卫星与地面站之间的信号传输,满足航空航天领域对高速、大容量通信的需求。卫星通信光纤光缆在飞机制造中用于传感器数据传输和控制系统连接,提高飞机的性能和安全性。飞机制造04光纤光缆的制造工艺CHAPTER03加工对预制棒进行加工,如切割、磨削等,确保其几何尺寸和表面质量符合要求。01提纯将原材料提纯,去除杂质,确保预制棒的质量。02沉积在沉积设备中,将提纯后的原材料按照特定比例混合,通过化学反应形成透明玻璃态的预制棒。预制棒的制备将预制棒加热至软化点以上,使其呈现液态。加热通过拉丝机将液态的预制棒拉制成细丝状。拉丝在拉丝过程中,对光纤进行快速冷却,以保持其几何形状和稳定性。冷却拉丝工艺选择合适的涂层材料,如聚合物等,以保证光纤的机械性能和化学稳定性。涂层材料涂覆硬化在光纤表面涂覆一层或多层涂层,以提高其抗拉强度和耐磨性。对涂层进行硬化处理,使其具有足够的硬度,能够承受恶劣环境的...
