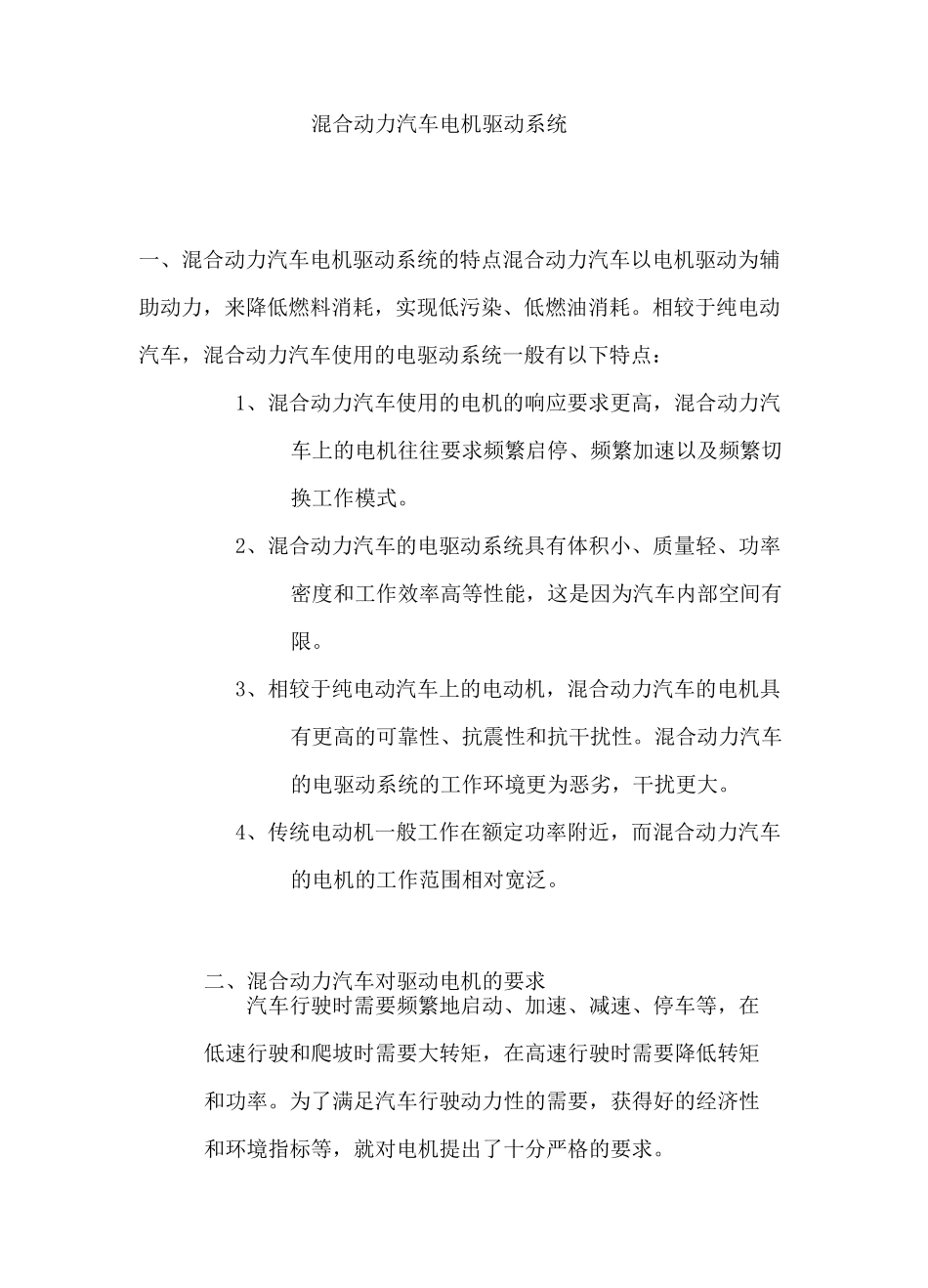

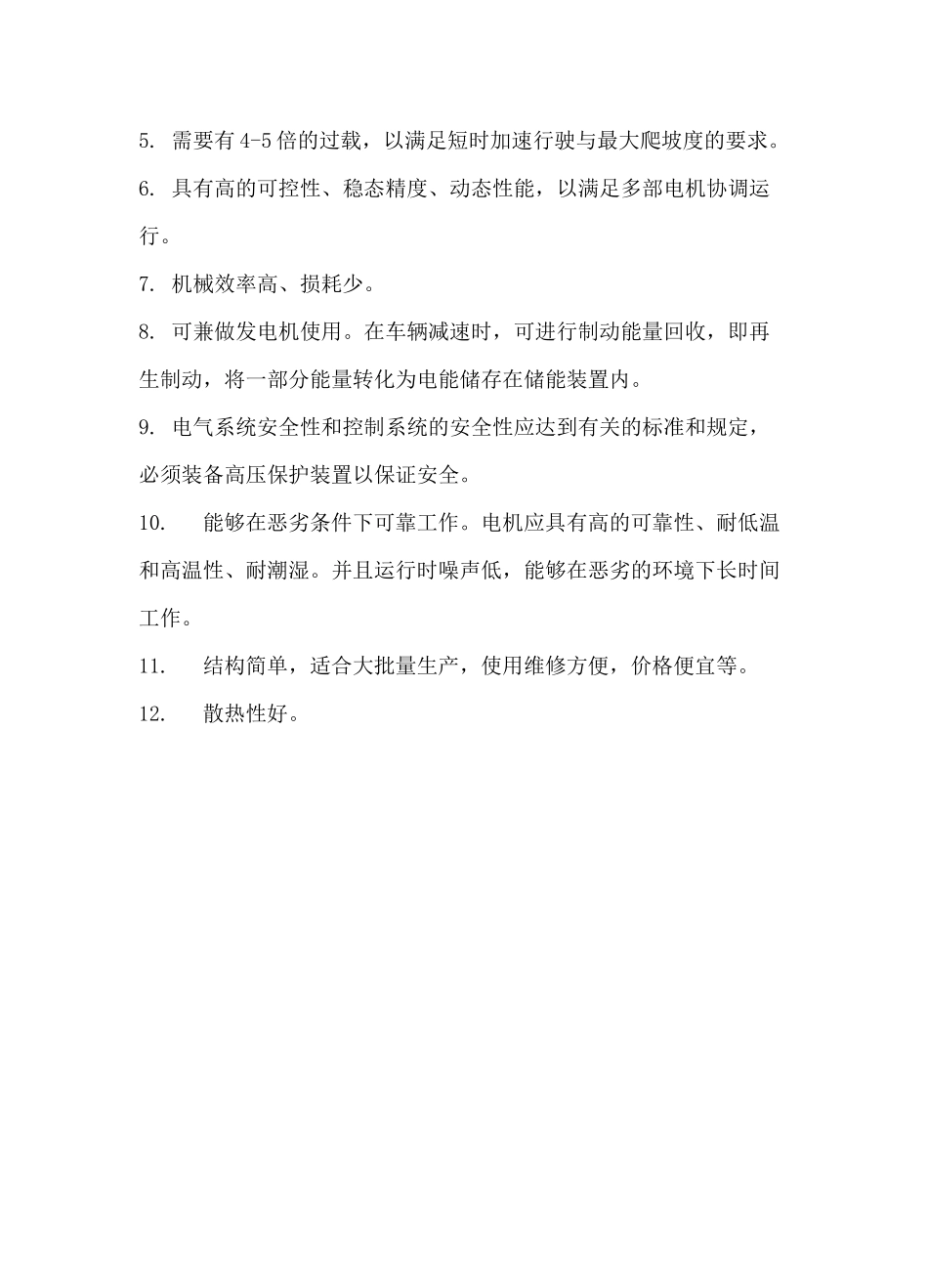

混合动力汽车电机驱动系统一、混合动力汽车电机驱动系统的特点混合动力汽车以电机驱动为辅助动力，来降低燃料消耗，实现低污染、低燃油消耗。相较于纯电动汽车，混合动力汽车使用的电驱动系统一般有以下特点：1、混合动力汽车使用的电机的响应要求更高，混合动力汽车上的电机往往要求频繁启停、频繁加速以及频繁切换工作模式。2、混合动力汽车的电驱动系统具有体积小、质量轻、功率密度和工作效率高等性能，这是因为汽车内部空间有限。3、相较于纯电动汽车上的电动机，混合动力汽车的电机具有更高的可靠性、抗震性和抗干扰性。混合动力汽车的电驱动系统的工作环境更为恶劣，干扰更大。4、传统电动机一般工作在额定功率附近，而混合动力汽车的电机的工作范围相对宽泛。二、混合动力汽车对驱动电机的要求汽车行驶时需要频繁地启动、加速、减速、停车等，在低速行驶和爬坡时需要大转矩，在高速行驶时需要降低转矩和功率。为了满足汽车行驶动力性的需要，获得好的经济性和环境指标等，就对电机提出了十分严格的要求。颈目言济电动机骂应式电动机永砸式史动机-亓关蘆国弍电动机比功奎低中高絞高过戟能力5200300^500300300^500幢値效車⑸85*899?3595^790员荷效率(%)80'8790'9295"9773'86功率因数(%)32^5590'9360'65翩舷1：51：2.251：3转連范圈(I/ILB)000^00012000^200004000^10000W>L5000可基性最优艮蚌婕梅的坚辰性电动机外闻是-fttta大中小大中好控制器成本低1.电压高。采用高电压可以减少电机和导线等装备的尺寸、降低逆变器的成本和提高能量转换效率等。2.高转速。电机的功率P与其转矩M和转速n成正比，即PocM.n,因此，在M—定的情况下，提高n则可以提高P；而在P一定的情况下，提高n则可降低电动机的M,采用小质量和小体积的电机。因此采用高速电机是电动汽车发展的趋势之一。现代电动汽车的高转速电机的转速可以达到8000-12000r/min，由于体积和质量都小，有利于降低整车的装备质量。3.转矩密度、功率密度大，质量轻，体积小。转矩密度、功率密度大指最大转矩体积比和最大功率体积比。转矩密度、功率密度越大，HEV电机驱动系统占用的空间越小。米用铝合金外壳等降低电动机的质量。各种控制装置和冷却系统的材料等也应尽可能选用轻质材料。4.具有较大的启动转矩和较大范围的调速性能，以满足启动、加速、行驶、减速、制动等所需的功率与转矩；应具有自动调速功能，减轻操纵强度，提高舒适性，能达到与内燃机汽车同样的控制响应。5.需要有4-5倍的过载，以满足短时加速行驶与最大爬坡度的要求。6.具有高的可控性、稳态精度、动态性能，以满足多部电机协调运行。7.机械效率高、损耗少。8.可兼做发电机使用。在车辆减速时，可进行制动能量回收，即再生制动，将一部分能量转化为电能储存在储能装置内。9.电气系统安全性和控制系统的安全性应达到有关的标准和规定，必须装备高压保护装置以保证安全。10.能够在恶劣条件下可靠工作。电机应具有高的可靠性、耐低温和高温性、耐潮湿。并且运行时噪声低，能够在恶劣的环境下长时间工作。11.结构简单，适合大批量生产，使用维修方便，价格便宜等。12.散热性好。有换向无换向特种电动直流电动永磁式直流电动正弦波电动方波电动同步磁阻自励直流式电串励直流式由动机他励直流式电并励直流式由动机异步EW动机同步电动永磁无刷开关磁阻式电动机式电动机永磁阶跃感应式绕线式电励磁式永磁同步磁阻式由动机由动由动式由动由动横向磁通量电三、混合动力汽车驱动电动机的种类传统电动种类很多，用途广泛，功率的覆盖面非常大。相对而言，混合动力汽车所采用的电动机种类较少，功率覆盖面也较小。早期的混合动力汽车采用控制性能好且成本较低的直流电动机。随着电子技术、机械制造技术和自动控制技术的发展，直流电动机逐步被性能更加优越的交流电动机、永磁电动机和开关磁阻电机取代。现今混合动力汽车所采用的电机种类如下图：电动机a）直流电动机1、直流电动机的种类和基本性能在混合动力汽车上最常见的直流电动机有串励直流电动机和他励直流电动机两种。（1）串励直流电动机串励直流电动机的励磁电流和电枢电流相等，能获得每单位电流的最高转矩，起动...
