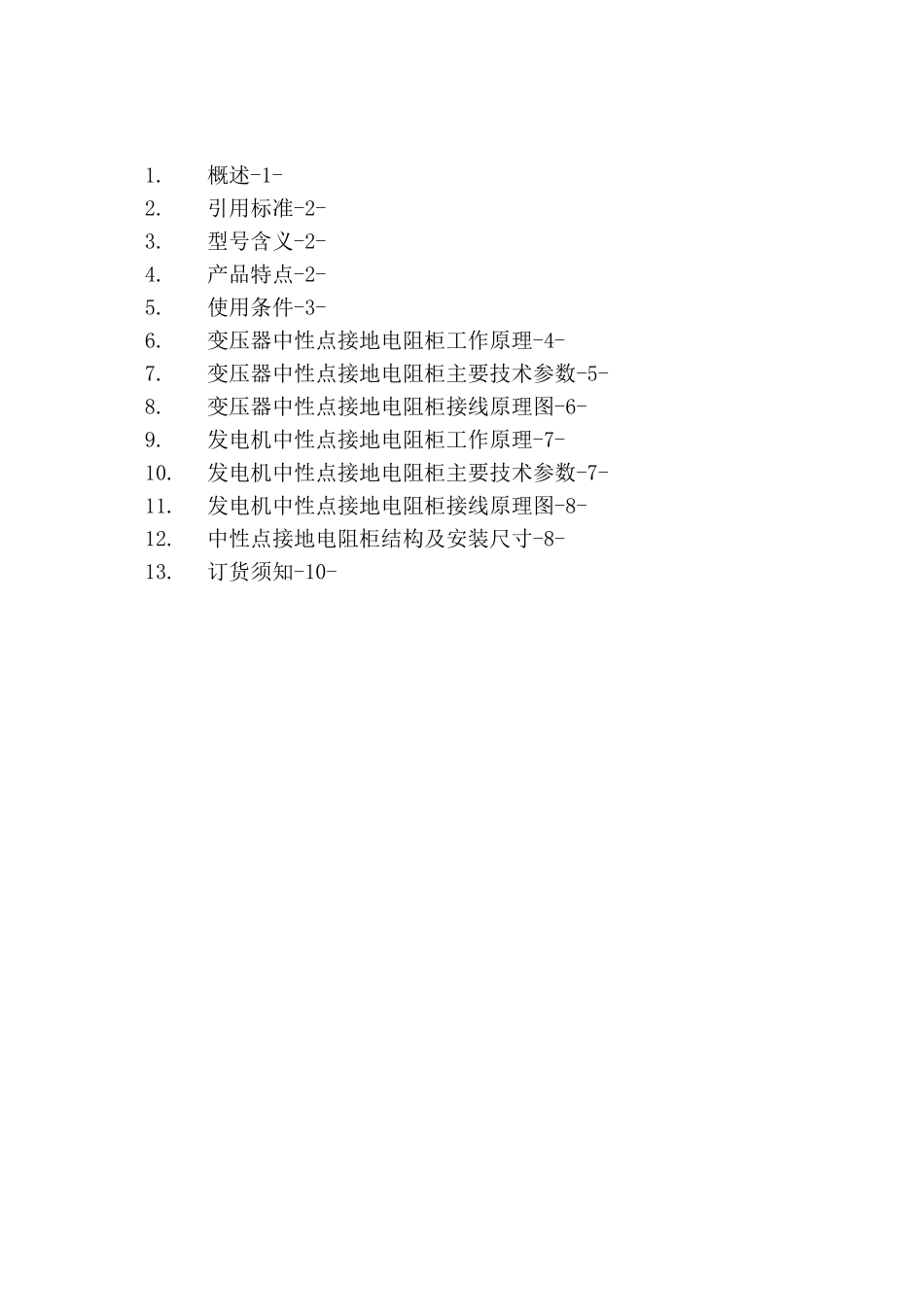

1.概述-1-2.引用标准-2-3.型号含义-2-4.产品特点-2-5.使用条件-3-6.变压器中性点接地电阻柜工作原理-4-7.变压器中性点接地电阻柜主要技术参数-5-8.变压器中性点接地电阻柜接线原理图-6-9.发电机中性点接地电阻柜工作原理-7-10.发电机中性点接地电阻柜主要技术参数-7-11.发电机中性点接地电阻柜接线原理图-8-12.中性点接地电阻柜结构及安装尺寸-8-13.订货须知-10-HT—DZ型中性点接地电阻柜保定市惠通电气有限公司保定市惠通电气有限公司-4-HT—DZ型中性点接地电阻柜HT—DZ型中性点接地电阻柜-3-保定市惠通电气有限公司保定市惠通电气有限公司-4-HT—DZ型中性点接地电阻柜:电阻;电流;互感器abc5.7.在相电压作用下，电阻箱工作时间不小于10S。5.8.非金属电阻器外套管最小爬电比距不小于20mm/kV,能适用中等污秽场所。5.9.安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。6.变压器中性点接地电阻柜工作原理三相交流电网中性点与大地间电气连接的方式，称为电网中性点接地方式。电网中性点接地电阻工作原理如下：HT—DZB型变压器中性点接地电阻柜工作原理6.1变压器联结组别：A/Y-ll型中性点接地0图一.变压器中性点接地电阻柜工作原理备注：发电厂6kV厂用电配电系统一般采用此种形式。6.2变压器联结组别：Y0/A-11型中性点接地HT—DZ型中性点接地电阻柜-5-保定市惠通电气有限公司图二.变压器中性点接地电阻柜工作原理备注：供电系统10kV配电系统一般采用此种形式。7.变压器中性点接地电阻柜主要技术参数6.3kV、10.5kV、36.75kVHT—DZB型变压器中性点接地电阻柜接地电阻的技术数据如下:HT—DZ型中性点接地电阻柜-6-保定市惠通电气有限公司备注：可以按用户要求设计制造各种电阻，电阻值从0〜1000Q,允许通流能力1〜2000A,允许通流时间一般10S,两种电阻值的误差一般为±5%。选择中性点接地电阻主要需要考虑以下因素:电压等级、故障电流、通流时间等三个因素。8.变压器中性点接地电阻柜接线原理图HT—DZ型中性点接地电阻柜-7-保定市惠通电气有限公司9.发电机中性点接地电阻柜工作原理HT—DZ型中性点接地电阻柜-8-保定市惠通电气有限公司HT—DZ型中性点接地电阻柜-9-保定市惠通电气有限公司HT—DZ型中性点接地电阻柜-10-保定市惠通电气有限公司HT—DZ型中性点接地电阻柜-11-保定市惠通电气有限公司HT—DZ型中性点接地电阻柜采用自然风冷方式，防护等级从IP23到IP54,外壳材质为冷轧钢板或不锈钢板，电阻柜体内有电流互感器，可以测量中性接地点电流并可引出到继电保护装置内，根据接地电流大小整定断路器跳闸时间。也可根据用户要求加装接地次数记录装置，计数记录装置（计数器）的表盘固定在电阻柜的外壳上。HT—DZ型中性点接地电阻柜可固定于混凝土上以保持箱体的垂直放置。柜体外壳经底部螺栓固定孔可靠固定，电阻柜外型尺寸根据用户具体参数而定。以下是HT—DZB-6.3/40型变压器中性点接地电阻柜的外型尺寸图.图六变压器中性点接地电阻箱的外型尺寸图电阻柜外型尺寸下进下出（1200长X1200宽X1800高）mmHT—DZ型中性点接地电阻柜-12-保定市惠通电气有限公司备注:外型尺寸可根据用户要求。以下是HT—DZF-20/0.5型发电机中性点接地电阻柜的外型尺寸图.图七发电机中性点接地电阻柜的外型尺寸图电阻柜外型尺寸下进下出（2100长X1400宽X2000高）mm
