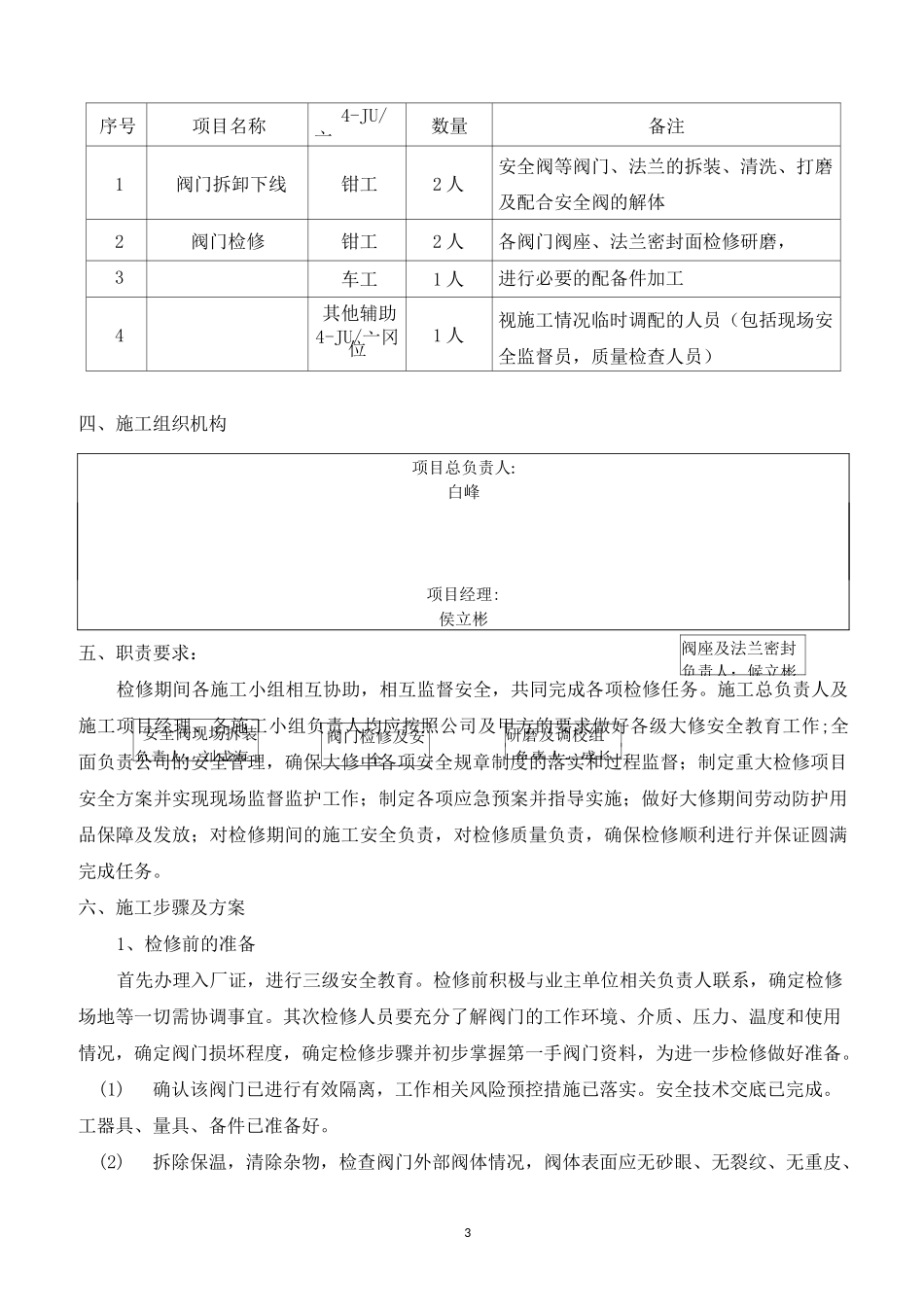

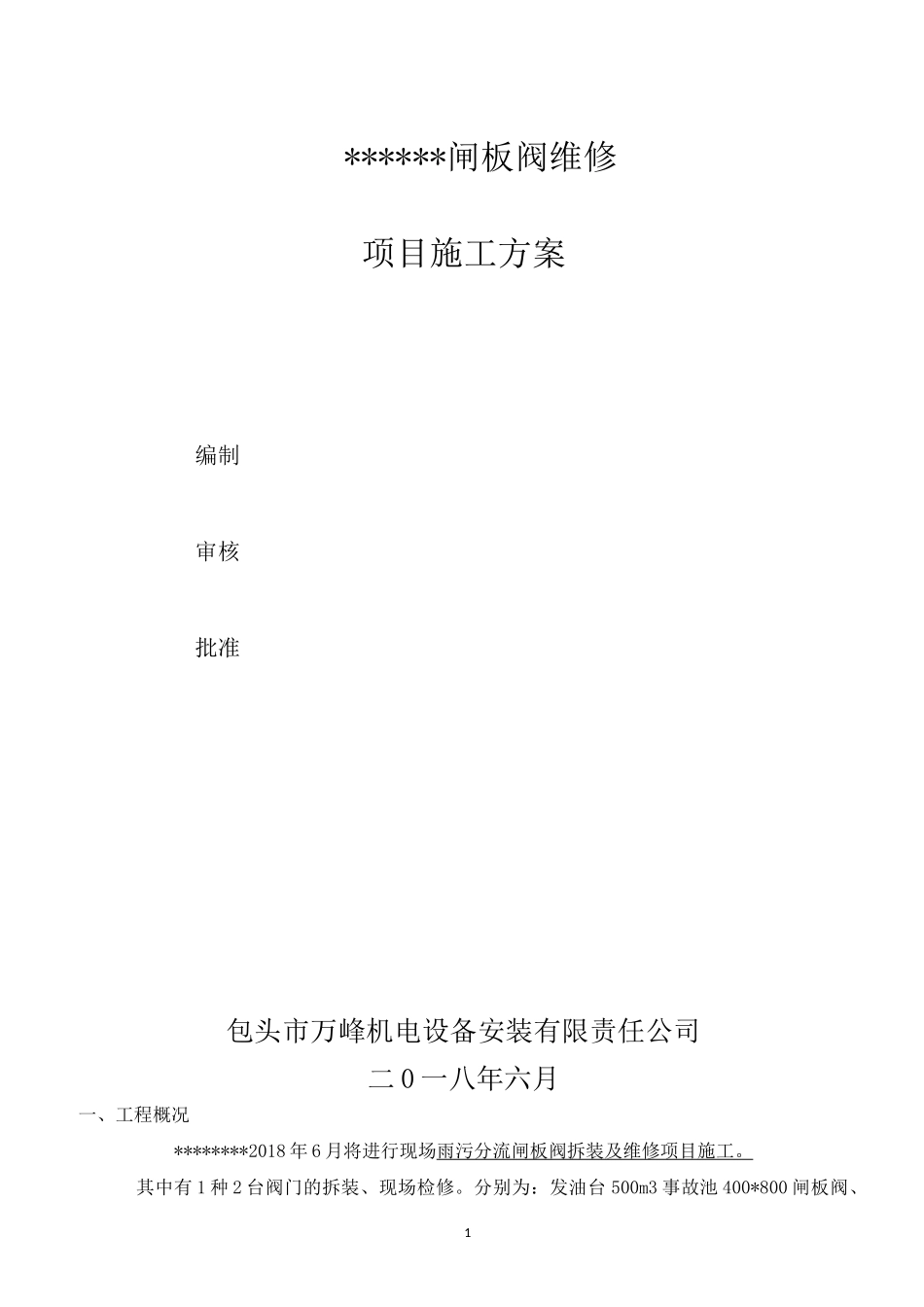

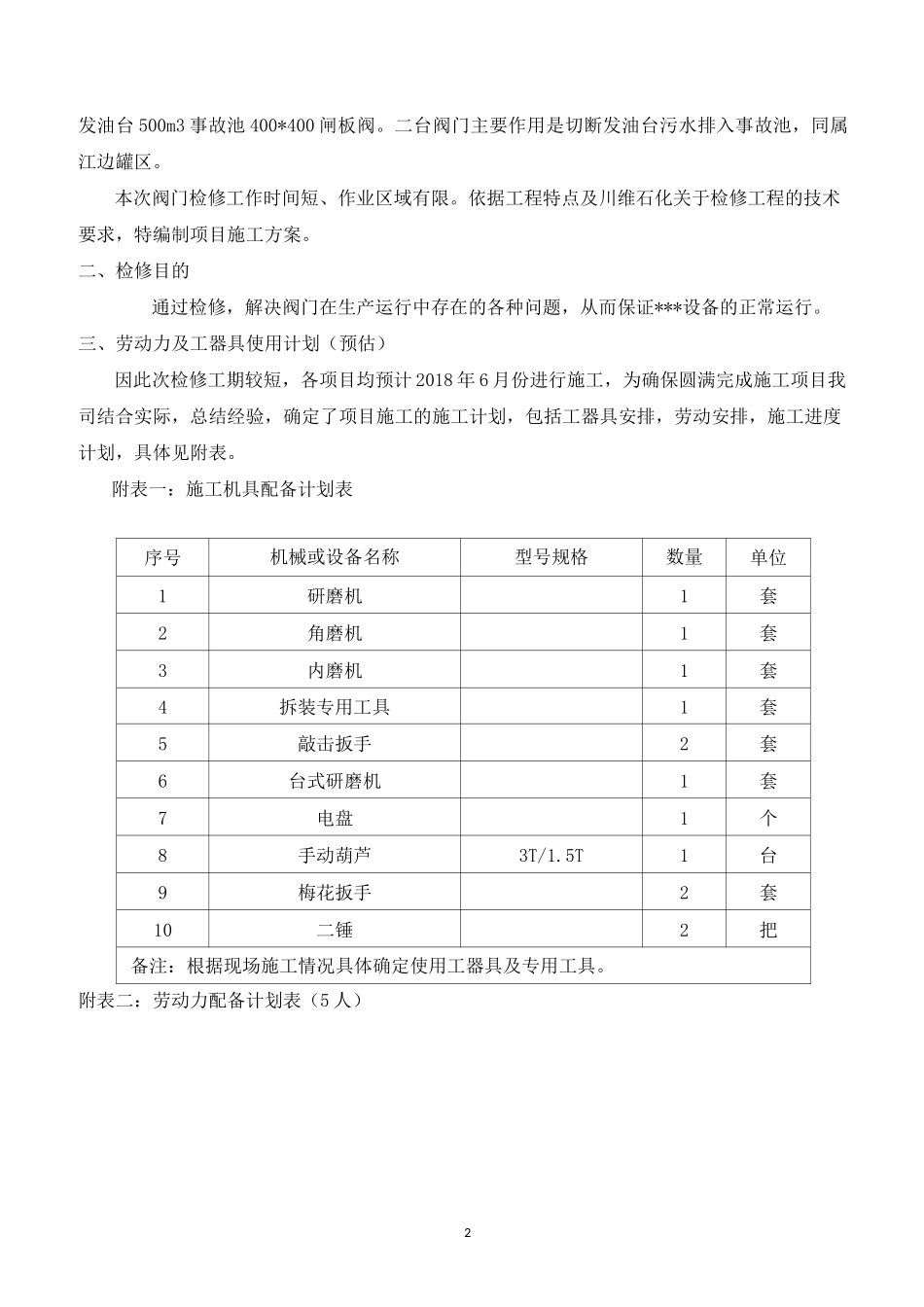

1******闸板阀维修项目施工方案编制审核批准包头市万峰机电设备安装有限责任公司二0一八年六月一、工程概况********2018年6月将进行现场雨污分流闸板阀拆装及维修项目施工。其中有1种2台阀门的拆装、现场检修。分别为：发油台500m3事故池400*800闸板阀、2发油台500m3事故池400*400闸板阀。二台阀门主要作用是切断发油台污水排入事故池，同属江边罐区。本次阀门检修工作时间短、作业区域有限。依据工程特点及川维石化关于检修工程的技术要求，特编制项目施工方案。二、检修目的通过检修，解决阀门在生产运行中存在的各种问题，从而保证***设备的正常运行。三、劳动力及工器具使用计划（预估）因此次检修工期较短，各项目均预计2018年6月份进行施工，为确保圆满完成施工项目我司结合实际，总结经验，确定了项目施工的施工计划，包括工器具安排，劳动安排，施工进度计划，具体见附表。附表一：施工机具配备计划表序号机械或设备名称型号规格数量单位1研磨机1套2角磨机1套3内磨机1套4拆装专用工具1套5敲击扳手2套6台式研磨机1套7电盘1个8手动葫芦3T/1.5T1台9梅花扳手2套10二锤2把备注：根据现场施工情况具体确定使用工器具及专用工具。附表二：劳动力配备计划表（5人）3安全阀现场拆装负责人：刘成海阀门检修及安全研磨及调校组负责人：盛长阀座及法兰密封负责人：候立彬序号项目名称4-JU/亠数量备注1阀门拆卸下线钳工2人安全阀等阀门、法兰的拆装、清洗、打磨及配合安全阀的解体2阀门检修钳工2人各阀门阀座、法兰密封面检修研磨，3车工1人进行必要的配备件加工4其他辅助4-JU/亠冈位1人视施工情况临时调配的人员（包括现场安全监督员，质量检查人员）四、施工组织机构项目总负责人:白峰项目经理:侯立彬五、职责要求：检修期间各施工小组相互协助，相互监督安全，共同完成各项检修任务。施工总负责人及施工项目经理、各施工小组负责人均应按照公司及甲方的要求做好各级大修安全教育工作;全面负责公司的安全管理，确保大修中各项安全规章制度的落实和过程监督；制定重大检修项目安全方案并实现现场监督监护工作；制定各项应急预案并指导实施；做好大修期间劳动防护用品保障及发放；对检修期间的施工安全负责，对检修质量负责，确保检修顺利进行并保证圆满完成任务。六、施工步骤及方案1、检修前的准备首先办理入厂证，进行三级安全教育。检修前积极与业主单位相关负责人联系，确定检修场地等一切需协调事宜。其次检修人员要充分了解阀门的工作环境、介质、压力、温度和使用情况，确定阀门损坏程度，确定检修步骤并初步掌握第一手阀门资料，为进一步检修做好准备。(1)确认该阀门已进行有效隔离，工作相关风险预控措施已落实。安全技术交底已完成。工器具、量具、备件已准备好。(2)拆除保温，清除杂物，检查阀门外部阀体情况，阀体表面应无砂眼、无裂纹、无重皮、4螺栓及零部件完好。(3)对阀门上需拆卸螺栓处用松动剂进行润滑。(4)请甲方安排一个工作间、现场预备360v三相电源和220v电源各一处。并提供甲方现场协调工作人员电话以备有事联系。(5)回装完毕后与甲方配合调试电动装置。(6)对需要检修的阀门，在初步解体后进行拍照，重点拍照部位：阀座、阀芯及损坏部位，并测量好阀门原始数据，做好原始记录；在阀门检修完后，再对以上部门进行拍照，同样做好数据记录，以备进行阀门在检修前后的对比存档。2阀门分解步骤(1)部分开启阀门，然后，对于电动阀拆除电动执行机构，将电动头小心吊起放置一边。对于手动阀，则先旋出背帽，然后拆下手轮。(2)小心取出阀杆螺母与传动机构或手轮相联接的导向平键。(3)旋出背帽，然后旋下阀杆螺母，取出滚针轴承。(4)旋出填料压盖螺母，松开填料压盖。(5)旋出阀盖螺母，将阀盖及阀门支架等一同吊起，放置一边。(6)取下填料压盖，抠出密封填料。并将盘根底环从填料室内取出。(7)将阀杆连同闸板一并从门体内抽出，然后将闸板与阀杆分解。3阀门检修(1)清扫全部零件(2)检查阀体和阀盖有无裂纹、缩孔、夹渣及冲刷腐蚀等缺陷。(3)检查阀座和闸板的密封面是否光滑，有无裂纹、坑点及冲蚀沟痕。并应用研磨工具对阀座和闸板的密封面分别进行研磨，研磨后，需用红丹...
