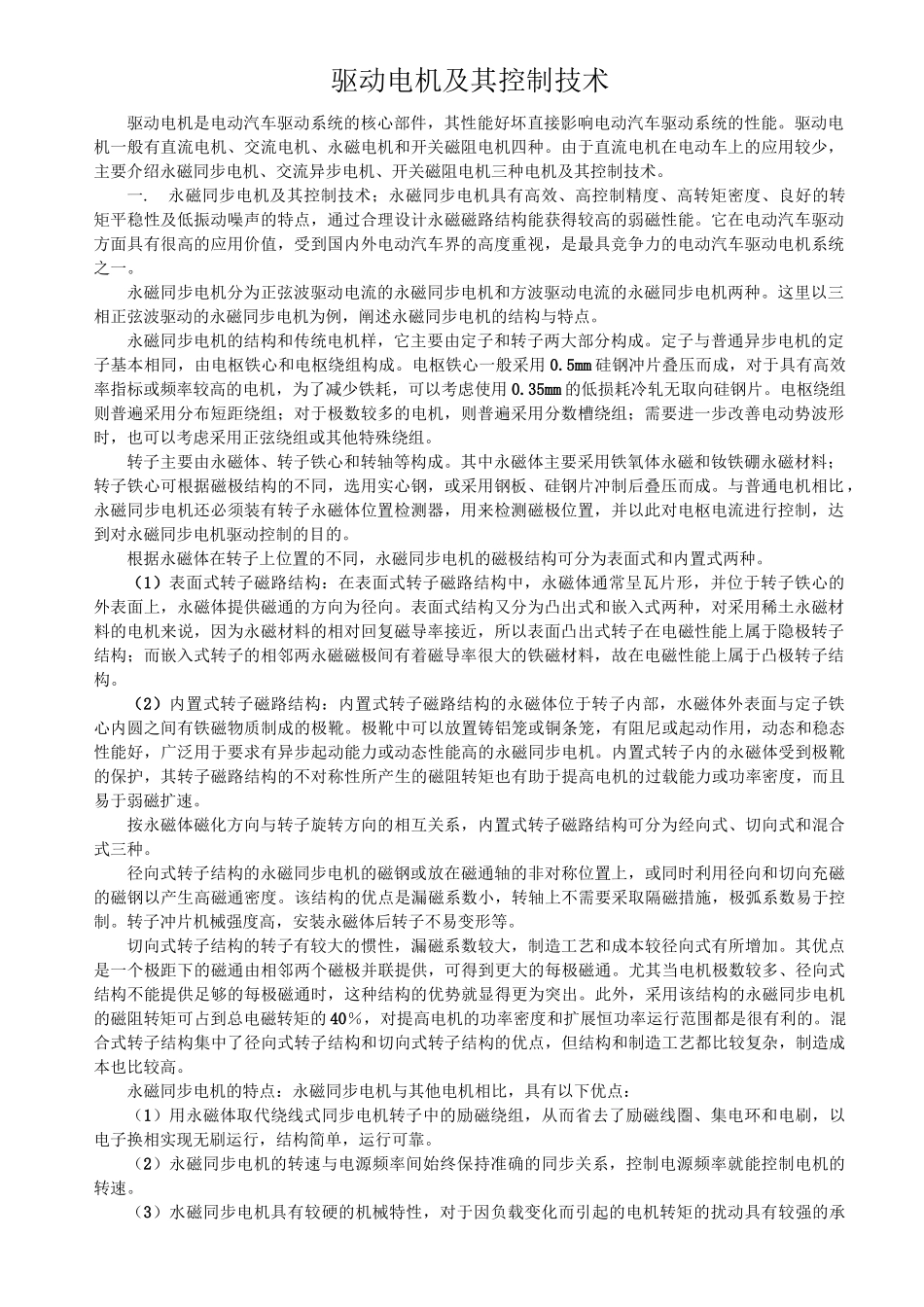

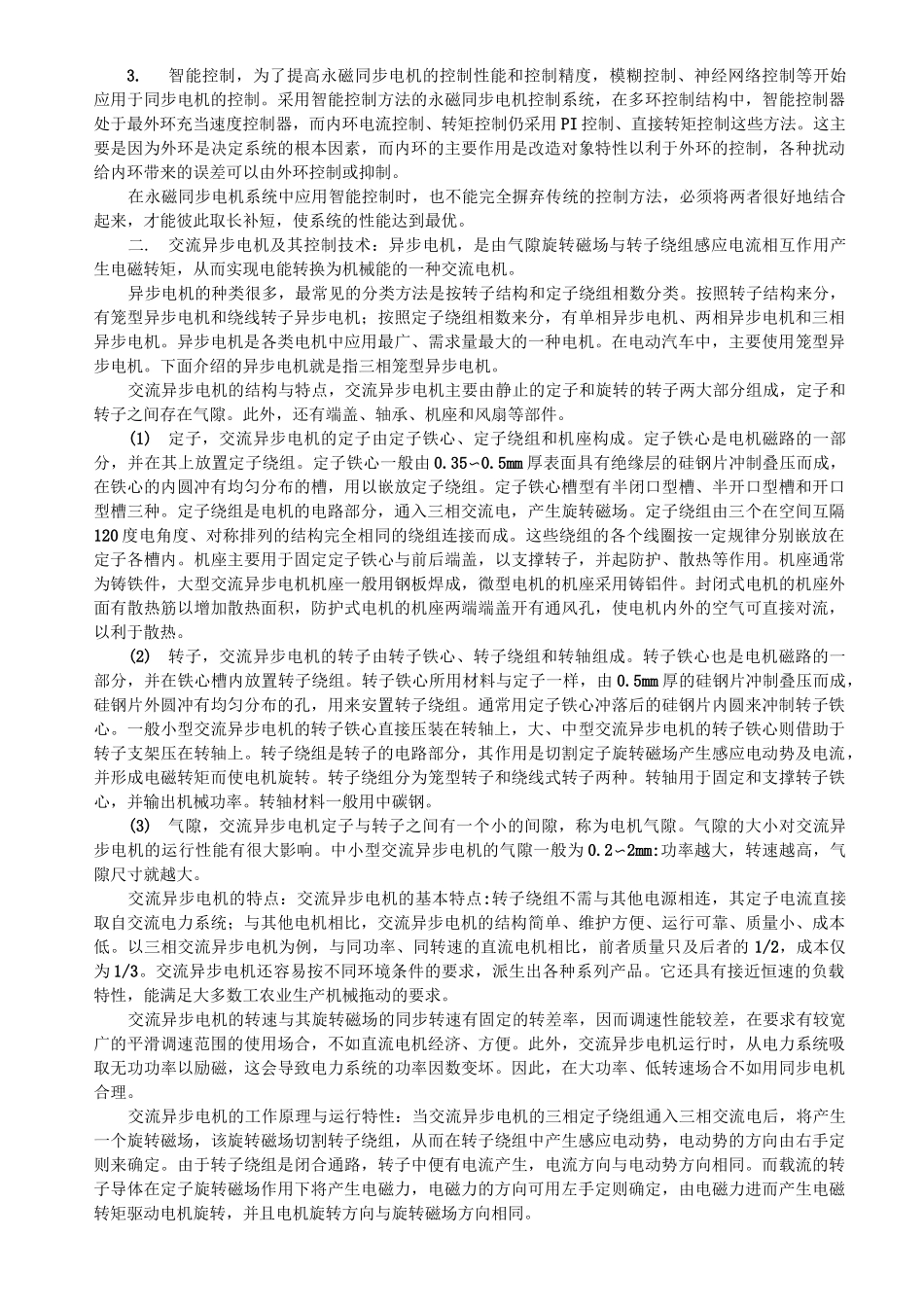

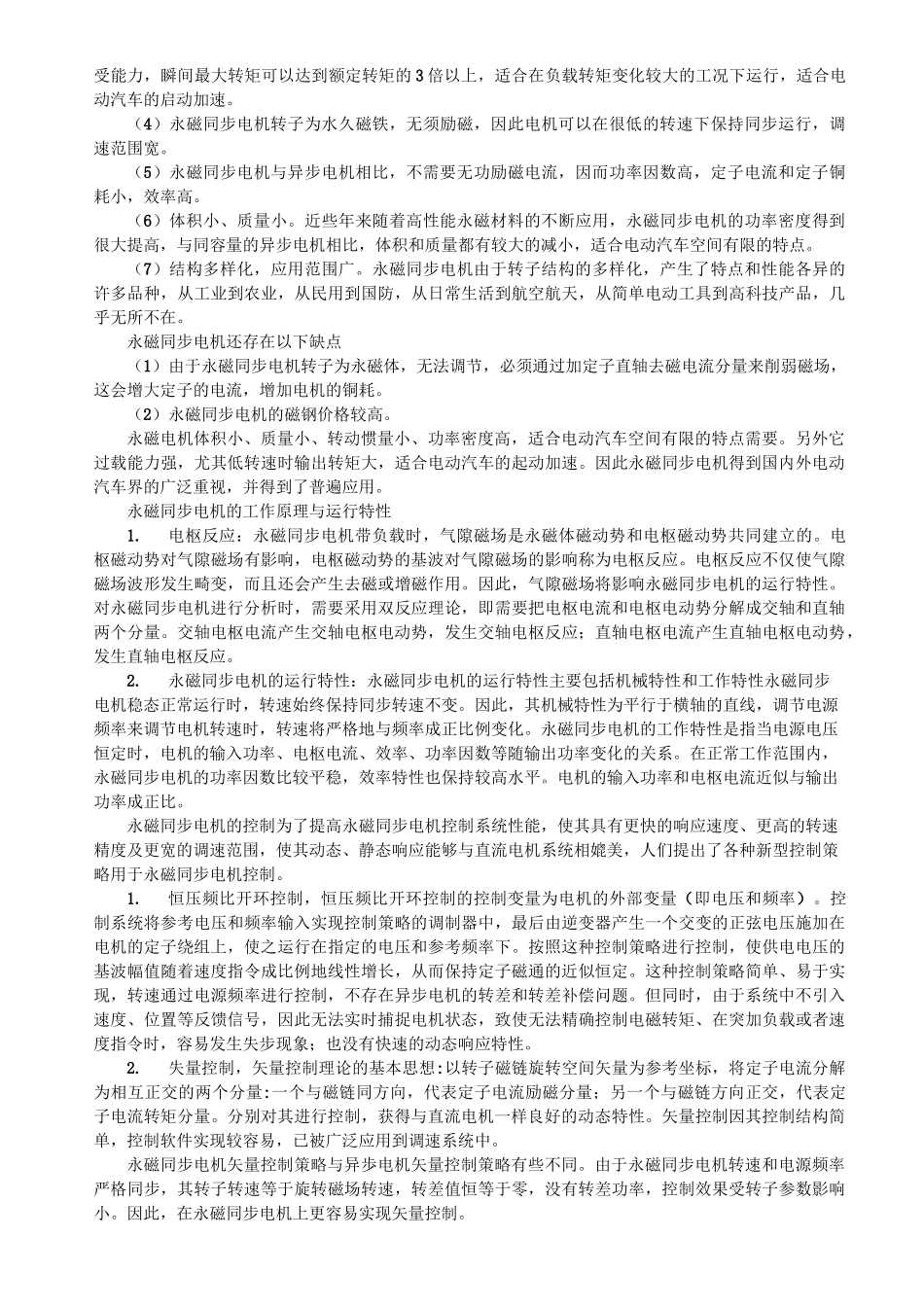

驱动电机及其控制技术驱动电机是电动汽车驱动系统的核心部件，其性能好坏直接影响电动汽车驱动系统的性能。驱动电机一般有直流电机、交流电机、永磁电机和开关磁阻电机四种。由于直流电机在电动车上的应用较少，主要介绍永磁同步电机、交流异步电机、开关磁阻电机三种电机及其控制技术。一.永磁同步电机及其控制技术；永磁同步电机具有高效、高控制精度、高转矩密度、良好的转矩平稳性及低振动噪声的特点，通过合理设计永磁磁路结构能获得较高的弱磁性能。它在电动汽车驱动方面具有很高的应用价值，受到国内外电动汽车界的高度重视，是最具竞争力的电动汽车驱动电机系统之一。永磁同步电机分为正弦波驱动电流的永磁同步电机和方波驱动电流的永磁同步电机两种。这里以三相正弦波驱动的永磁同步电机为例，阐述永磁同步电机的结构与特点。永磁同步电机的结构和传统电机样，它主要由定子和转子两大部分构成。定子与普通异步电机的定子基本相同，由电枢铁心和电枢绕组构成。电枢铁心一般采用0.5mm硅钢冲片叠压而成，对于具有高效率指标或频率较高的电机，为了减少铁耗，可以考虑使用0.35mm的低损耗冷轧无取向硅钢片。电枢绕组则普遍采用分布短距绕组；对于极数较多的电机，则普遍采用分数槽绕组；需要进一步改善电动势波形时，也可以考虑采用正弦绕组或其他特殊绕组。转子主要由永磁体、转子铁心和转轴等构成。其中永磁体主要采用铁氧体永磁和钕铁硼永磁材料；转子铁心可根据磁极结构的不同，选用实心钢，或采用钢板、硅钢片冲制后叠压而成。与普通电机相比，永磁同步电机还必须装有转子永磁体位置检测器，用来检测磁极位置，并以此对电枢电流进行控制，达到对永磁同步电机驱动控制的目的。根据永磁体在转子上位置的不同，永磁同步电机的磁极结构可分为表面式和内置式两种。（1）表面式转子磁路结构：在表面式转子磁路结构中，永磁体通常呈瓦片形，并位于转子铁心的外表面上，永磁体提供磁通的方向为径向。表面式结构又分为凸出式和嵌入式两种，对采用稀土永磁材料的电机来说，因为永磁材料的相对回复磁导率接近，所以表面凸出式转子在电磁性能上属于隐极转子结构；而嵌入式转子的相邻两永磁磁极间有着磁导率很大的铁磁材料，故在电磁性能上属于凸极转子结构。（2）内置式转子磁路结构：内置式转子磁路结构的永磁体位于转子内部，水磁体外表面与定子铁心内圆之间有铁磁物质制成的极靴。极靴中可以放置铸铝笼或铜条笼，有阻尼或起动作用，动态和稳态性能好，广泛用于要求有异步起动能力或动态性能高的永磁同步电机。内置式转子内的永磁体受到极靴的保护，其转子磁路结构的不对称性所产生的磁阻转矩也有助于提高电机的过载能力或功率密度，而且易于弱磁扩速。按永磁体磁化方向与转子旋转方向的相互关系，内置式转子磁路结构可分为经向式、切向式和混合式三种。径向式转子结构的永磁同步电机的磁钢或放在磁通轴的非对称位置上，或同时利用径向和切向充磁的磁钢以产生高磁通密度。该结构的优点是漏磁系数小，转轴上不需要采取隔磁措施，极弧系数易于控制。转子冲片机械强度高，安装永磁体后转子不易变形等。切向式转子结构的转子有较大的惯性，漏磁系数较大，制造工艺和成本较径向式有所增加。其优点是一个极距下的磁通由相邻两个磁极并联提供，可得到更大的每极磁通。尤其当电机极数较多、径向式结构不能提供足够的每极磁通时，这种结构的优势就显得更为突出。此外，采用该结构的永磁同步电机的磁阻转矩可占到总电磁转矩的40％，对提高电机的功率密度和扩展恒功率运行范围都是很有利的。混合式转子结构集中了径向式转子结构和切向式转子结构的优点，但结构和制造工艺都比较复杂，制造成本也比较高。永磁同步电机的特点：永磁同步电机与其他电机相比，具有以下优点：（1）用永磁体取代绕线式同步电机转子中的励磁绕组，从而省去了励磁线圏、集电环和电刷，以电子换相实现无刷运行，结构简单，运行可靠。（2）永磁同步电机的转速与电源频率间始终保持准确的同步关系，控制电源频率就能控制电机的转速。（3）水磁同步电机具有较硬的机械特性，对于因负载变化而引起的电机转矩的扰动具有较强的...
