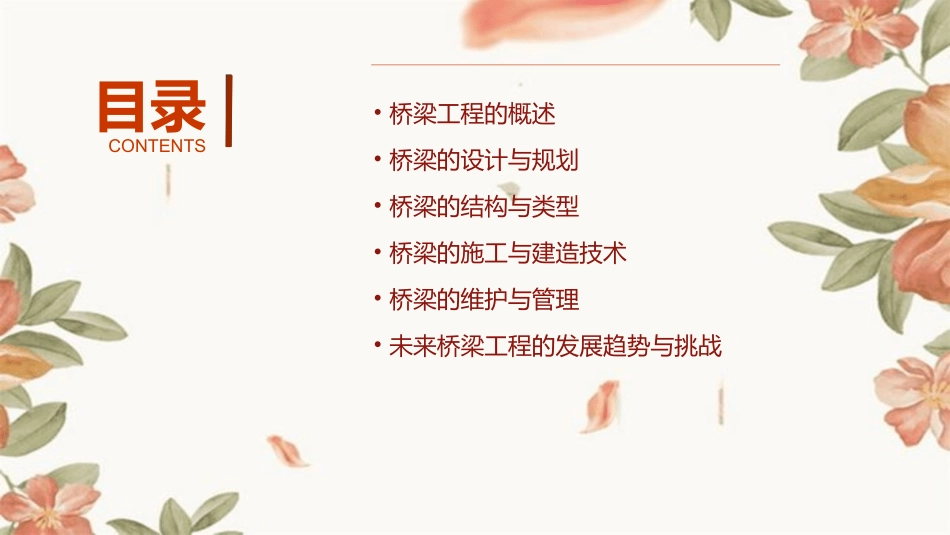

桥梁工程总论课件目录CONTENTS•桥梁工程的概述•桥梁的设计与规划•桥梁的结构与类型•桥梁的施工与建造技术•桥梁的维护与管理•未来桥梁工程的发展趋势与挑战01桥梁工程的概述定义桥梁工程是土木工程的一个分支，主要研究桥梁的规划、设计、施工和管理等方面的知识和技术。分类按照结构体系，桥梁可分为梁式桥、拱桥、斜拉桥、悬索桥等；按照用途，可分为公路桥、铁路桥、城市桥、人行桥等；按照跨越障碍，可分为河桥、海桥、峡谷桥等。桥梁工程的定义与分类古代桥梁工业革命后的桥梁现代桥梁桥梁工程的历史与发展古代桥梁主要采用木材、石料等天然材料，如中国的赵州桥、古罗马的木拱桥等，展现了人类对跨越障碍的初步探索。随着工业革命的到来，钢材、混凝土等新材料的应用，桥梁工程得以飞速发展。如铁路钢桥、钢筋混凝土梁桥等。进入20世纪，桥梁工程在材料、设计、施工等方面取得突破性进展，如大跨度悬索桥、斜拉桥、拱桥等，标志着桥梁工程进入现代化阶段。作用桥梁作为交通基础设施的重要组成部分，能够实现道路的连续通行，提高交通运输效率，促进区域经济发展。意义桥梁工程不仅解决了地理障碍对交通的制约，增强了交通网络的通达性和便捷性，同时也是国家经济发展和社会进步的重要标志。在全球化背景下，桥梁工程对于加强国际交流与合作，推动世界经济一体化具有重要意义。桥梁工程在现代交通中的作用和意义02桥梁的设计与规划01020304安全性原则适用性原则经济性原则美观性原则桥梁设计的基本原则桥梁设计应确保结构安全，能够承受各种荷载和环境因素的影响，保证桥梁在长期使用过程中的稳定性和安全性。桥梁设计应满足使用功能需求，根据不同的交通量、荷载类型和通行方式等因素，确定合理的桥面宽度、高度和荷载等级。桥梁作为公共基础设施，其设计应注重美学和环境保护，与周围环境相协调，成为城市景观的一部分。在保障安全性和适用性的前提下，桥梁设计应尽可能降低造价和运营成本，提高经济效益。1.前期调研2.初步设计3.技术设计4.施工图设计桥梁的规划与设计流程根据调研结果，确定桥梁的总体布局、桥型、跨度、高度等关键参数，进行初步的结构分析和设计。收集项目背景、地形地貌、水文气象、交通量等基础资料，进行现场踏勘和调查分析。根据技术设计成果，编制桥梁的施工图设计文件，包括结构图、配筋图、构造详图等，供施工单位使用。在初步设计的基础上，进行详细的结构分析、计算和优化设计，确定桥梁的细部构造、材料选用、施工工艺等。荷载分析对桥梁承受的恒载、活载、风载、地震荷载等进行分析和计算，确保桥梁结构在各种荷载作用下的安全性和稳定性。结构体系选择根据桥梁的跨度、荷载和地形条件，选择合适的结构体系，如梁式桥、拱桥、斜拉桥、悬索桥等。基础设计根据地质勘察资料，设计合理的基础类型，如扩大基础、桩基础、沉井基础等，确保桥梁基础的承载力和稳定性。抗震设计针对地震荷载，采用合理的抗震设计和措施，如设置减震支座、加强结构连接等，提高桥梁的抗震性能。桥面系设计设计桥面铺装、排水系统、照明设施、护栏等桥面附属设施，保障行车舒适和安全。桥梁设计中的关键要素与技术03桥梁的结构与类型分类包括简支梁桥、连续梁桥和悬臂梁桥等。简支梁桥构造简单，受力明确；连续梁桥可以减少桥墩数量，提高通航能力；悬臂梁桥可用于大跨度场景。定义与特点梁式桥是一种以受弯为主的主梁作为主要承重构件的桥梁，通常水平方向放置。适用场景适用于中小跨度，地质条件良好的地方。梁式桥拱桥主要承重结构是拱圈或拱肋。其受力特点为轴向压力，相较于梁式桥能更好地利用材料的强度。定义与特点分类适用场景按材料可分为砖拱、石拱和钢筋混凝土拱；按外形可分为圆弧拱、抛物线拱和悬链线拱。常用于较大跨度的场合，特别是地形起伏大、河谷深的地方。030201拱桥悬索桥，又称吊桥，其主要承重构件是悬索（或主缆）。定义与特点包括主缆、吊索、塔架和锚碇。其中主缆承受拉力，通过吊索将荷载传至主缆。组成部分适用于特大跨度，如海峡、大峡谷等场景。适用场景悬索桥斜拉桥由主塔、斜拉索和梁体组成。斜拉索从主塔斜向伸出，连接到梁体上...
