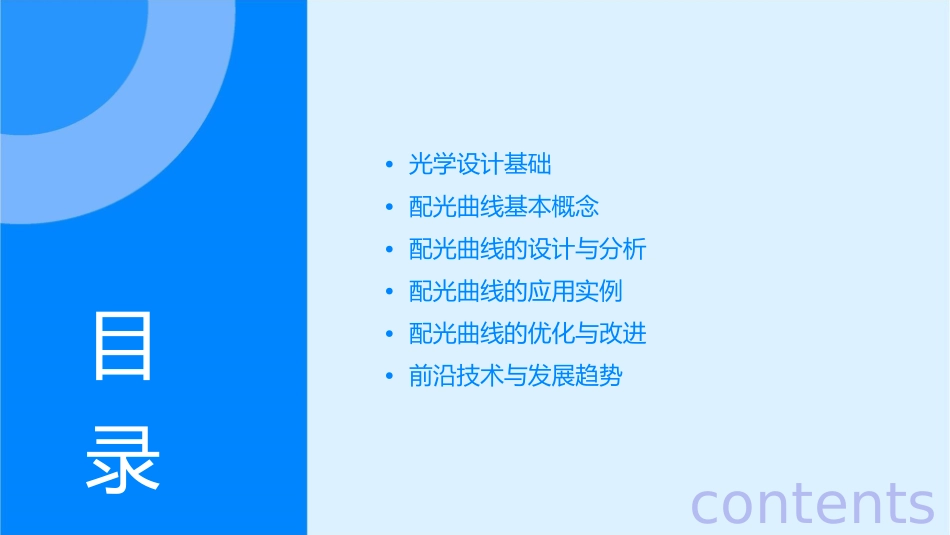

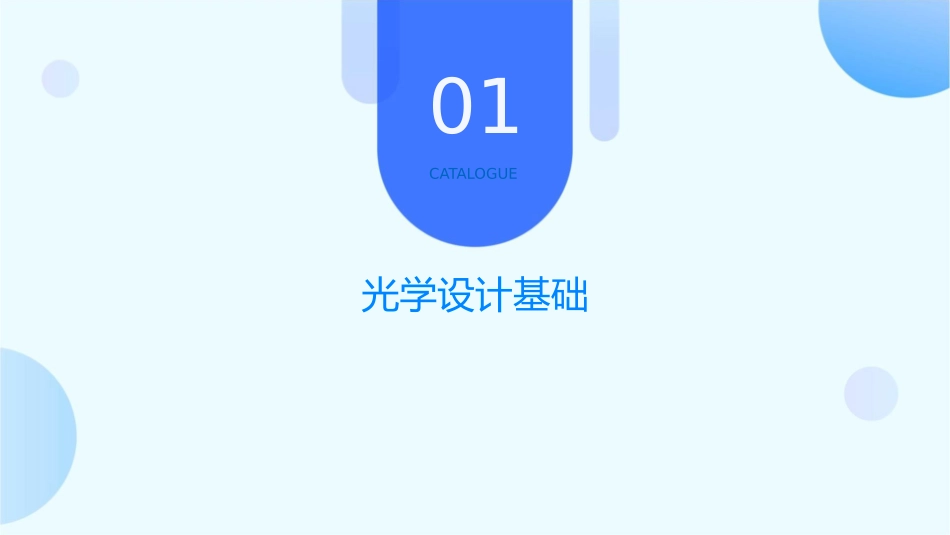

光学设计配光曲线课件•光学设计基础•配光曲线基本概念•配光曲线的设计与分析•配光曲线的应用实例•配光曲线的优化与改进•前沿技术与发展趋势目录contents01CATALOGUE光学设计基础光学设计简介发展历程简要介绍光学设计从古典时代到现代的发展历程，以及未来的发展趋势。定义与意义光学设计是研究和应用光学原理，设计各种光学元件和系统的过程，是现代光学工程领域的重要基础。应用领域阐述光学设计在通信、生物医疗、军事、科研等领域的应用。光学设计基本原理01020304光线传播原理成像原理像差理论光学系统优化包括直线传播、反射、折射等涉及透镜成像、镜子成像等基阐述像差的定义、分类、计算介绍如何评价光学系统性能，以及如何进行系统优化。基本原理。本原理。方法及校正措施。光学元件和系统光学元件特殊光学系统详细介绍透镜、反射镜、棱镜、介绍激光系统、非线性光学系统、微纳光学系统等特殊系统的特点及应用。光栅等元件的结构、性质及应用。光学系统系统性能测试与评估阐述显微镜、望远镜、摄影镜头等常见光学系统的组成、原理及设计方法。介绍如何对光学系统进行性能测试与评估，包括分辨率、像质、透光性等指标。02CATALOGUE配光曲线基本概念配光曲线的定义定义配光曲线是描述光源在空间各个方向上光强分布的曲线。含义它表示了光源的发光强度与空间角度的关系，是光学设计中重要的参数之一。配光曲线的重要性010203光源性能评估光学设计基础节能环保通过配光曲线可以全面了解光源的光强分布特性，为光源的性能评估提供依据。在照明设计、光学仪器设计等领域，配光曲线是评估和设计光学系统的基础数据。合理的配光曲线设计可以提高照明效率，降低能耗，实现节能环保。配光曲线的应用照明设计道路照明根据所需照明效果和场景，选择合适的配光曲线，实现最佳的照明效果。在道路照明设计中，利用配光曲线确保路面照明均匀，提高道路安全性。舞台灯光光学仪器设计通过调整灯具的配光曲线，实现舞台灯光的多样化效果，营造良好演出氛围。在望远镜、显微镜等光学仪器设计中，利用配光曲线优化成像质量，提升仪器性能。03CATALOGUE配光曲线的设计与分析配光曲线设计方法数值模拟法利用计算机进行光线追踪模拟，通过设定光源、反射镜、透镜等光学元件的参数，模拟出光线的传播路径，进而得到配光曲线。该方法具有灵活性和高效性，可以方便地调整参数进行优化设计。经验公式法基于大量实验数据和经验公式，通过拟合得到配光曲线的数学模型。这种方法适用于特定类型的灯具或光源，具有一定的局限性和近似性。光学元件组合法根据所需配光曲线的要求，选择合适的反射镜、透镜等光学元件进行组合，通过实验调整元件的位置和角度，达到所需的配光效果。配光曲线的测量分布光度计法使用分布光度计对灯具或光源进行测量，得到各个方向上的光强分布数据，进而绘制成配光曲线。这种方法测量精度高，但设备成本较高，适用于专业实验室环境。图像处理法通过对灯具或光源的发光图像进行处理，提取出亮度和角度的信息，从而得到配光曲线。这种方法测量简便，成本低，但精度相对较低。配光曲线的分析解读均匀性分析01通过计算配光曲线的均匀性指标，评估光线在不同方向上的分布均匀程度。均匀性好的灯具或光源适用于需要光线均匀照射的场合。峰值与半峰宽分析02观察配光曲线的峰值及其对应的角度，以及半峰宽的大小，可以了解灯具或光源的主发光方向和发光范围。这对于需要特定发光角度和范围的应用场景具有重要意义。对比度分析03分析配光曲线在不同角度下的亮度对比度，评估灯具或光源在不同方向上的明暗差异。这对于视觉舒适度和照明效果至关重要。04CATALOGUE配光曲线的应用实例照明设计中的配光曲线室内照明在室内照明设计中，利用配光曲线可以确定灯具的光照分布，以达到均匀的照明效果和舒适的视觉环境。通过选择合适的灯具和光源，以及调整灯具的位置和角度，可以实现所需的配光曲线。道路照明道路照明设计中，配光曲线用于确定路灯的光照范围和亮度分布，以确保道路的安全和可视性。根据道路的宽度、交通量和周围环境，可以选择合适的配光曲线形状和灯具类型。投影仪中的配光...
