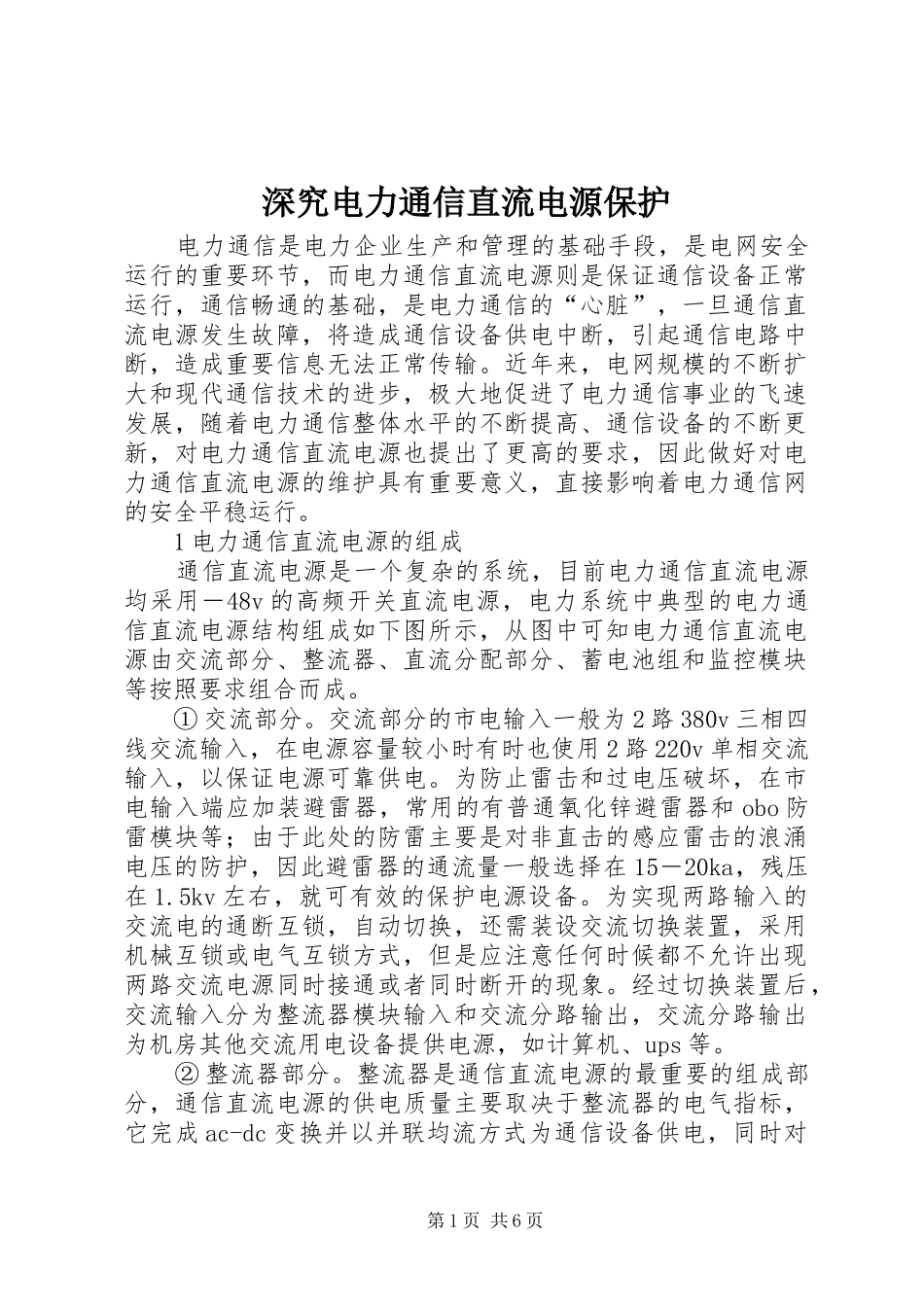

深究电力通信直流电源保护电力通信是电力企业生产和管理的基础手段，是电网安全运行的重要环节，而电力通信直流电源则是保证通信设备正常运行，通信畅通的基础，是电力通信的“心脏”，一旦通信直流电源发生故障，将造成通信设备供电中断，引起通信电路中断，造成重要信息无法正常传输。近年来，电网规模的不断扩大和现代通信技术的进步，极大地促进了电力通信事业的飞速发展，随着电力通信整体水平的不断提高、通信设备的不断更新，对电力通信直流电源也提出了更高的要求，因此做好对电力通信直流电源的维护具有重要意义，直接影响着电力通信网的安全平稳运行。1电力通信直流电源的组成通信直流电源是一个复杂的系统，目前电力通信直流电源均采用－48v的高频开关直流电源，电力系统中典型的电力通信直流电源结构组成如下图所示，从图中可知电力通信直流电源由交流部分、整流器、直流分配部分、蓄电池组和监控模块等按照要求组合而成。①交流部分。交流部分的市电输入一般为2路380v三相四线交流输入，在电源容量较小时有时也使用2路220v单相交流输入，以保证电源可靠供电。为防止雷击和过电压破坏，在市电输入端应加装避雷器，常用的有普通氧化锌避雷器和obo防雷模块等；由于此处的防雷主要是对非直击的感应雷击的浪涌电压的防护，因此避雷器的通流量一般选择在15－20ka，残压在1.5kv左右，就可有效的保护电源设备。为实现两路输入的交流电的通断互锁，自动切换，还需装设交流切换装置，采用机械互锁或电气互锁方式，但是应注意任何时候都不允许出现两路交流电源同时接通或者同时断开的现象。经过切换装置后，交流输入分为整流器模块输入和交流分路输出，交流分路输出为机房其他交流用电设备提供电源，如计算机、ups等。②整流器部分。整流器是通信直流电源的最重要的组成部分，通信直流电源的供电质量主要取决于整流器的电气指标，它完成ac-dc变换并以并联均流方式为通信设备供电，同时对第1页共6页蓄电池组进行恒流限压充电和监控模块的供电。现在所有的通信直流电源均采用模块化高频开关整流器，它具有其体积小、效率高、模块化、功率因素高、输入电压范围宽、噪声低、可靠性高以及可带电热插拔等优点；电力通信直流电源所使用的高频开关整流器模块一般为单相220v交流输入，功率因素可达0.99以上，模块容量一般为每块20a/－48v～50a/－48v；在实际使用中，如果输入的是380v三相四线交流电源，则应注意将所有整流模块平均分配到每一相；同时为了提高整流器工作的可靠性，在设计时应考虑多余备用容量，模块配置采用n+1冗余。高频开关整流器模块有内控式和外控式两种类型，内控式整流器内部设有独立的监控单元，可对整流器模块参数进行设置、检测和显示，与系统的监控模块采用rs-485总线相连；外控式整流器在内部不设独立的监控单元，完全由系统监控模块控制，若监控模块故障，整流器模块转为自主工作状态，其输出电压电流服从初始的设定值。③直流分配部分。直流分配部分将整流器输出的直流电压进行分配，一路给蓄电池组充电，其它分配给通信设备和其它直流用户供电。直流分配部分决定了设备的最终分配容量，因此要求在设计时应充分考虑直流分路输出的用户数和容量，满足日后通信设备接入的需要。在给蓄电池组充电的分路开关之前应加装欠压保护继电器，当蓄电池组放电达到欠压告警值时发出告警，放电到欠压关断值时控制自动断开蓄电池组，保护蓄电池组不会因为过放电而导致损坏。现在直流分路输出开关多采用空气开关，应注意配置使用直流空气开关，因为直流空气开关的灭弧能力很强，而不应使用普通交流空气开关。④蓄电池组。蓄电池组是通信直流电源的不可缺少的组成部分，蓄电池组一旦发生故障，在市电输入停电时，将造成所有使用该蓄电池组作后备电源的通信设备全部停止工作，造成通信中断。现在使用的蓄电池组都是阀控式密封铅酸蓄电池（简称vrla），它完全取代了过去使用的普通开口铅酸蓄电池，采用密封结构，基本无酸气泄漏，可与设备同室安装，无需加电解液维护；可采用立式、卧式、单层、多层等各种组合安装方式，安装灵活；适用浮充工作制，使得供电系统电压更稳定；第2页...
