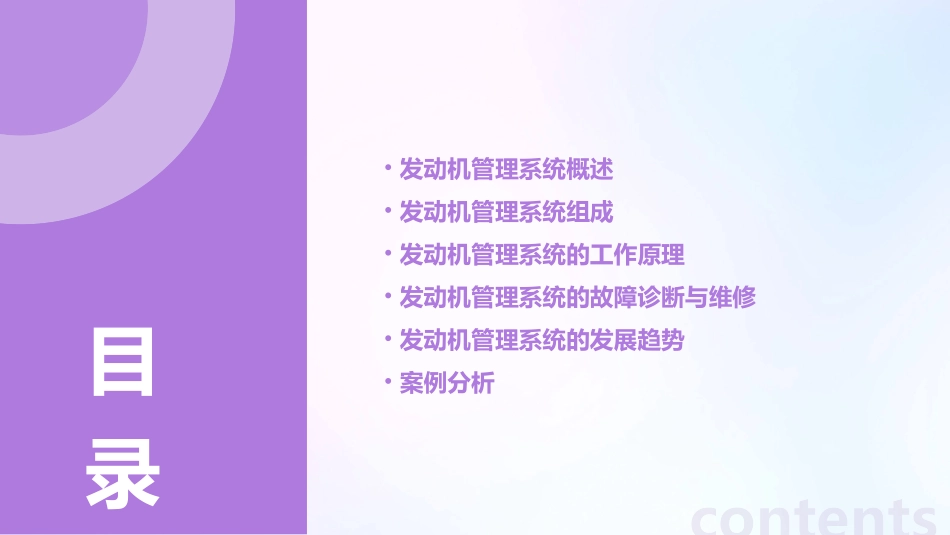

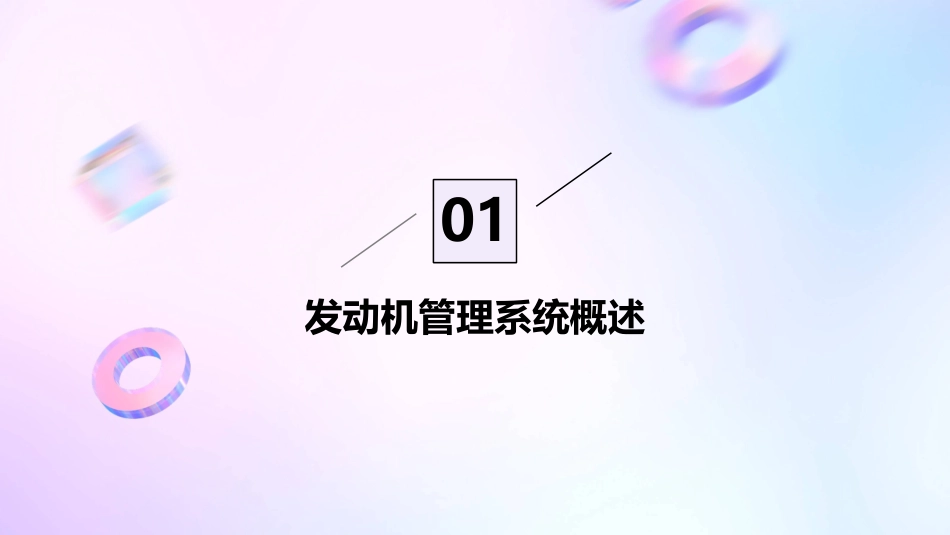

发动机管理系统课件•发动机管理系统概述•发动机管理系统组成•发动机管理系统的工作原理•发动机管理系统的故障诊断与维修•发动机管理系统的发展趋势•案例分析contents目录01发动机管理系统概述指通过一系列传感器、控制单元和执行器，对发动机工作过程进行监测、控制和优化的系统。发动机管理系统用于监测发动机的工作状态，如温度、压力、转速等。传感器接收传感器信号，根据预设的控制策略，输出控制指令给执行器。控制单元根据控制单元的指令，执行相应的动作，如点火、喷油等。执行器发动机管理系统定义通过精确控制发动机工作过程，提高发动机的动力性、经济性和排放性能。提高发动机性能延长发动机寿命提高安全性通过合理控制发动机的工作状态，减少发动机的磨损和故障，延长发动机的使用寿命。通过实时监测和预警机制，及时发现发动机故障，避免因发动机故障导致的安全事故。030201发动机管理系统的重要性通过机械方式实现发动机的控制，如化油器等。机械式控制系统采用电子控制单元和传感器，实现对发动机的精确控制。电子控制系统结合先进的传感器、控制算法和通信技术，实现发动机的智能控制和管理。智能化控制系统发动机管理系统的发展历程02发动机管理系统组成燃油泵喷油器燃油滤清器燃油压力调节器燃油系统01020304将燃油从油箱中抽出，加压后供给发动机。将燃油精确地喷入发动机的进气歧管或气缸内，与空气混合燃烧。过滤燃油中的杂质和水分，保持燃油的清洁度。调节燃油压力，使燃油压力保持恒定，以满足发动机的需求。空气系统过滤空气中的灰尘和杂质，保证空气的清洁度。控制发动机的进气量，调节发动机的转速和功率。将空气分配到每个气缸，保证每个气缸获得适量的空气。汇集各缸排出的废气，将其输送到排气管中。空气滤清器节气门进气歧管排气歧管产生高压电，用于点燃混合气。点火线圈在点火线圈的作用下，产生电火花，点燃混合气。火花塞监测发动机是否发生爆燃，并及时调整点火正时。爆燃传感器监测曲轴的位置和转速，为点火系统提供信号。曲轴位置传感器点火系统将有害气体转化为无害气体，降低废气排放。三元催化器氧传感器EGR阀炭罐监测排气中的氧含量，为排放控制系统提供反馈信号。控制废气再循环量，降低废气中的有害物质。吸附油箱和气缸内的燃油蒸气，减少排放。排放控制系统怠速控制系统怠速电机控制怠速时的进气量，调节发动机的转速。节气门位置传感器监测节气门的位置，为怠速控制系统提供信号。水温传感器监测发动机的水温，为怠速控制系统提供信号。03发动机管理系统的工作原理输入标题02010403燃油喷射系统工作原理燃油喷射系统是发动机管理系统中的重要组成部分，它的主要功能是根据发动机的工况和需求，将适量的燃油喷射到气缸内，与空气混合燃烧。燃油喷射系统的性能对发动机的燃油经济性、动力性和排放性能都有重要影响。喷油器的喷油量由发动机控制单元（ECU）根据发动机的工况和需求进行控制，通过调节喷油器的开启时间和喷油压力来控制喷油量。燃油喷射系统通常由燃油泵、喷油器、燃油轨等组成。燃油泵将燃油从油箱中抽出，经过滤清器后输送到燃油轨，再通过喷油器将燃油喷入气缸内。点火系统的点火时刻和点火能量对发动机的燃烧过程和性能都有重要影响。发动机控制单元（ECU）根据发动机的工况和需求，控制点火时刻和点火能量，以实现最佳的燃烧效果。点火系统是发动机管理系统中的另一个重要组成部分，它的主要功能是在适当的时机将点火线圈产生的电流传递给火花塞，使火花塞产生电火花，点燃气缸内的可燃混合气。点火系统通常由点火线圈、火花塞、高压线等组成。点火线圈将低压电流转换为高电压电流，通过高压线传递给火花塞。火花塞的电极间隙产生电火花，点燃可燃混合气。点火系统工作原理发动机控制单元（ECU）根据发动机的工况和需求，计算出最佳的怠速转速，并通过调节怠速电机的开度来控制节气门的开度，从而调节怠速时的进气量。同时，发动机控制单元（ECU）还会根据车辆的行驶状况和驾驶员的操作意图，对怠速转速进行适当的调整，以保证发动机在怠速时的稳定运转。怠速控制系统是发动机管理系统中的重要组成部分，它...
