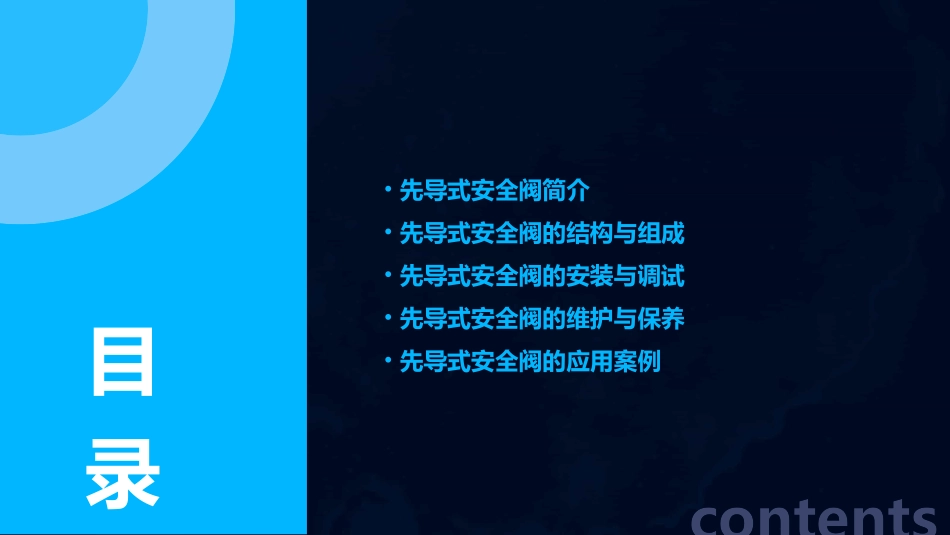

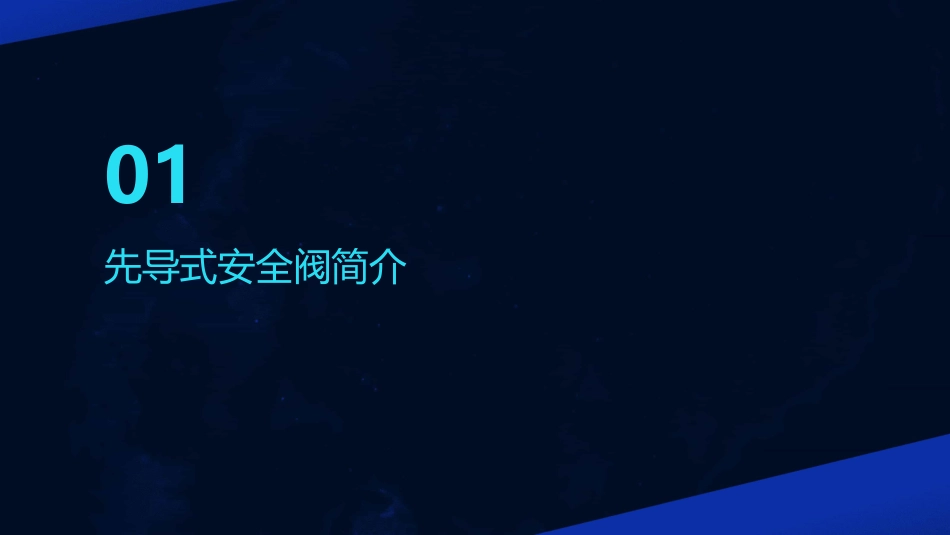

先导式安全阀课件•先导式安全阀简介•先导式安全阀的结构与组成•先导式安全阀的安装与调试•先导式安全阀的维护与保养•先导式安全阀的应用案例contents目录01先导式安全阀简介先导式安全阀是一种利用小流量先导阀控制大流量排放的阀门，主要用于保护压力容器和管道系统安全。定义先导式安全阀具有反应灵敏、动作准确、调节平稳等特点，能够快速响应系统压力变化，有效防止超压事故发生。特点定义与特点工作流程先导式安全阀由主阀和导阀两部分组成，导阀控制主阀的开启和关闭。当系统压力超过预设值时，导阀动作，驱动主阀开启排放压力，降低系统压力。调节方式通过调整导阀弹簧的预紧力和排放压力，实现对主阀开启压力的精确控制。工作原理先导式安全阀按结构可分为直动式和先导式；按排放方式可分为全启式和微启式。先导式安全阀广泛应用于石油、化工、电力、制药等行业的压力容器和管道系统中，用于防止超压事故，保护设备和人身安全。分类与用途用途分类02先导式安全阀的结构与组成阀体阀体是先导式安全阀的主要组成部分，通常采用优质碳素钢或不锈钢材料制成，具有足够的强度和耐腐蚀性。阀体的结构通常包括进出口、压力腔和排放口等部分，这些部分的设计直接影响安全阀的性能和可靠性。阀体的设计应确保安全阀在正常工作条件下能够保持密封，防止介质泄漏，同时也要能够承受异常工况下的压力和温度。阀瓣是先导式安全阀的关键部件之一，通常采用不锈钢材料制成，具有较高的硬度和耐磨性。阀瓣的设计应确保其与阀座的密封性能，以防止介质泄漏。同时，阀瓣的重量和形状也会影响安全阀的灵敏度和响应时间。在异常工况下，阀瓣应能够迅速关闭或开启，以防止介质超压或欠压，保护设备和管道的安全。阀瓣阀座是先导式安全阀的重要部件之一，通常采用优质碳素钢或不锈钢材料制成，具有足够的强度和耐腐蚀性。阀座的设计应确保其与阀瓣的密封性能，以防止介质泄漏。同时，阀座的结构和形状也会影响安全阀的排放能力和响应时间。在异常工况下，阀座应能够承受高压和高温，保持稳定的工作状态，防止安全阀失效。阀座先导阀是先导式安全阀的重要部件之一，通常采用不锈钢材料制成，具有较高的硬度和耐磨性。先导阀的作用是控制主阀的开启和关闭，通过调节先导阀的弹簧压力来控制主阀的工作状态。先导阀的设计应确保其调节准确、灵敏度高、可靠性好。在异常工况下，先导阀应能够迅速响应，防止安全阀失效，保护设备和管道的安全。先导阀弹簧是先导式安全阀的重要部件之一，通常采用不锈钢材料制成，具有较高的硬度和耐腐蚀性。弹簧的作用是提供开启和关闭主阀所需的力，通过调节弹簧的预紧力来控制主阀的工作状态。弹簧的设计应确保其具有足够的弹性和耐久性，能够承受长期的工作压力和温度变化。在异常工况下，弹簧应能够提供足够的力来关闭主阀，防止介质超压或欠压，保护设备和管道的安全。弹簧03先导式安全阀的安装与调试检查安装环境确保安装环境符合安全阀的安装要求，如温度、湿度、压力等，同时要考虑到可能的腐蚀和污染因素。了解产品参数在安装先导式安全阀之前，需要详细了解产品的各项参数，如公称通径、工作压力范围、介质温度等，以确保所选产品符合实际需求。准备安装工具根据安装需要，准备合适的工具，如螺丝刀、扳手、测量工具等，确保安装过程中的操作安全。安装前的准备根据实际需要，选择合适的安装位置，并确保安全阀的进出口方向正确。确定安装位置在安装前，对安全阀进行详细检查，确保没有损坏或缺陷，同时核对产品参数是否与实际需求相符。安装前检查按照安装说明书的指导，使用合适的螺丝或焊接等方式将安全阀固定在预定的位置上。固定安全阀根据工艺流程要求，将安全阀的进出口管路连接起来，确保连接牢固、密封良好。连接管路安装步骤完成安装后，对安全阀进行外观检查，确认没有明显的损伤或缺陷。外观检查泄露测试性能测试记录与报告进行泄露测试，检查安全阀的密封性能是否良好，如有泄露应及时处理。按照说明书要求，对安全阀的性能进行测试，如开启压力、回座压力等，确保其工作正常。对调试与测试过程进行详细记录，并编写报告，为后续的安全阀维...
