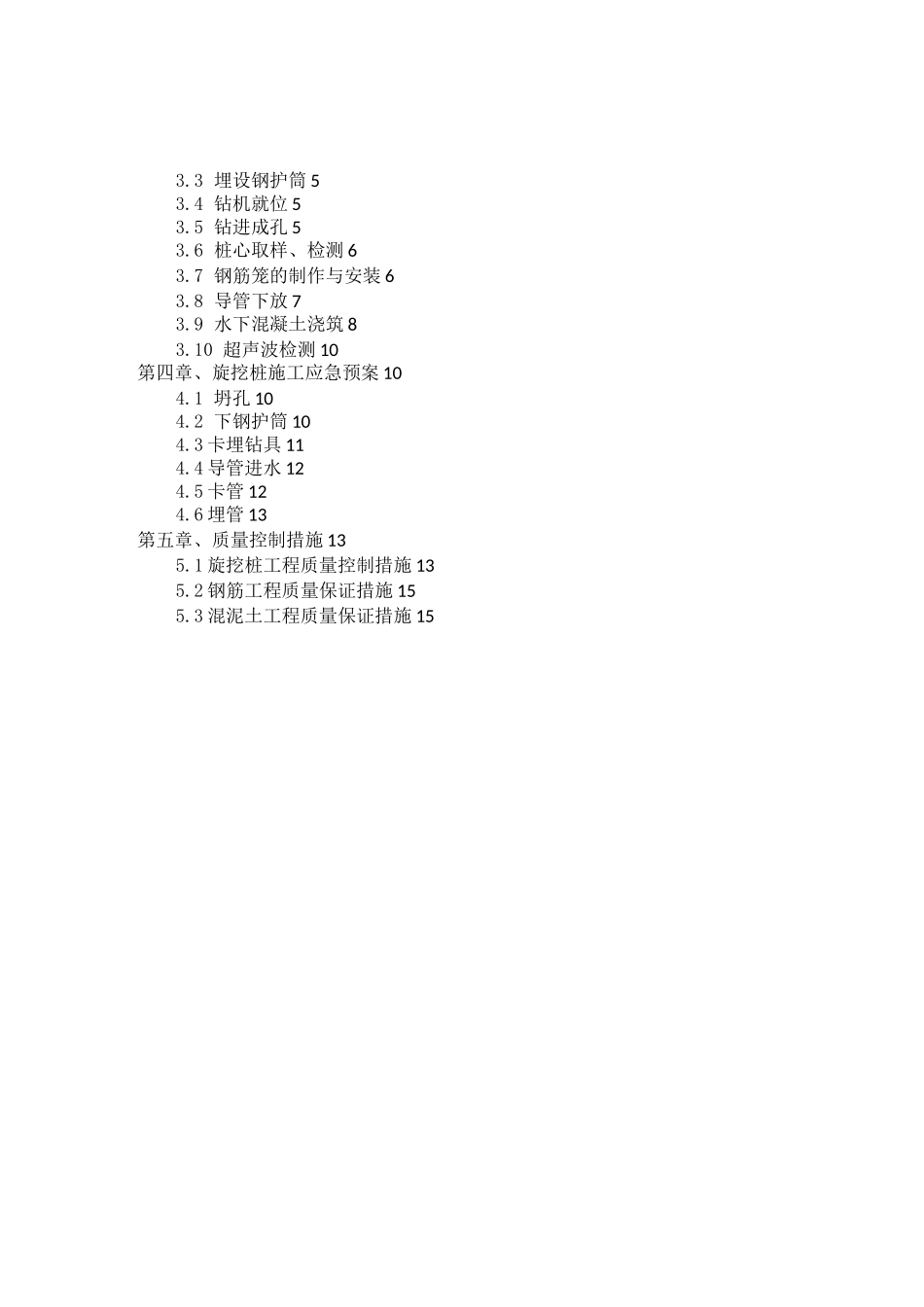

重庆XXXXXXXXXXXXX支护工程（二标段）旋挖桩水下浇筑专项施工方案建设单位：审核人：施工单位编制人：编制时2017年5月18日目录第一章、编制依据2第二章、工程概况2第三章、旋挖桩水下浇筑施工流程33.1施工准备43.2测量放线43.3埋设钢护筒53.4钻机就位53.5钻进成孔53.6桩心取样、检测63.7钢筋笼的制作与安装63.8导管下放73.9水下混凝土浇筑83.10超声波检测10第四章、旋挖桩施工应急预案104.1坍孔104.2下钢护筒104.3卡埋钻具114.4导管进水124.5卡管124.6埋管13第五章、质量控制措施135.1旋挖桩工程质量控制措施135.2钢筋工程质量保证措施155.3混泥土工程质量保证措施15第一章、编制依据1、重庆XXXXXXXXXXXXXXX支护工程（二标段）设计文件2、重庆XXXXXXXX勘察设计院提供的《XXXXXXXXXXXXX工程地质勘察报告（一次性勘察）3、主要规范规程（1）《建筑工程施工质量验收统一标准》（GB50300-2013）（2）《建筑地基基础工程施工质量验收规范》（GB50202-2002）（3）《建筑施工土石方工程安全技术规范》（JGJ/T180-2009）（4）《混凝土结构设计规范》（GB010-2010）（5）《建筑边坡工程技术规范》（GB50330-2013）（6）《建筑地基基础设计规范》（GB50007-2011）（7）《建筑基坑支护技术规程》（JGJ120-2012）（8）《建筑桩基技术规范》JGJ94-2008（9）《工程测量规范》（GB_50026-2007）4、我局所拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果和多年积累的工程施工经验。第二章、工程概况该项目位于重庆市XXXXXXXXXXXXX，即重庆XXXXXXXXXXXXXXXXXX支护工程（二标段），本标段共计108根旋挖桩，桩径有：0.8m、0.9m、1.0m、1.2m、1.6m等不同桩径，旋挖桩的深度大约在8-17米，且桩底置于完全中风化岩层上。不合合第三章、旋挖桩水下浇筑施工流程亠・►-<—施工流程：3.1施工准备3.1.1技术准备⑴开工前应具备场地工程地质资料和必要的水文地质资料，施工图及图纸会审纪要。⑵施工现场环境和邻近区域内的地上地下管线（高压线、管道、电缆）、地下构筑物、危险建筑、实际地质情况与设计上的部分差别等的调查资料，提前做好准备工作，确保不影响现场的施工。⑶主要施工机械及其配套设备的技术性能资料，所需材料的检验和配合比试验。⑷具有可操作性的桩基工程施工工艺的参考资料。⑸工程地质资料：作好全面的施工准备，施工前对工程的地质情况尤其是对粉沙土的特性进行必要的研究，对钻孔过程中可能会遇到的问题及突发事件采取针对性的措施及应急处理方案。3.1.2机械设备准备根据现场施工要求，安排性能好的机械设备进场。旋挖机进场后，立即进行调试、维护与保养，以保证设备正常运转。3.1.3物质材料准备按照施工设计图中相关内容做好钢材等材料的准备工作，并按质量保证体系与合格材料供应方签订长期的供货合同，保证物质材料按使用计划供应，满足施工需要。3.1.6施工场地布置施工所需旋挖钻机、挖掘机、钢筋、套筒等机械设备及原材料直接由施工便道进入施工现场。3.2测量放线旋挖桩桩位放样按从整体到局部的原则进行桩的位置放样，规划行车路线时使便道与钻孔位置保持一定的距离，以免影响孔壁稳定；钻机底盘不宜直接置于不坚实的填土上，以免产生不均匀沉陷；钻机的安放位置应考虑钻孔施工中孔口出土清运的方便。桩位的中心点，根据设计要求合理布置施工场地，清场整平后，组织测量放样人员，将所需桩位放出，钉好十字保护桩，做好测量复核，并作好记录留查，下完护筒后在拉上十字线复核护筒中心点是否与十字线中心吻合，以保证桩位的准确。3.3埋设钢护筒施工前设置坚固、不漏水的钢制护筒，护筒在钢模生产厂家定制，用5=8mm钢板加工制成，护筒内径比桩径大20cm,上下口外围加焊加劲环，旋挖桩钢护筒采用长2米钢护筒。施工时应通过定位的控制桩放样，把钻孔的位置标于孔底，再把钢护筒吊放进孔内，找出钢护筒的圆心位置，用十字线在钢护筒顶部或底部，然后移动钢护筒，使钢护筒中心与钻机钻孔中心位置重合。同时用水平尺或垂球检查，使钢护筒坚直。此后即在钢护筒周围对称地、均匀地回填最佳含水量的黏土，要分层夯实，达到最佳密实度，以保证其垂直度及防止泥浆流失及位移、掉...
