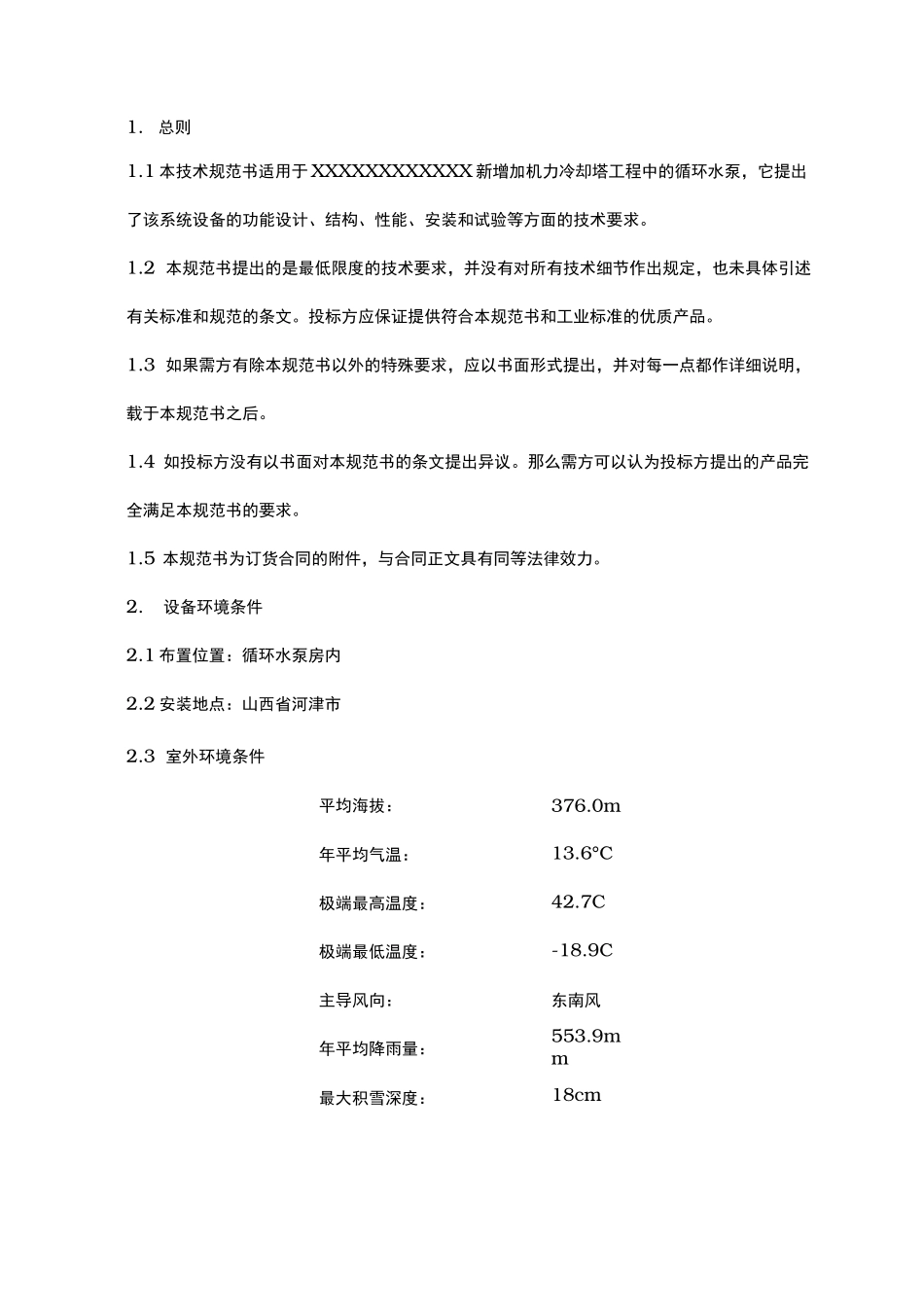

循环水泵技术规范项目名称：设计单位：需方2016-11-201.总则1.1本技术规范书适用于XXXXXXXXXXXX新增加机力冷却塔工程中的循环水泵，它提出了该系统设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本规范书提出的是最低限度的技术要求，并没有对所有技术细节作出规定，也未具体引述有关标准和规范的条文。投标方应保证提供符合本规范书和工业标准的优质产品。1.3如果需方有除本规范书以外的特殊要求，应以书面形式提出，并对每一点都作详细说明，载于本规范书之后。1.4如投标方没有以书面对本规范书的条文提出异议。那么需方可以认为投标方提出的产品完全满足本规范书的要求。1.5本规范书为订货合同的附件，与合同正文具有同等法律效力。2.设备环境条件2.1布置位置：循环水泵房内2.2安装地点：山西省河津市2.3室外环境条件平均海拔：376.0m年平均气温：13.6°C极端最高温度：42.7C极端最低温度：-18.9C主导风向：东南风年平均降雨量：553.9mm最大积雪深度：18cm最大冻土深度：43c26.0O湿球温度：3.技术规范3.1设备数量：循环水泵五台。3.2设计条件3.2.1设备的安装地点水泵布置在循环水泵房内。3.2.2配置、技术规范和输送介质输送介质：水。3.2.3设备参数：（1）循环水泵数量：3台，2用1备流量：Q=1500m3/h扬程：H=0.32MPa必须汽蚀余量：V5.5m效率：n>75%（2）循环水泵数量：2台，1用1备流量：Q=500m3/h扬程：H=1.00MPa必须汽蚀余量：V10.5m效率：n>75%其它：变频电机3.3现场情况交流电源供电电压：380V；3.4技术要求3.4.1投标方所提供的设备必须是技术先进、经济合理，成熟可靠的产品。具有较高的运行灵活性，能适应机组变工况的要求。3.4.2设备在各运行工况范围内的流量、效率等不允许产生负值的偏差，在运行点的全扬程的正偏差不超过5％，必须水泵汽蚀余量不允许有正值的偏差，并在各种工况下均能安全、经济、高效地运行并有良好的汽蚀性能。3.4.3设备设计点（即最高效率点）将落在上述两种运行工况之间。3.4.4水泵的设计及结构应允许电动机在各种运行条件下全压和80%电压下直接启动，并能正常运行。要求电动机能够连续热启动。3.4.5水泵轴系的临界转速至少避开工作转速正负15%以上。3.4.6设备的设计及结构应允许电动机在各种运行条件下全压和80%电压下直接启动，并能正常运行。要求电动机能够连续热启动。3.4.7水泵转子的第一临界转速不应低于工作转速的125％。3.4.8水泵的转子及其主要的旋转部件都应进行静平衡试验。静平衡精度不低于GB9239中的G6.3级。轴承处的振动值应符合JB/T8097的规定。投标方应向需方提供允许的运行振动幅限。3.4.9电机性能说明3.4.9.1电动机的设计与构造，应与被驱动设备的运行条件和维护要求相一致。3.4.9.2200kW及以上的电动机采用10kV的电压等级，小于200kW的电动机额定电压采用380V。当频率为额定，且电源电压与额定值的偏差不超过土10%时，电动机应能输出额定功率；当电压为额定，且电源频率与额定值的偏差不超过±3%时，电动机应能输出额定功率。3.4.9.3电动机适合全电压起动，电动机应保证在80%额定电压下平稳启动，对10kV电动机应能在65%额定电压下自启动，对380V电动机应能在55%额定电压下自启动。电动机应能承受电源快速切换过程中失电而不受损坏，并假定电动机在切换前是满载运行。3.4.9.4电动机启动电流倍数不大于6.5倍额定电流。电动机应有一个允许的转子堵转时间，它等于或大于电动机和从动设备的加速时间。3.49510kV电动机应设置防结露加热器，电加热器应采用380V三相。3.4.9.6电动机防护等级为IP54,其绝缘等级为F级，并以B级温升考核。3.4.9.7电动机定子绕组接线为Y接线，引出三个接线端子，主接线盒的大小应能满足1.67倍电动机额定电流相应截面电缆的正常引入。电动机应有2个接地端子，应在相反的两侧接地。3.4.9.8电动机的出线端子盒应按功能独立装设。3.4.9.9电动机的噪声和振动应符合国标。3.4.9.10电动机出线盒方位应按需方要求。3.4.10仪表和控制要求3.4.10.1投标方随主设备所供的就地仪表和监测元件必须符合国际标准，且规格要齐全，检测元件的选择应符合监视控制系统的要求。不得选用国家宣布的淘汰产品。并根据...
