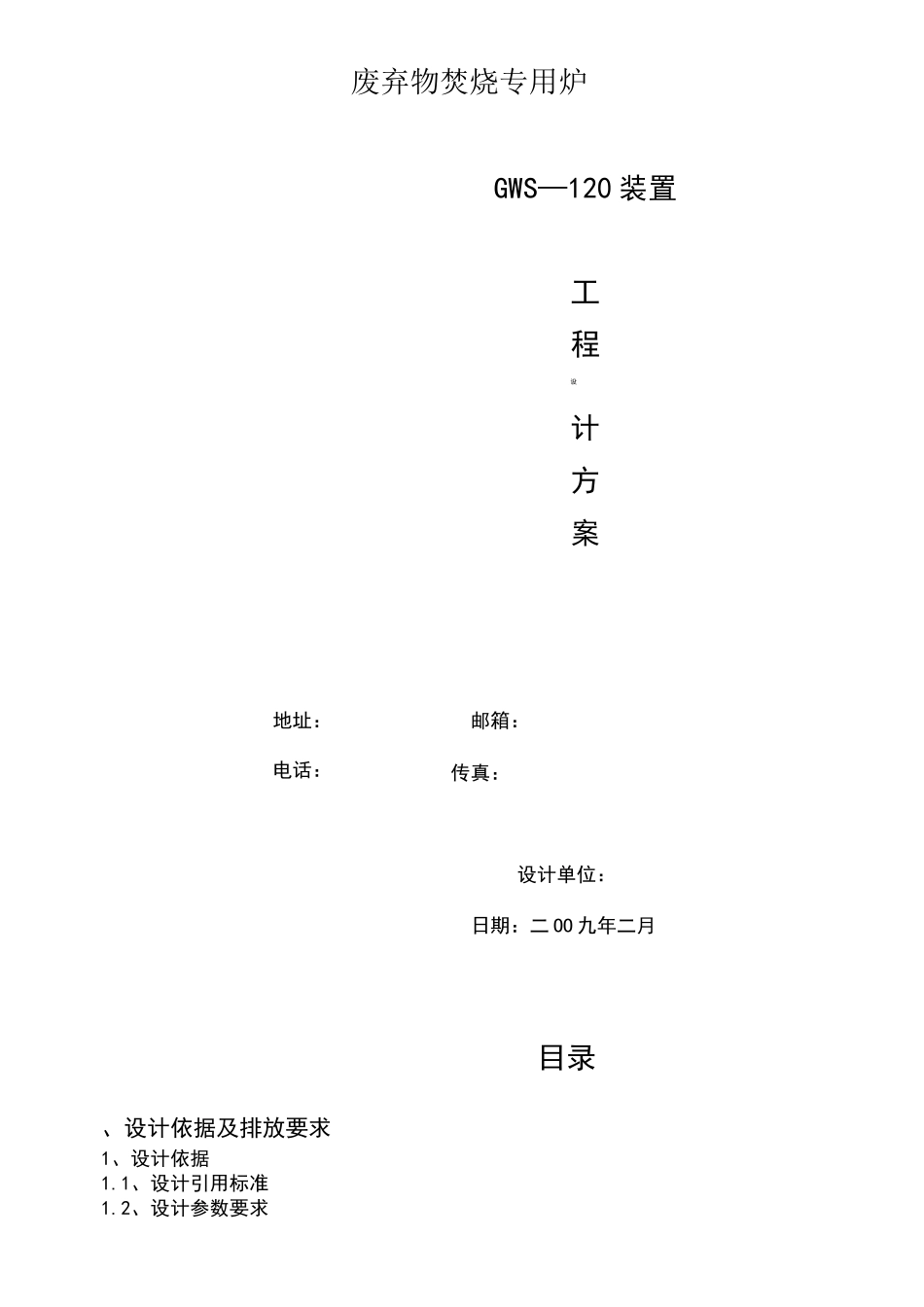

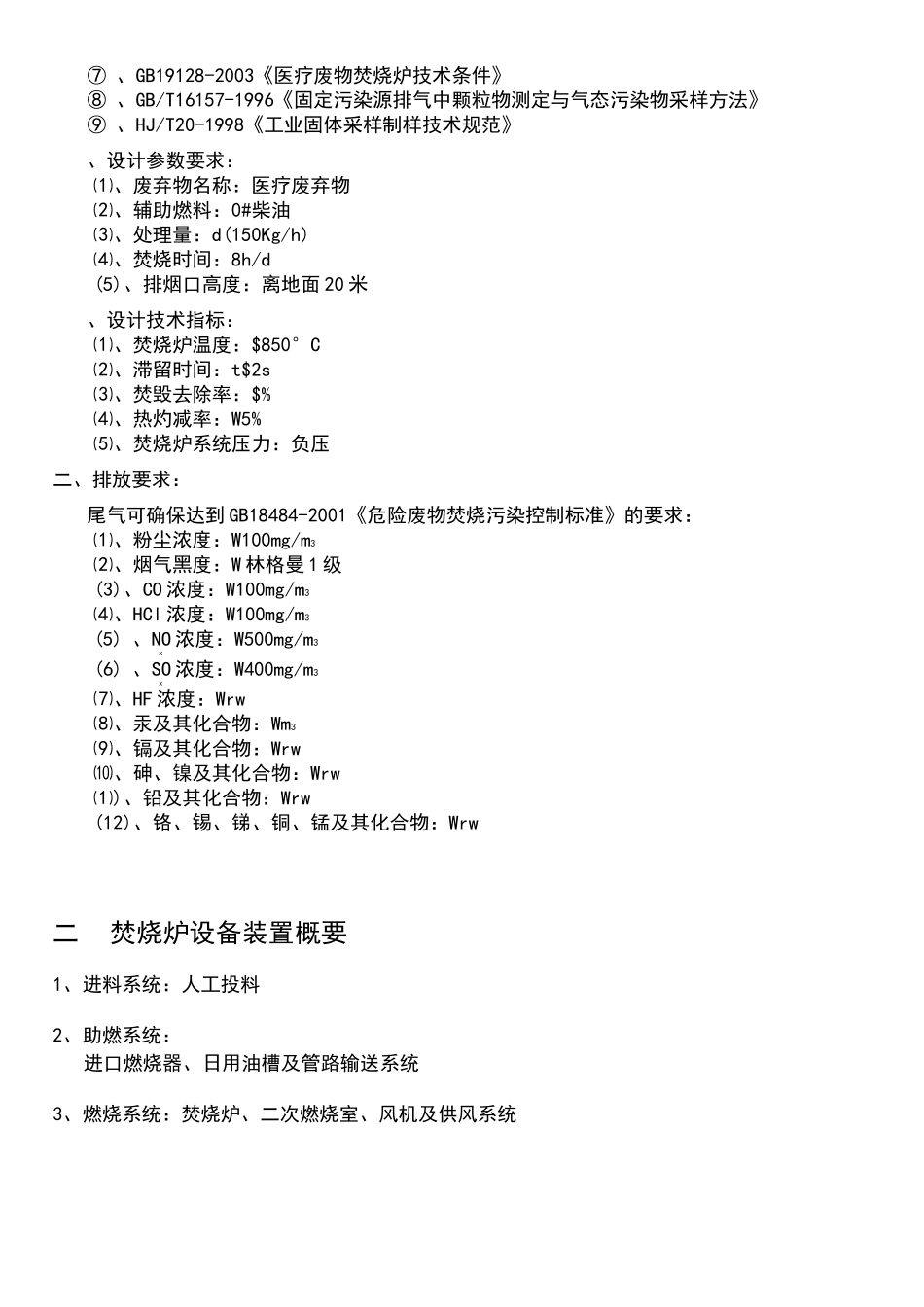

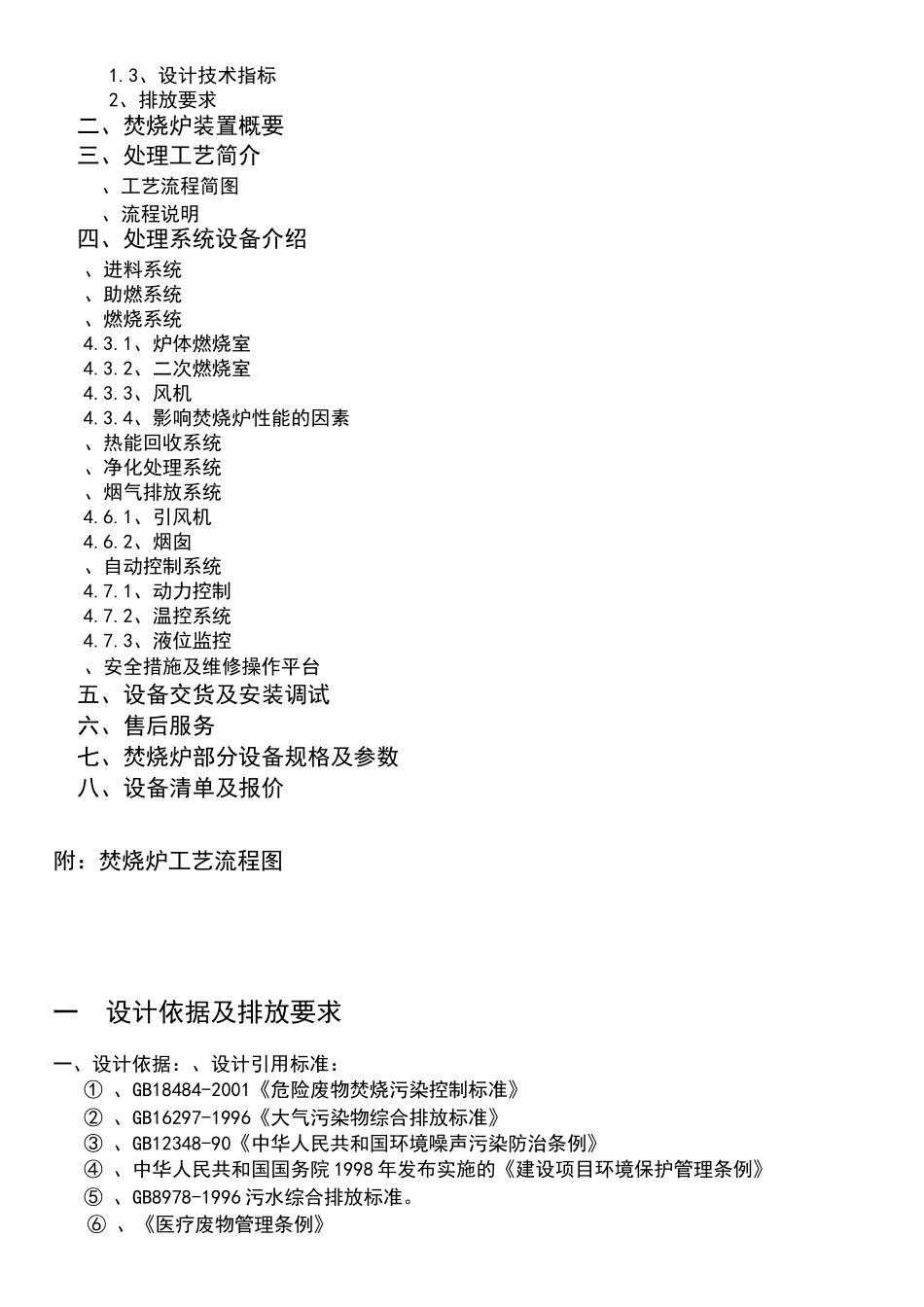

废弃物焚烧专用炉GWS—120装置工程设计方案地址：邮箱：电话：传真：设计单位：日期：二OO九年二月目录、设计依据及排放要求1、设计依据1.1、设计引用标准1.2、设计参数要求1.3、设计技术指标2、排放要求二、焚烧炉装置概要三、处理工艺简介、工艺流程简图、流程说明四、处理系统设备介绍、进料系统、助燃系统、燃烧系统4.3.1、炉体燃烧室4.3.2、二次燃烧室4.3.3、风机4.3.4、影响焚烧炉性能的因素、热能回收系统、净化处理系统、烟气排放系统4.6.1、引风机4.6.2、烟囱、自动控制系统4.7.1、动力控制4.7.2、温控系统4.7.3、液位监控、安全措施及维修操作平台五、设备交货及安装调试六、售后服务七、焚烧炉部分设备规格及参数八、设备清单及报价附：焚烧炉工艺流程图一设计依据及排放要求一、设计依据：、设计引用标准：①、GB18484-2001《危险废物焚烧污染控制标准》②、GB16297-1996《大气污染物综合排放标准》③、GB12348-90《中华人民共和国环境噪声污染防治条例》④、中华人民共和国国务院1998年发布实施的《建设项目环境保护管理条例》⑤、GB8978-1996污水综合排放标准。⑥、《医疗废物管理条例》⑦、GB19128-2003《医疗废物焚烧炉技术条件》⑧、GB/T16157-1996《固定污染源排气中颗粒物测定与气态污染物采样方法》⑨、HJ/T20-1998《工业固体采样制样技术规范》、设计参数要求：⑴、废弃物名称：医疗废弃物⑵、辅助燃料：0#柴油⑶、处理量：d(150Kg/h)⑷、焚烧时间：8h/d(5)、排烟口高度：离地面20米、设计技术指标：⑴、焚烧炉温度：$850°C⑵、滞留时间：t$2s⑶、焚毁去除率：$%⑷、热灼减率：W5%⑸、焚烧炉系统压力：负压二、排放要求：尾气可确保达到GB18484-2001《危险废物焚烧污染控制标准》的要求：⑴、粉尘浓度：W100mg/m3⑵、烟气黑度：W林格曼1级(3)、CO浓度：W100mg/m3⑷、HCl浓度：W100mg/m3(5)、NO浓度：W500mg/m3X(6)、SO浓度：W400mg/m3X⑺、HF浓度：Wrw⑻、汞及其化合物：Wm3⑼、镉及其化合物：Wrw⑽、砷、镍及其化合物：Wrw⑴)、铅及其化合物：Wrw(12)、铬、锡、锑、铜、锰及其化合物：Wrw二焚烧炉设备装置概要1、进料系统：人工投料2、助燃系统：进口燃烧器、日用油槽及管路输送系统3、燃烧系统：焚烧炉、二次燃烧室、风机及供风系统医疗垃鼓风~燃烧器―焚烧炉4灰渣外运A04、热能回收系统：G-L热交换器、水箱5、烟气净化系统：半干吸收塔、活性炭反应器、布袋除尘器、碱液喷射系统、药剂泵、空气压缩机及其管路输送系统、6、烟气排放系统：引风机、烟囱7、辅助系统：设备检修及烟气检测平台、扶梯等附件8、控制系统：包括动力控制与温度控制，由电控柜、电线电缆控制热电偶、温度数显仪、补偿导线、压力控制、液位显示等三处理工艺简介、工艺流程简图1柴活性碳►活性碳t反应器►1T空压机布袋除土器¥飞灰收f燃烧器f二次:1然烧室T自来水—・水箱—»G-L热交换器•热水k供生活生产用水池加药—>药剂泵->雾化器半干吸收塔流程说明：操作人员启动引风机预吹扫后，点燃燃烧器使炉内保持一定温度。当垃圾的热值较高时，燃烧器可以熄火；当垃圾的热值较低时燃烧器自动调节大小火，辅助燃烧。另外，助燃空气由鼓风机送入炉内，提供必需的氧气量。在上述的燃料、水、空气供给正常后，待炉温升至一定高度，将医疗垃圾人工送入炉本体内。炉膛内的废弃物在燃料的助燃和小孔高压喷风作用下干燥、热解、燃烧。焚烧炉本体中热解及燃烧后产生的烟气进入二次燃烧室，二次燃烧室实际上是一个气体燃烧炉，一次热解燃烧后的烟气中未燃烬的长链碳氢化合物及黑烟（有机碳）在二次风的挠动下，进一步湍流混合，在高温环境下可充分燃烧，使二恶英类有毒物质发生彻底分解。正常情况下二燃室中炉温大于850°C，设计总停留时间达2秒以上。烟气中的有机危害物被彻底破坏，转变为叫、SO%、HCl等稳定的气体。经充分燃烬后的烟气进入G-L热交换器中，利用夹套内冷却水吸收烟气热量降温，产生的热水可供生产或生活使用。烟气温度降至600°C左右，热交换器夹套水建议采用软化水,以免在管程上结垢影响换热效果、安全性及使用寿命。经热交换降温后的烟气进入半干吸收塔，烟气中所含的酸性气体和...
