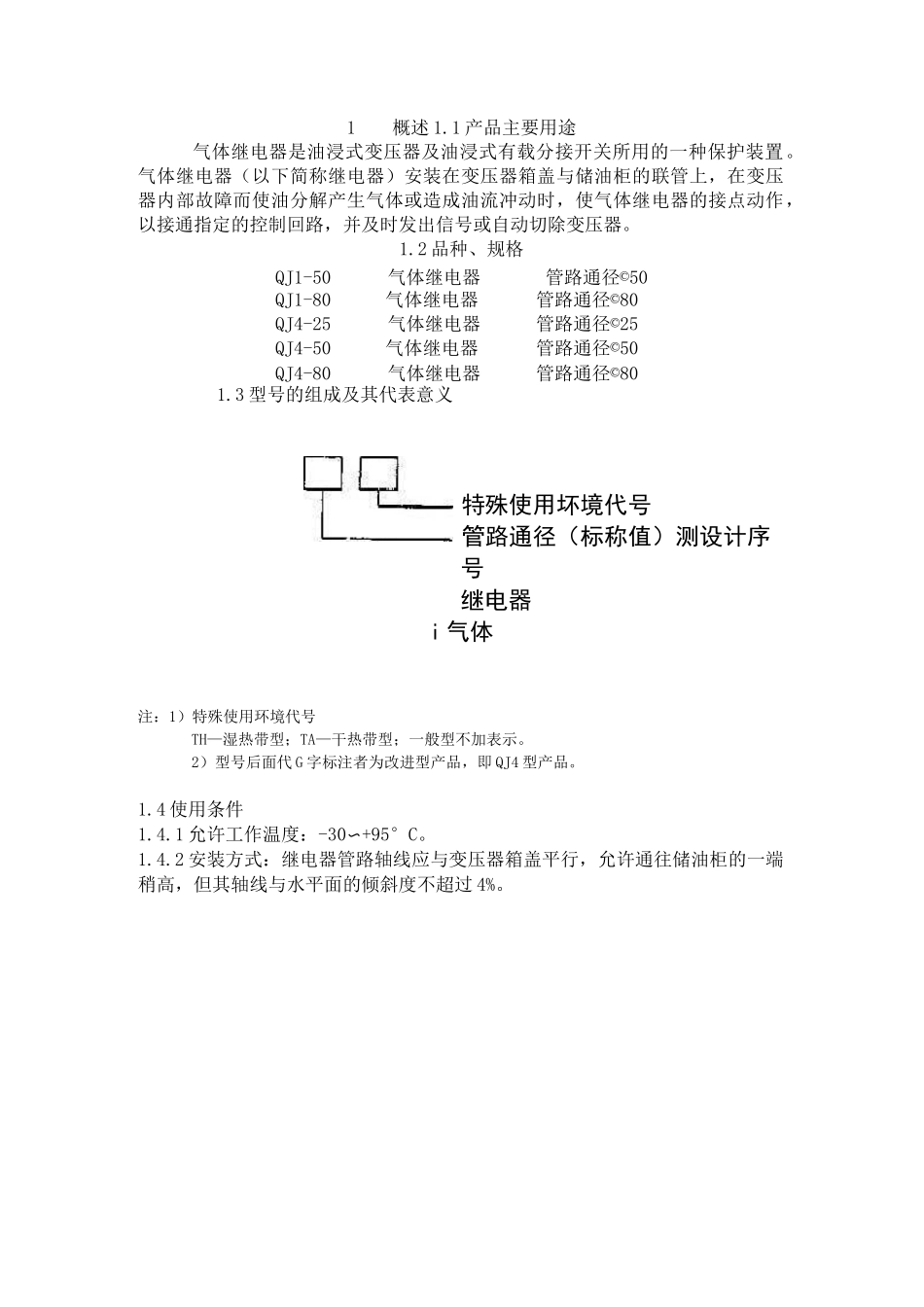

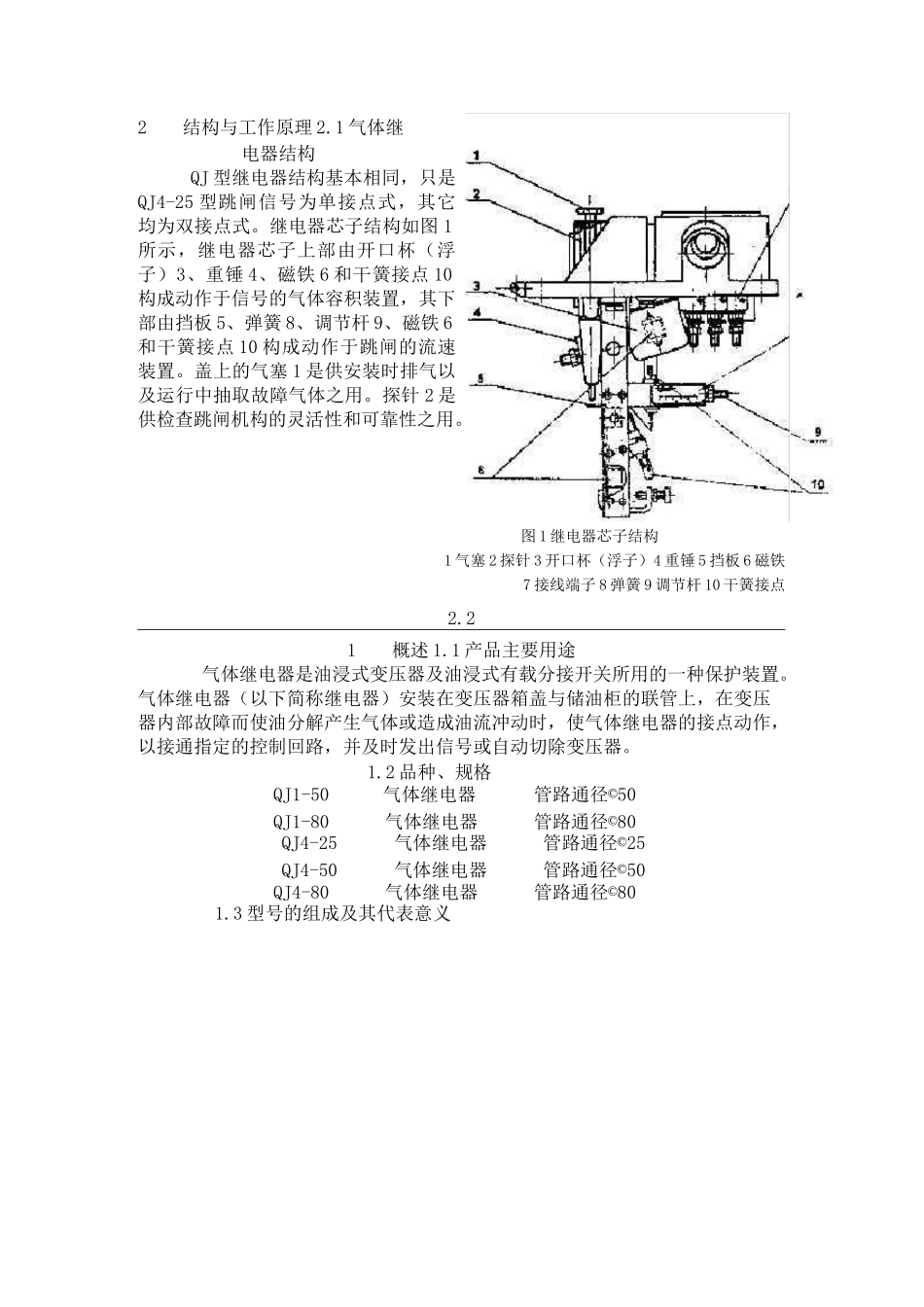

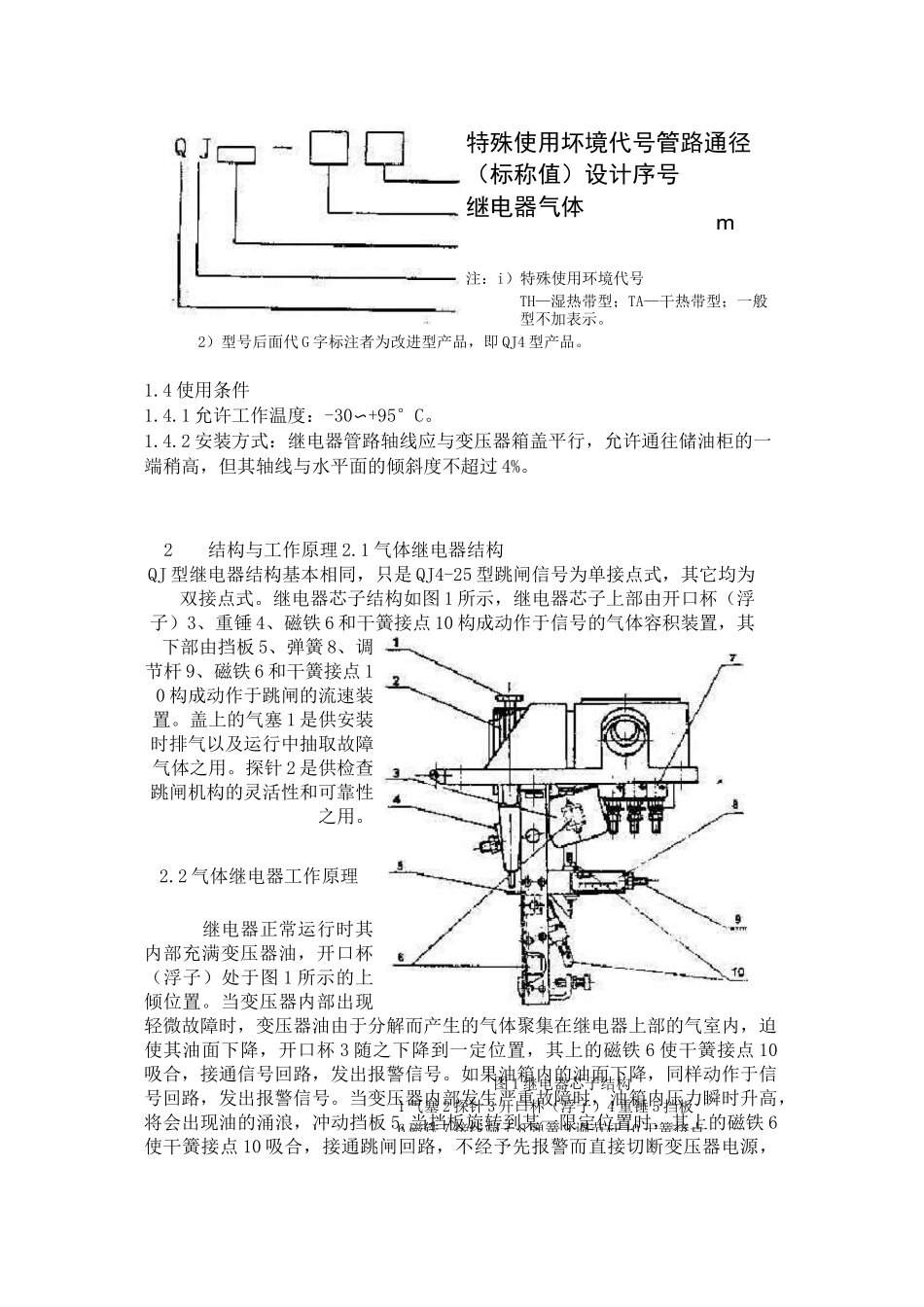

1概述1.1产品主要用途气体继电器是油浸式变压器及油浸式有载分接开关所用的一种保护装置。气体继电器（以下简称继电器）安装在变压器箱盖与储油柜的联管上，在变压器内部故障而使油分解产生气体或造成油流冲动时，使气体继电器的接点动作，以接通指定的控制回路，并及时发出信号或自动切除变压器。1.2品种、规格QJ1-50气体继电器管路通径©50QJ1-80气体继电器管路通径©80QJ4-25气体继电器管路通径©25QJ4-50气体继电器管路通径©50QJ4-80气体继电器管路通径©801.3型号的组成及其代表意义特殊使用坏境代号管路通径（标称值）测设计序号继电器i气体注：1）特殊使用环境代号TH—湿热带型；TA—干热带型；一般型不加表示。2）型号后面代G字标注者为改进型产品，即QJ4型产品。1.4使用条件1.4.1允许工作温度：-30〜+95°C。1.4.2安装方式：继电器管路轴线应与变压器箱盖平行，允许通往储油柜的一端稍高，但其轴线与水平面的倾斜度不超过4%。2结构与工作原理2.1气体继电器结构QJ型继电器结构基本相同，只是QJ4-25型跳闸信号为单接点式，其它均为双接点式。继电器芯子结构如图1所示，继电器芯子上部由开口杯（浮子）3、重锤4、磁铁6和干簧接点10构成动作于信号的气体容积装置，其下部由挡板5、弹簧8、调节杆9、磁铁6和干簧接点10构成动作于跳闸的流速装置。盖上的气塞1是供安装时排气以及运行中抽取故障气体之用。探针2是供检查跳闸机构的灵活性和可靠性之用。图1继电器芯子结构1气塞2探针3开口杯（浮子）4重锤5挡板6磁铁7接线端子8弹簧9调节杆10干簧接点2.21概述1.1产品主要用途气体继电器是油浸式变压器及油浸式有载分接开关所用的一种保护装置。气体继电器（以下简称继电器）安装在变压器箱盖与储油柜的联管上，在变压器内部故障而使油分解产生气体或造成油流冲动时，使气体继电器的接点动作，以接通指定的控制回路，并及时发出信号或自动切除变压器。1.2品种、规格QJ1-50气体继电器管路通径©50QJ1-80气体继电器管路通径©80QJ4-25气体继电器管路通径©25QJ4-50气体继电器管路通径©50QJ4-80气体继电器管路通径©801.3型号的组成及其代表意义m图1继电器芯子结构1气塞2探针3开口杯（浮子）4重锤5挡板6磁铁7接线端子8弹簧9调节杆10干簧接点特殊使用坏境代号管路通径（标称值）设计序号继电器气体注：i）特殊使用环境代号TH—湿热带型；TA—干热带型；一般型不加表示。2）型号后面代G字标注者为改进型产品，即QJ4型产品。1.4使用条件1.4.1允许工作温度：-30〜+95°C。1.4.2安装方式：继电器管路轴线应与变压器箱盖平行，允许通往储油柜的一端稍高，但其轴线与水平面的倾斜度不超过4%。2结构与工作原理2.1气体继电器结构QJ型继电器结构基本相同，只是QJ4-25型跳闸信号为单接点式，其它均为双接点式。继电器芯子结构如图1所示，继电器芯子上部由开口杯（浮子）3、重锤4、磁铁6和干簧接点10构成动作于信号的气体容积装置，其下部由挡板5、弹簧8、调节杆9、磁铁6和干簧接点10构成动作于跳闸的流速装置。盖上的气塞1是供安装时排气以及运行中抽取故障气体之用。探针2是供检查跳闸机构的灵活性和可靠性之用。2.2气体继电器工作原理继电器正常运行时其内部充满变压器油，开口杯（浮子）处于图1所示的上倾位置。当变压器内部出现轻微故障时，变压器油由于分解而产生的气体聚集在继电器上部的气室内，迫使其油面下降，开口杯3随之下降到一定位置，其上的磁铁6使干簧接点10吸合，接通信号回路，发出报警信号。如果油箱内的油面下降，同样动作于信号回路，发出报警信号。当变压器内部发生严重故障时，油箱内压力瞬时升高，将会出现油的涌浪，冲动挡板5,当挡板旋转到某一限定位置时，其上的磁铁6使干簧接点10吸合，接通跳闸回路，不经予先报警而直接切断变压器电源，从而起到保护变压器的作用。3主要技术参数表1技术参数产品型号管路直径mm积聚气体数量mL油速整定范围m/s接点容量附注QJ1-5050250〜3000.6〜1.2交直流220V电流0.3AQJ1-8080250〜3000.7〜1.5QJ4-2525250以下1.0QJ4-5050250〜3000.6〜1.2代替QJ1G-50QJ4-8080250〜3000.7〜1.5代替QJ1G-804外形及安装尺寸QJ4-25型继电器外形及尺寸如图2所...
