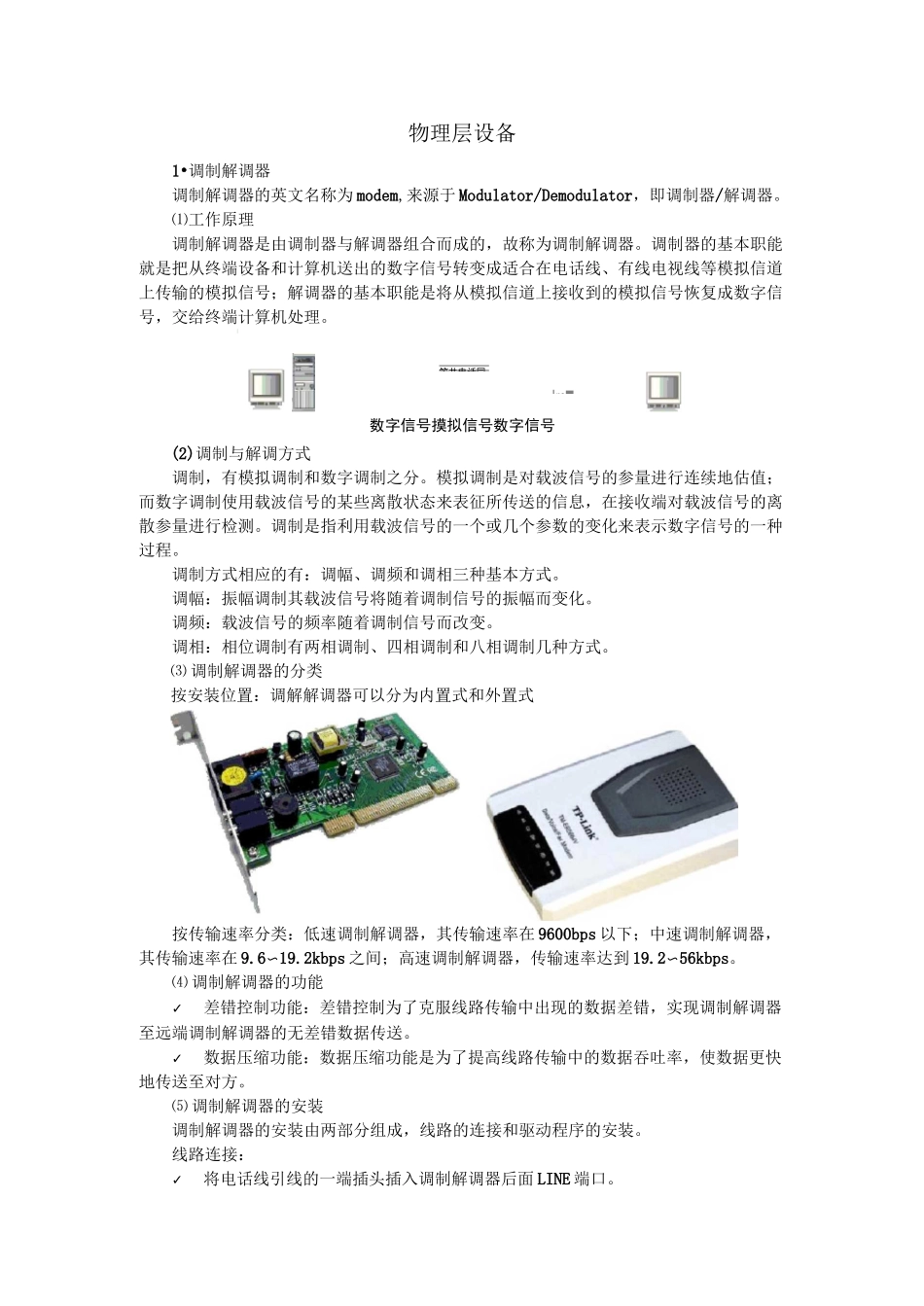

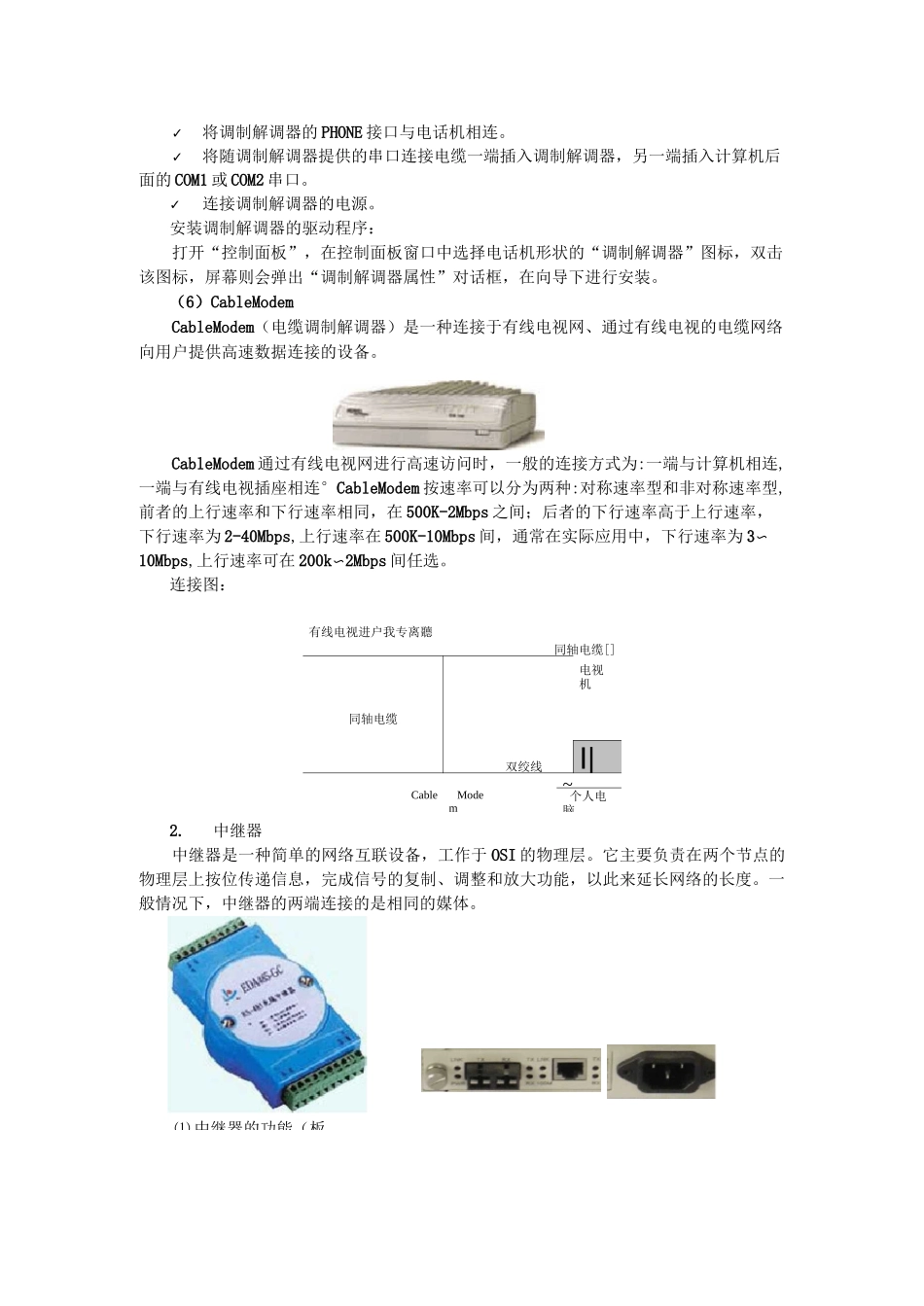

笛共电话同|ra■物理层设备1•调制解调器调制解调器的英文名称为modem,来源于Modulator/Demodulator，即调制器/解调器。⑴工作原理调制解调器是由调制器与解调器组合而成的，故称为调制解调器。调制器的基本职能就是把从终端设备和计算机送出的数字信号转变成适合在电话线、有线电视线等模拟信道上传输的模拟信号；解调器的基本职能是将从模拟信道上接收到的模拟信号恢复成数字信号，交给终端计算机处理。I数字信号摸拟信号数字信号(2)调制与解调方式调制，有模拟调制和数字调制之分。模拟调制是对载波信号的参量进行连续地估值；而数字调制使用载波信号的某些离散状态来表征所传送的信息，在接收端对载波信号的离散参量进行检测。调制是指利用载波信号的一个或几个参数的变化来表示数字信号的一种过程。调制方式相应的有：调幅、调频和调相三种基本方式。调幅：振幅调制其载波信号将随着调制信号的振幅而变化。调频：载波信号的频率随着调制信号而改变。调相：相位调制有两相调制、四相调制和八相调制几种方式。⑶调制解调器的分类按安装位置：调解解调器可以分为内置式和外置式按传输速率分类：低速调制解调器，其传输速率在9600bps以下；中速调制解调器，其传输速率在9.6〜19.2kbps之间；高速调制解调器，传输速率达到19.2〜56kbps。⑷调制解调器的功能✓差错控制功能：差错控制为了克服线路传输中出现的数据差错，实现调制解调器至远端调制解调器的无差错数据传送。✓数据压缩功能：数据压缩功能是为了提高线路传输中的数据吞吐率，使数据更快地传送至对方。⑸调制解调器的安装调制解调器的安装由两部分组成，线路的连接和驱动程序的安装。线路连接：✓将电话线引线的一端插头插入调制解调器后面LINE端口。✓将调制解调器的PHONE接口与电话机相连。✓将随调制解调器提供的串口连接电缆一端插入调制解调器，另一端插入计算机后面的COM1或COM2串口。✓连接调制解调器的电源。安装调制解调器的驱动程序：打开“控制面板”，在控制面板窗口中选择电话机形状的“调制解调器”图标，双击该图标，屏幕则会弹出“调制解调器属性”对话框，在向导下进行安装。（6）CableModemCableModem（电缆调制解调器）是一种连接于有线电视网、通过有线电视的电缆网络向用户提供高速数据连接的设备。CableModem通过有线电视网进行高速访问时，一般的连接方式为:一端与计算机相连,一端与有线电视插座相连°CableModem按速率可以分为两种:对称速率型和非对称速率型,前者的上行速率和下行速率相同，在500K-2Mbps之间；后者的下行速率高于上行速率，下行速率为2-40Mbps,上行速率在500K-10Mbps间，通常在实际应用中，下行速率为3〜10Mbps,上行速率可在200k〜2Mbps间任选。连接图：有线电视进户我专离聽同轴电缆[]电视机同轴电缆双绞线I|~CableModem个人电脑2.中继器中继器是一种简单的网络互联设备，工作于OSI的物理层。它主要负责在两个节点的物理层上按位传递信息，完成信号的复制、调整和放大功能，以此来延长网络的长度。一般情况下，中继器的两端连接的是相同的媒体。⑴中继器的功能（板连接网工作站工作站口口工作站工作-.眼务厂服务器■WJ.中继器又称为“转发器”，主要作用是对信号进行放大、整形，使衰减的信号得以再生,并沿着原来的方向继续传播，在实际使用中主要用于延伸网络长度和连接不同网络。扩展网络:⑵中继器分类粗缆中继器、细缆中继器、双绞线中继器、光纤中继器、混合型中继器。(3)中继器的特点与不足特点：中继器工作在物理层，它不解释也不改变接收的信号，只是增强信号起着延长传输距离的作用，对高层协议是透明的,用中继器连接的网络在物理上和逻辑上是同一个网络,相当于用同一条电缆组成的一个更大的网络。不足：中继器只是物理层设备，它既不关心帧的起点，也不关心帧的格式，不具有过滤作用。3.集线器⑴集线器的概念集线器又称集中器，平时人们都习惯地称之为“Hub”，是双绞线网络中将双绞线集中到一起以实现连网的物理层网络设备，对信号有整形放大的作用，其实质是一个多端口的中继器。集线器是一个共享设备，网络中所有用户共享一个带宽；集线器又是一个多端口的信号放大...
