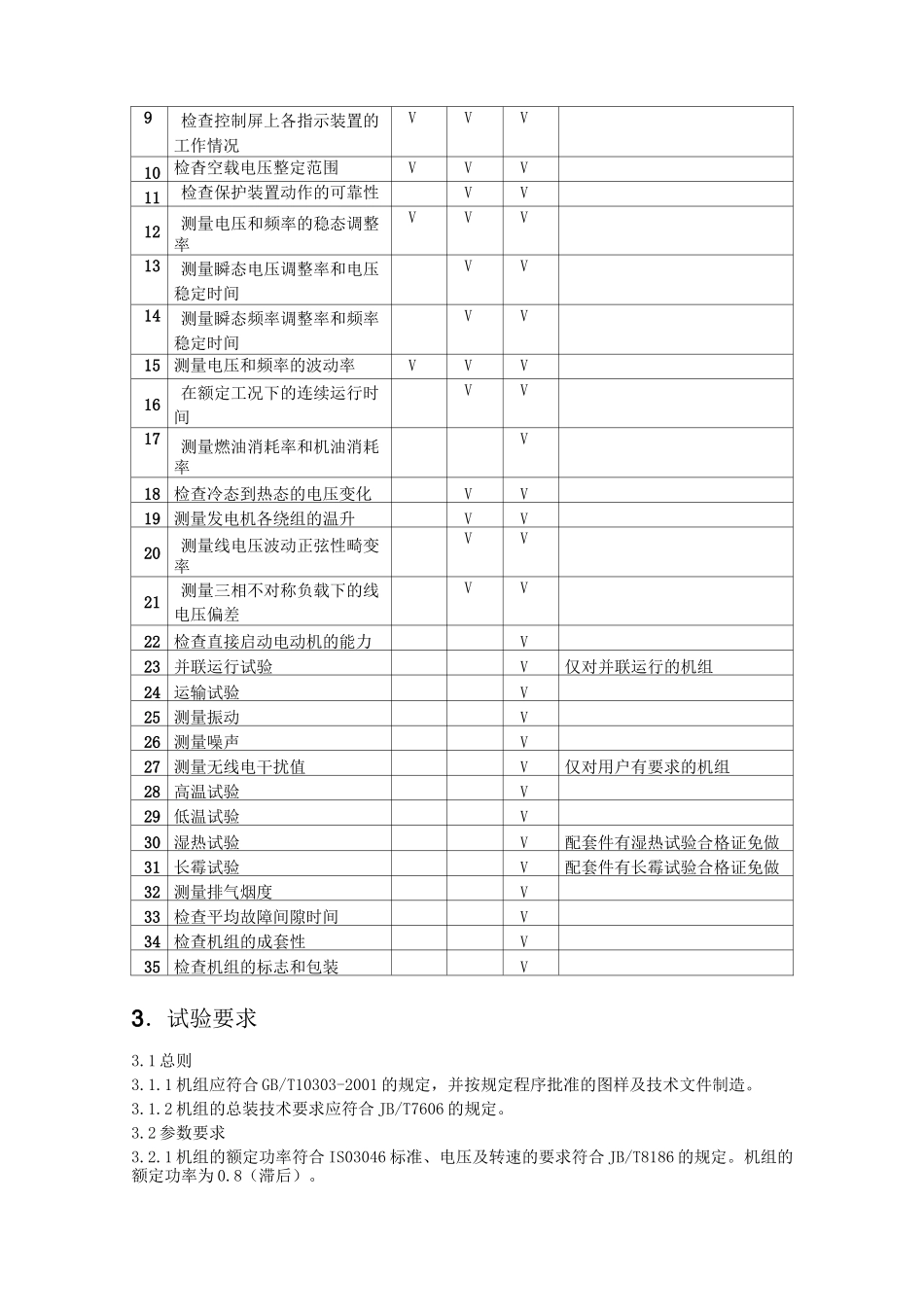

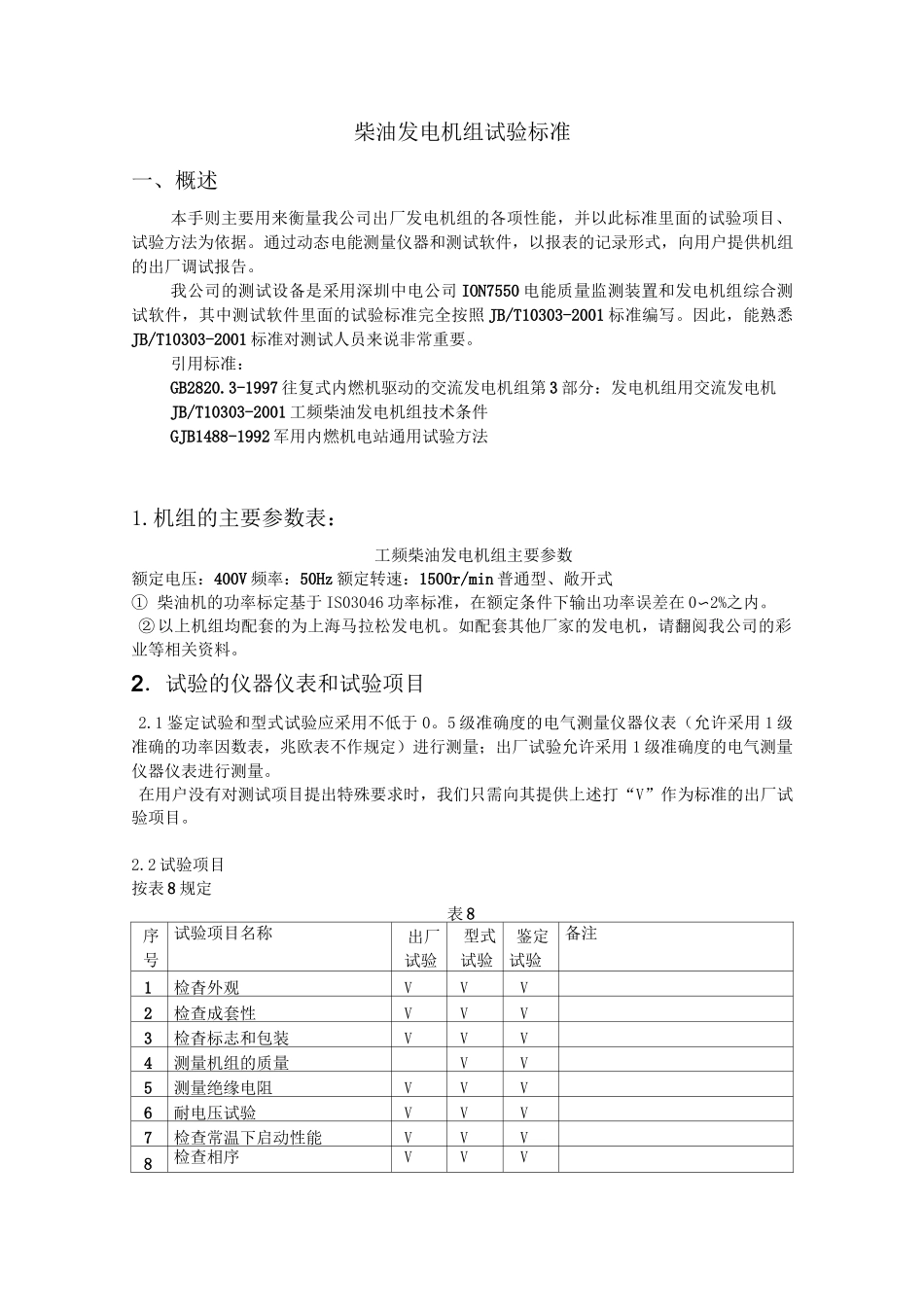

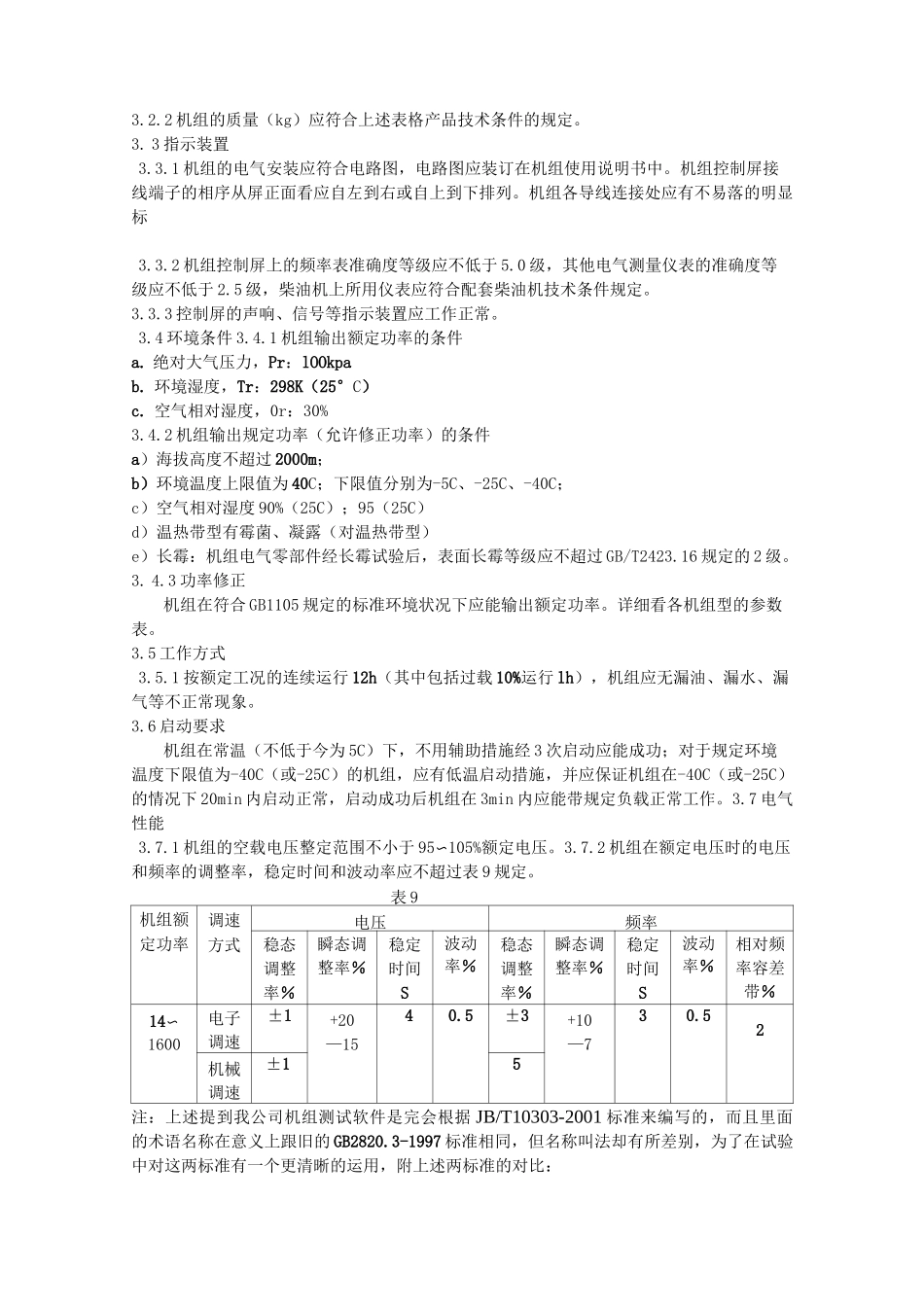

柴油发电机组试验标准一、概述本手则主要用来衡量我公司出厂发电机组的各项性能，并以此标准里面的试验项目、试验方法为依据。通过动态电能测量仪器和测试软件，以报表的记录形式，向用户提供机组的出厂调试报告。我公司的测试设备是采用深圳中电公司ION7550电能质量监测装置和发电机组综合测试软件，其中测试软件里面的试验标准完全按照JB/T10303-2001标准编写。因此，能熟悉JB/T10303-2001标准对测试人员来说非常重要。引用标准：GB2820.3-1997往复式内燃机驱动的交流发电机组第3部分：发电机组用交流发电机JB/T10303-2001工频柴油发电机组技术条件GJB1488-1992军用内燃机电站通用试验方法1.机组的主要参数表：工频柴油发电机组主要参数额定电压：400V频率：50Hz额定转速：1500r/min普通型、敞开式①柴油机的功率标定基于IS03046功率标准，在额定条件下输出功率误差在0〜2%之内。②以上机组均配套的为上海马拉松发电机。如配套其他厂家的发电机，请翻阅我公司的彩业等相关资料。2．试验的仪器仪表和试验项目2.1鉴定试验和型式试验应采用不低于0。5级准确度的电气测量仪器仪表（允许采用1级准确的功率因数表，兆欧表不作规定）进行测量；出厂试验允许采用1级准确度的电气测量仪器仪表进行测量。在用户没有对测试项目提出特殊要求时，我们只需向其提供上述打“V”作为标准的出厂试验项目。2.2试验项目按表8规定表8序号试验项目名称出厂试验型式试验鉴定试验备注1检杳外观VVV2检查成套性VVV3检杳标志和包装VVV4测量机组的质量VV5测量绝缘电阻VVV6耐电压试验VVV7检查常温下启动性能VVV8检查相序VVV9检查控制屏上各指示装置的工作情况VVV10检杳空载电压整定范围VVV11检查保护装置动作的可靠性VV12测量电压和频率的稳态调整率VVV13测量瞬态电压调整率和电压稳定时间VV14测量瞬态频率调整率和频率稳定时间VV15测量电压和频率的波动率VVV16在额定工况下的连续运行时间VV17测量燃油消耗率和机油消耗率V18检查冷态到热态的电压变化VV19测量发电机各绕组的温升VV20测量线电压波动正弦性畸变率VV21测量三相不对称负载下的线电压偏差VV22检查直接启动电动机的能力V23并联运行试验V仅对并联运行的机组24运输试验V25测量振动V26测量噪声V27测量无线电干扰值V仅对用户有要求的机组28高温试验V29低温试验V30湿热试验V配套件有湿热试验合格证免做31长霉试验V配套件有长霉试验合格证免做32测量排气烟度V33检查平均故障间隙时间V34检查机组的成套性V35检查机组的标志和包装V3．试验要求3.1总则3.1.1机组应符合GB/T10303-2001的规定，并按规定程序批准的图样及技术文件制造。3.1.2机组的总装技术要求应符合JB/T7606的规定。3.2参数要求3.2.1机组的额定功率符合IS03046标准、电压及转速的要求符合JB/T8186的规定。机组的额定功率为0.8（滞后）。3.2.2机组的质量（kg）应符合上述表格产品技术条件的规定。3.3指示装置3.3.1机组的电气安装应符合电路图，电路图应装订在机组使用说明书中。机组控制屏接线端子的相序从屏正面看应自左到右或自上到下排列。机组各导线连接处应有不易落的明显标3.3.2机组控制屏上的频率表准确度等级应不低于5.0级，其他电气测量仪表的准确度等级应不低于2.5级，柴油机上所用仪表应符合配套柴油机技术条件规定。3.3.3控制屏的声响、信号等指示装置应工作正常。3.4环境条件3.4.1机组输出额定功率的条件a.绝对大气压力，Pr：lOOkpab.环境湿度，Tr：298K（25°C）c.空气相对湿度，0r：30%3.4.2机组输出规定功率（允许修正功率）的条件a）海拔高度不超过2000m；b）环境温度上限值为40C；下限值分别为-5C、-25C、-40C；c）空气相对湿度90%（25C）；95（25C）d）温热带型有霉菌、凝露（对温热带型）e）长霉：机组电气零部件经长霉试验后，表面长霉等级应不超过GB/T2423.16规定的2级。3.4.3功率修正机组在符合GB1105规定的标准环境状况下应能输出额定功率。详细看各机组型的参数表。3.5工作方式3.5.1按额定工况的连续运行12h（其中包括过载10%运行lh），机组应无漏油、漏水、漏气等不正常现象。3.6启动要求机组在常温（不低于今为5C）下，不用辅助措施经3次启动应能成功；对于规定环境...
