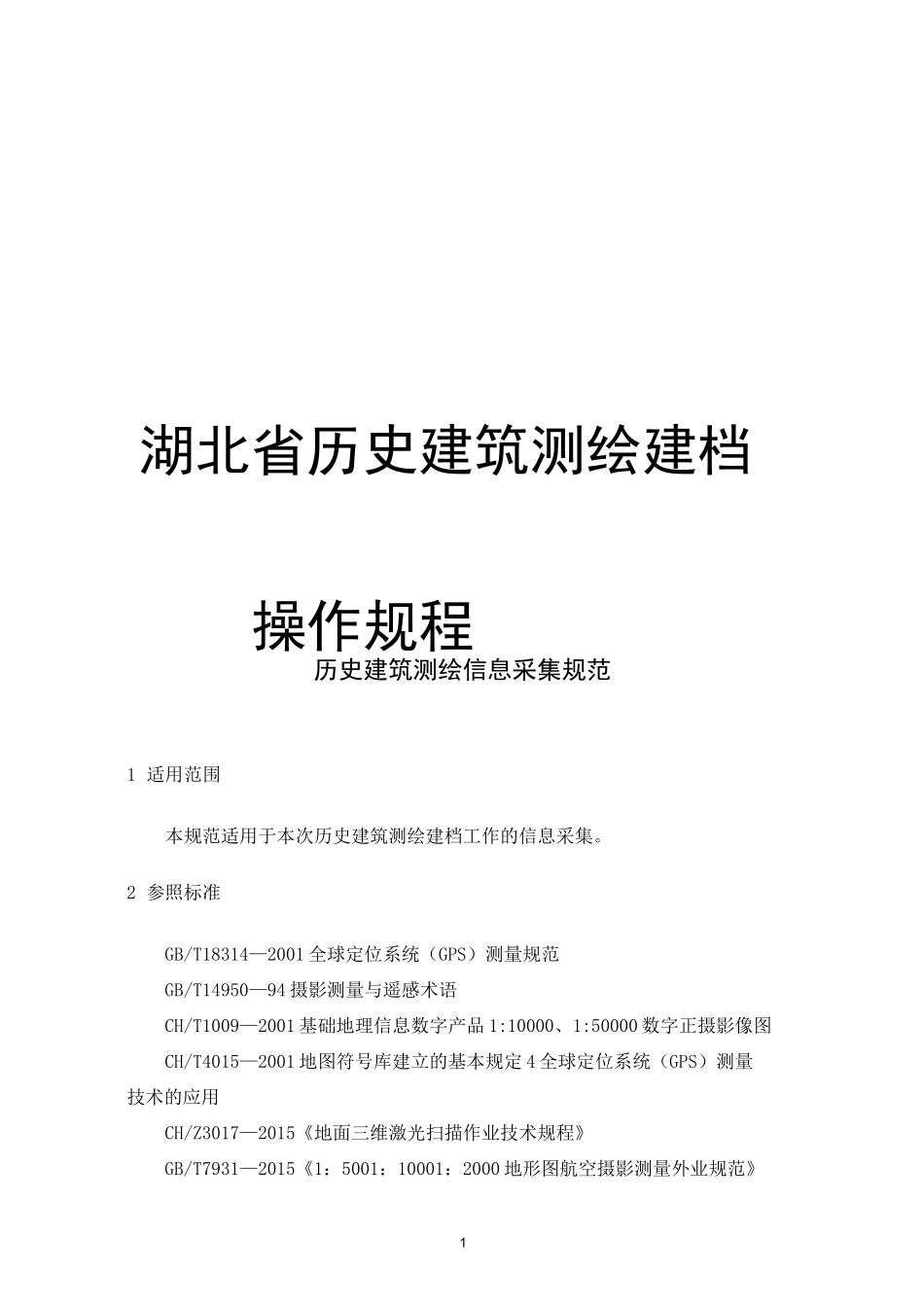

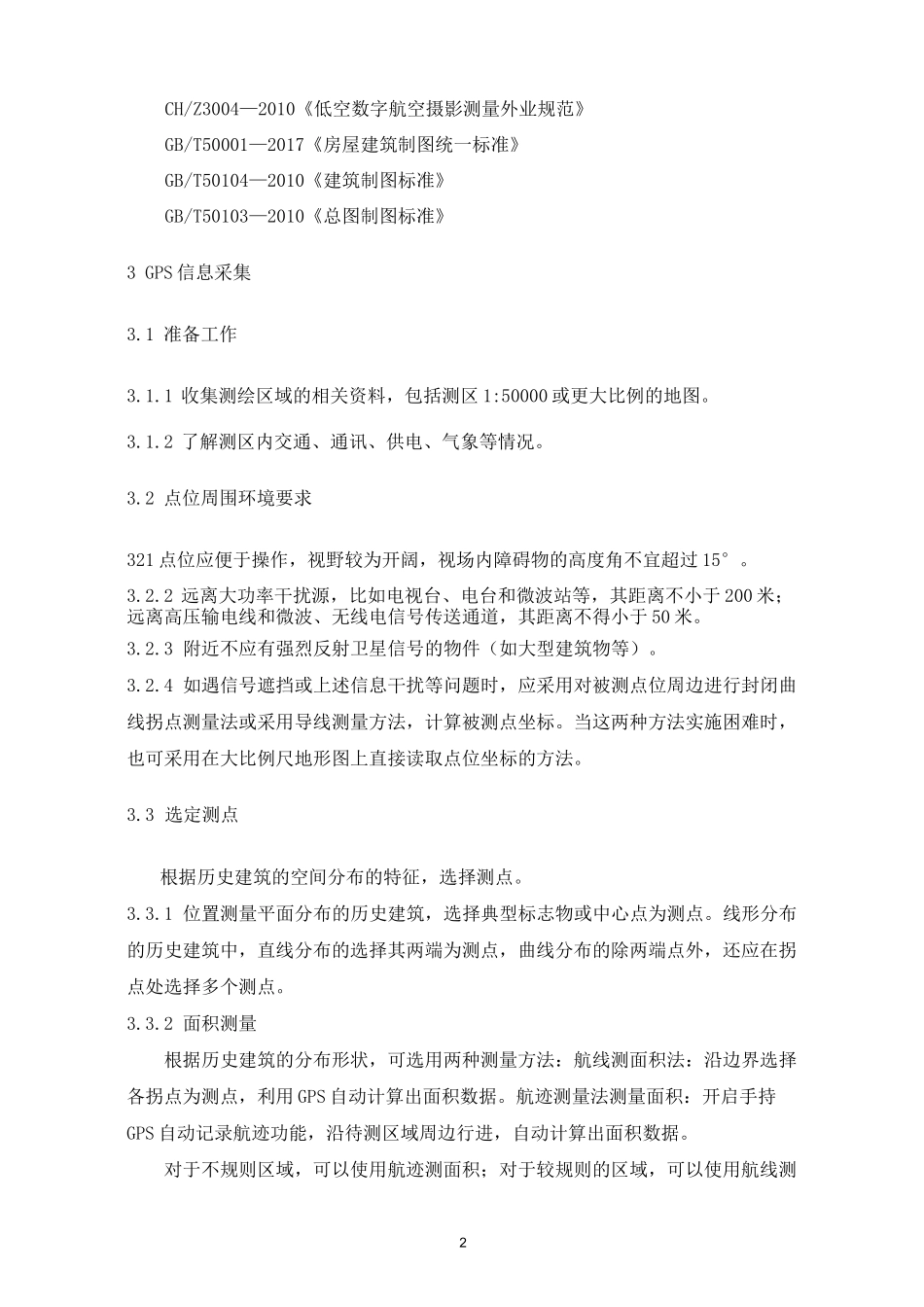

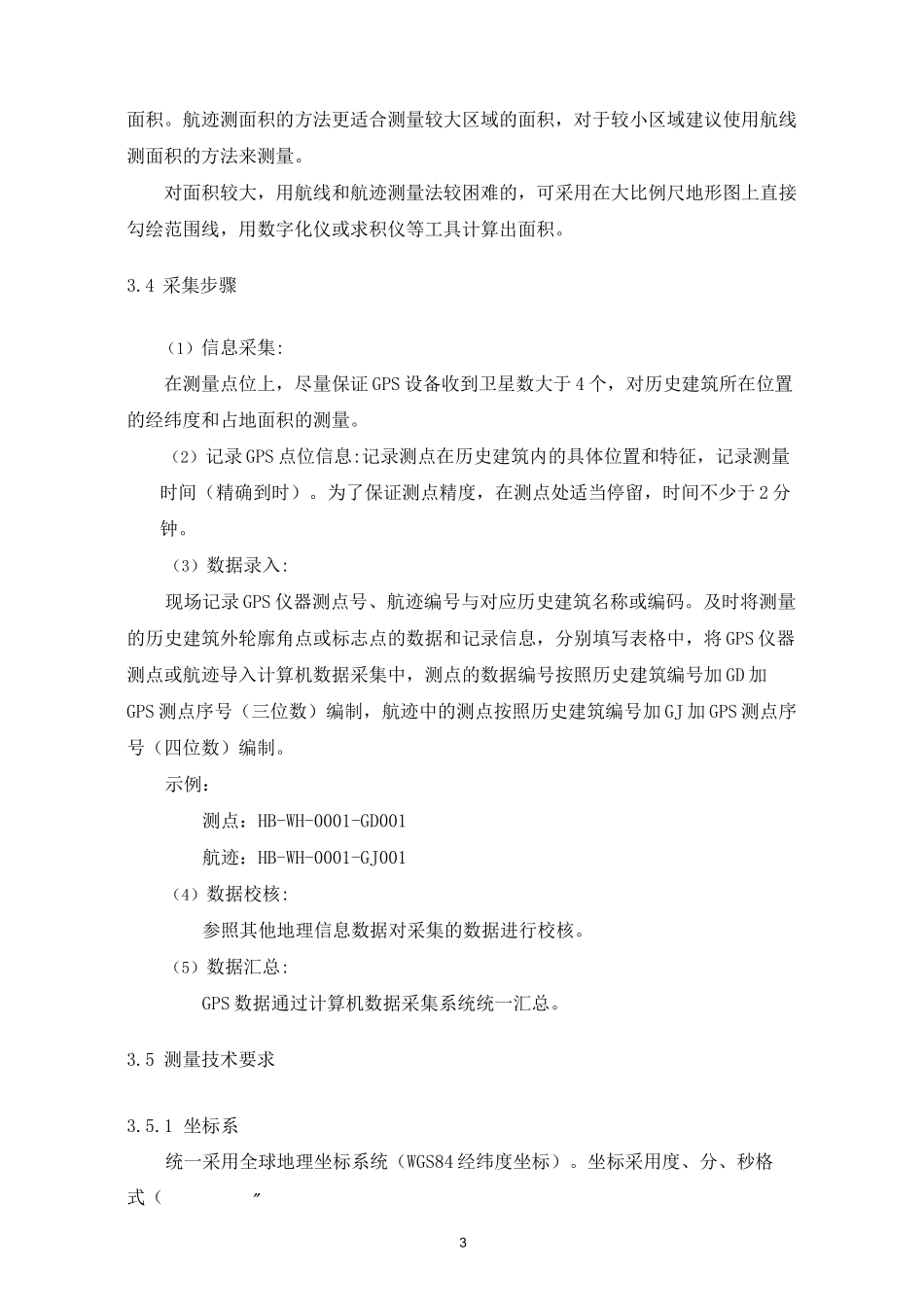

1湖北省历史建筑测绘建档操作规程历史建筑测绘信息采集规范1适用范围本规范适用于本次历史建筑测绘建档工作的信息采集。2参照标准GB/T18314—2001全球定位系统（GPS）测量规范GB/T14950—94摄影测量与遥感术语CH/T1009—2001基础地理信息数字产品1:10000、1:50000数字正摄影像图CH/T4015—2001地图符号库建立的基本规定4全球定位系统（GPS）测量技术的应用CH/Z3017—2015《地面三维激光扫描作业技术规程》GB/T7931—2015《1：5001：10001：2000地形图航空摄影测量外业规范》2CH/Z3004—2010《低空数字航空摄影测量外业规范》GB/T50001—2017《房屋建筑制图统一标准》GB/T50104—2010《建筑制图标准》GB/T50103—2010《总图制图标准》3GPS信息采集3.1准备工作3.1.1收集测绘区域的相关资料，包括测区1:50000或更大比例的地图。3.1.2了解测区内交通、通讯、供电、气象等情况。3.2点位周围环境要求321点位应便于操作，视野较为开阔，视场内障碍物的高度角不宜超过15°。3.2.2远离大功率干扰源，比如电视台、电台和微波站等，其距离不小于200米；远离高压输电线和微波、无线电信号传送通道，其距离不得小于50米。3.2.3附近不应有强烈反射卫星信号的物件（如大型建筑物等）。3.2.4如遇信号遮挡或上述信息干扰等问题时，应采用对被测点位周边进行封闭曲线拐点测量法或采用导线测量方法，计算被测点坐标。当这两种方法实施困难时，也可采用在大比例尺地形图上直接读取点位坐标的方法。3.3选定测点根据历史建筑的空间分布的特征，选择测点。3.3.1位置测量平面分布的历史建筑，选择典型标志物或中心点为测点。线形分布的历史建筑中，直线分布的选择其两端为测点，曲线分布的除两端点外，还应在拐点处选择多个测点。3.3.2面积测量根据历史建筑的分布形状，可选用两种测量方法：航线测面积法：沿边界选择各拐点为测点，利用GPS自动计算出面积数据。航迹测量法测量面积：开启手持GPS自动记录航迹功能，沿待测区域周边行进，自动计算出面积数据。对于不规则区域，可以使用航迹测面积；对于较规则的区域，可以使用航线测3"面积。航迹测面积的方法更适合测量较大区域的面积，对于较小区域建议使用航线测面积的方法来测量。对面积较大，用航线和航迹测量法较困难的，可采用在大比例尺地形图上直接勾绘范围线，用数字化仪或求积仪等工具计算出面积。3.4采集步骤（1）信息采集:在测量点位上，尽量保证GPS设备收到卫星数大于4个，对历史建筑所在位置的经纬度和占地面积的测量。（2）记录GPS点位信息:记录测点在历史建筑内的具体位置和特征，记录测量时间（精确到时）。为了保证测点精度，在测点处适当停留，时间不少于2分钟。（3）数据录入:现场记录GPS仪器测点号、航迹编号与对应历史建筑名称或编码。及时将测量的历史建筑外轮廓角点或标志点的数据和记录信息，分别填写表格中，将GPS仪器测点或航迹导入计算机数据采集中，测点的数据编号按照历史建筑编号加GD加GPS测点序号（三位数）编制，航迹中的测点按照历史建筑编号加GJ加GPS测点序号（四位数）编制。示例：测点：HB-WH-0001-GD001航迹：HB-WH-0001-GJ001（4）数据校核:参照其他地理信息数据对采集的数据进行校核。（5）数据汇总:GPS数据通过计算机数据采集系统统一汇总。3.5测量技术要求3.5.1坐标系统一采用全球地理坐标系统（WGS84经纬度坐标）。坐标采用度、分、秒格式（43.5.2时间系统GPS测量采用北京时间。3.5.3精度要求快速静态定位测量，测量的精度可以选择为D或E级。水平位置定位精度在2.93m－10.3m范围。并行12通道，可接收WAAS/EGNOS或其他差分信号。4测绘与图纸绘制要求4.1测绘基本要求4.1.1历史建筑测绘类型及应用范围历史建筑测绘包括全面测绘、典型测绘、简略测绘，对于重要历史建筑，应采用全面测绘。（1）全面测绘对历史建筑所有构件及其空间位置关系进行全面而详细的勘察和测量。测绘成果可应用于历史建筑数字档案建立和管理，历史建筑迁移与复建、核心价值要素复原修缮等工程。（2）典型测绘对最能反映历史建筑特定的形式、构造、工艺特征及风格的典型构件进行的测量。测绘成果应可用于历史建筑数字档案建立和管理，常规修缮维...
