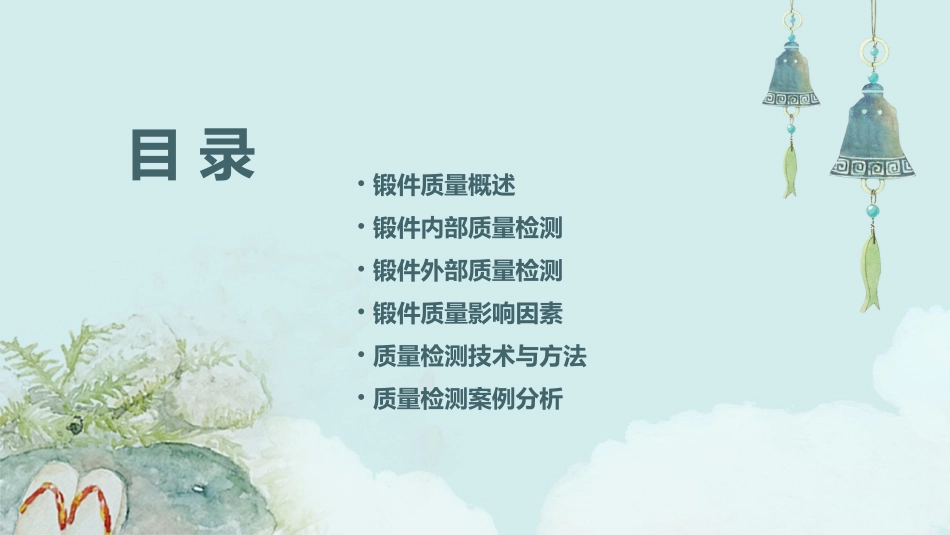

锻件内部质量及外部质量检验课件目录•锻件质量概述•锻件内部质量检测•锻件外部质量检测•锻件质量影响因素•质量检测技术与方法•质量检测案例分析01锻件质量概述质量标准符合国家及行业标准锻件的质量应符合国家及行业的相关标准，如材料成分、力学性能、尺寸精度等。客户要求根据客户的要求定制锻件的质量标准，确保满足客户的特定需求。合同约定在签订合同时，应明确约定锻件的质量标准，避免后期出现质量纠纷。通过质量检测，可以发现锻件在生产过程中存在的问题，并及时采取措施进行纠正，确保产品质量。保证产品质量提高生产效率维护企业声誉通过质量检测，可以减少不合格品的产生，避免重复加工和浪费，从而提高生产效率。高质量的锻件产品可以提升企业的声誉和信誉度，增强客户对企业的信任和忠诚度。030201质量检测的重要性抽样检验外观检查尺寸测量性能测试质量检测的流程01020304在生产过程中对锻件进行抽样检验，以评估整体产品质量。对锻件的外观进行目视检查，如表面粗糙度、裂纹、气孔等。使用测量工具对锻件的尺寸进行测量，确保符合图纸要求。对锻件进行力学性能测试，如拉伸、冲击、硬度等，以评估其机械性能。02锻件内部质量检测气泡是锻件内部的空气未完全排出而形成的缺陷，可通过无损检测技术如超声波检测进行识别。气泡夹杂物是由于原材料中混入其他物质而形成的，可通过金相显微镜或扫描电镜进行观察和检测。夹杂物内部缺陷检测通过化学分析方法测定锻件内部的化学成分，确保其符合标准要求。化学成分通过金相显微镜观察锻件内部的组织结构，评估其均匀性和致密性。组织结构材质均匀性检测晶体结构通过X射线衍射技术分析锻件内部的晶体结构，了解其力学性能和加工性能。相组成通过电子显微镜和能谱分析等方法，了解锻件内部的相组成和分布情况。内部结构分析03锻件外部质量检测表面粗糙度是锻件表面微观不平度的度量，它影响着锻件的外观和使用性能。表面粗糙度常用的表面粗糙度检测方法有比较法、触针法、光切法等。检测方法根据不同行业和标准，表面粗糙度的评定参数和标准值有所不同，常见的评定参数包括Rz、Ry、Rq等。检测标准表面粗糙度检测检测方法常用的尺寸精度检测方法有比较法、量块法、坐标测量法等。尺寸精度尺寸精度是锻件各部分尺寸的准确程度，它决定了锻件装配和使用性能。检测标准根据不同行业和标准，尺寸精度的评定参数和标准值有所不同，常见的评定参数包括基本尺寸、极限尺寸、公差等。尺寸精度检测检测方法常用的形状误差检测方法有直接量法、坐标测量法等。检测标准根据不同行业和标准，形状误差的评定参数和标准值有所不同，常见的评定参数包括圆度、平面度、圆柱度等。形状误差形状误差是锻件形状偏离理想形状的程度，它影响着锻件的装配和使用性能。形状误差检测04锻件质量影响因素原材料质量是影响锻件质量的重要因素，其化学成分、物理性能和冶金缺陷等都会对锻件的质量产生影响。总结词原材料的化学成分是决定锻件机械性能和加工性能的基础，如果原材料的化学成分不符合标准要求，会导致锻件机械性能下降，甚至出现脆性断裂等问题。原材料的物理性能如密度、导热性、塑性等也会影响锻件的成形和加工过程，进而影响锻件的质量。此外，原材料内部的冶金缺陷如裂纹、夹杂物等也会在锻造过程中扩展，导致锻件出现裂纹、折断等问题。详细描述原材料质量总结词锻造工艺参数是控制锻件质量和锻造过程的关键因素，包括加热温度、加热时间、变形程度、冷却速度等。详细描述加热温度和加热时间是影响锻件质量和锻造过程的重要因素，如果加热温度过高或加热时间过长，会导致金属的晶粒粗大，降低锻件的机械性能；如果加热温度过低或加热时间过短，则可能导致金属未完全软化，使锻造过程难以进行。变形程度是控制锻件成形和组织结构的关键参数，变形程度过大或过小都可能影响锻件的机械性能。此外，冷却速度也会影响锻件的内部组织和机械性能，需要合理控制。锻造工艺参数总结词锻造设备精度是保证锻件质量的必要条件，包括模具精度、锻造设备刚度和精度等。要点一要点二详细描述模具的精度直接影响到锻件的尺寸精度和表面质量，如果...
